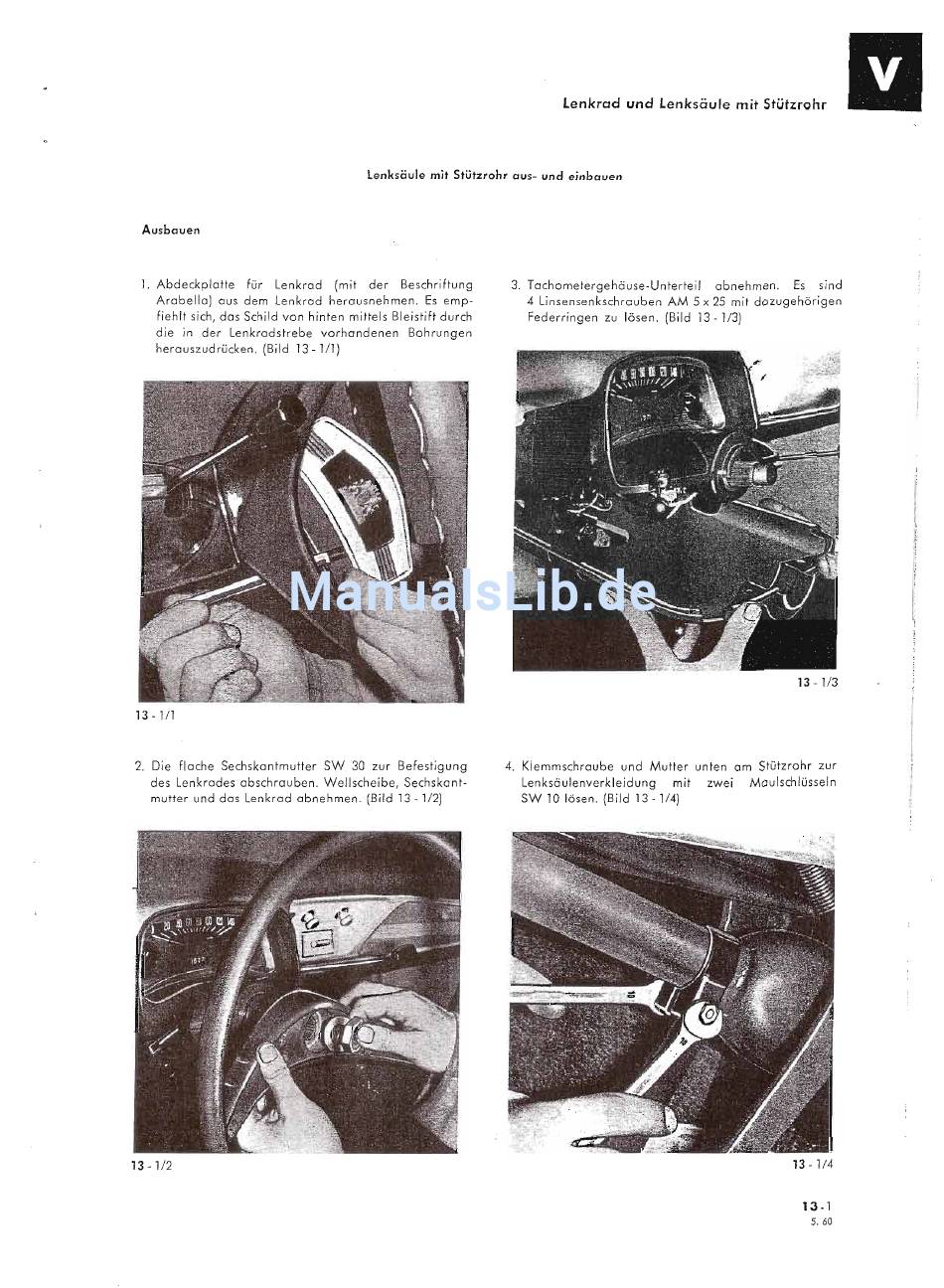

Lloyd ARABELLA Werkstatt-Handbuch Seite 150

Lenkrad und Lenksäule
mit Stützronr
Lenksäule mit Stützrohr aus- und einbauen
Ausbauen
1. Abdeckplatte für Lenkrad (mit der Beschriftung
Arabella) aus dem Lenkrad herausnehmen. Es emp-
fiehlt sich, das Schild von hinten mittels Bleistift durch
die in der Lenkradstrebe vorhandenen Bohrungen
herauszudrücken. (Bild 13 - 1/1)
13 -
1/1
2. Die flache Sechskantmutter SW 30 zur Befestigung
des Lenkrades abschrauben. Wellscheibe, Sechskant-
mutter und das Lenkrad abnehmen. (Bild 13
-112)
13 -
1/2
3. Tachometergehäuse-Unterteil abnehmen. Es sind
4 Linsensenkschrauben AM 5 x 25 mit dazugehörigen
Federringen zu lösen. (Bild 13 - 1/3)
13
-1/3
4. Klemmschraube und Mutter unten am Stützrohr zur
Lenksäulenverkleidung mit zwei Maulschlüsseln
SW 10 lösen. (Bild 13 - 1/4)
13 -
1/4
13-1
5.60
