Lloyd ARABELLA Werkstatt-Handbuch Seite 185

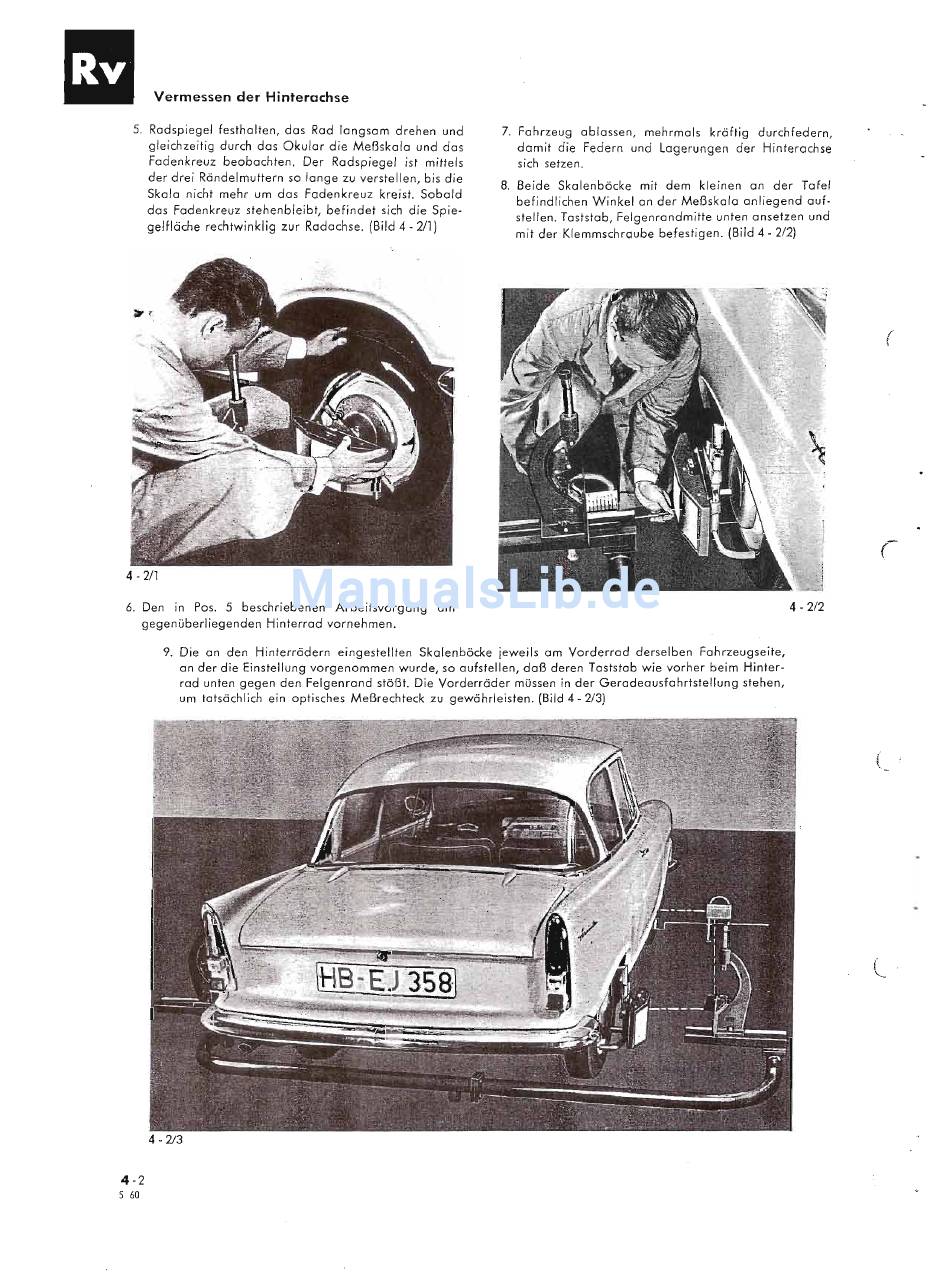

Vermessen der Hinterachse
5. Radspiegel festhalten, das Rad langsam drehen und
gleichzeitig durch das Okular die Meßskala und das
Fadenkreuz beobachten. Der Radspiegel ist mittels
der drei Rändelmuttern so lange zu verstellen, bis die
Skala nicht mehr um das Fadenkreuz kreist. Sobald
das Fadenkreuz stehenbleibt, befindet sich die Spie-
gelfläche rechtwinklig zur Radachse. (Bild 4 - 2/1)
4 - 2/1
6. Den in Pos. 5 beschriebenen Arbeitsvorgang am
gegenüberliegenden Hinterrad vornehmen.
7. Fahrzeug ablassen, mehrmals kräftig durchfedern,
damit die Federn und Lagerungen der Hinterachse
sich setzen.
8. Beide Skalenbäcke mit dem kleinen an der Tafel
befindlichen Winkel an der Meßskala anliegend auf-
stellen. Taststab, Felgenrandmitte unten ansetzen und
mit der Klemmschraube befestigen. (Bild 4 -
212)
(
4 - 2/2
9. Die an den Hinterrädern eingestellten Skalenbäcke jeweils am Vorderrad derselben Fahrzeugseite,
an der die Einstellung vorgenommen wurde, so aufstellen, daß deren Taststab wie vorher beim Hinter-
rad unten gegen den Felgenrand stößt. Die Vorderräder müssen in der GeradeausfahrtsteIlung stehen,
um tatsächlich ein optisches Meßrechteck zu gewährleisten. (Bild 4 - 2/3)
4 - 2/3
4-2
5.60
