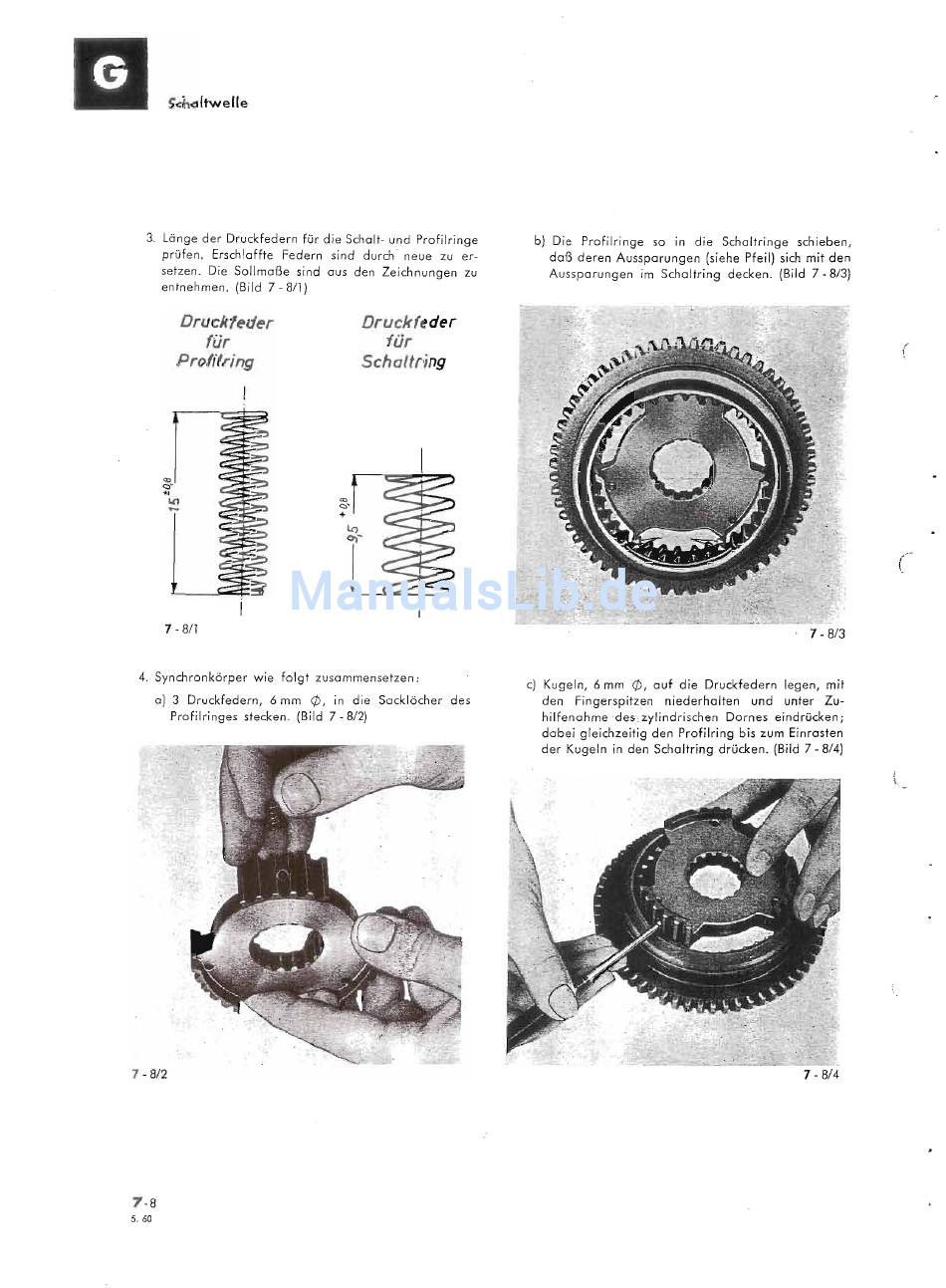

Schaltwelle
3.
Länge
der
Druckfedern
für die Schalt-
und
Profilringe
prüfen.
Erschlaffte
Federn
sind
durch'
neue
zu
er-
setzen.
Die Soll maße
sind
aus
den
Zeichnungen
zu
entnehmen.
(Bild 7 -
8/1)
Druckfeder
für
Profilring
Druckfeder
für
Schaltring
7 - 8/1
4.
Synchronkörper
wie folgt
zusammensetzen:
a) 3 Druckfedern,
6 mm
cf; ,
in die
Sacklöcher
des
Profilringes
stecken.
(Bild 7
-
8/2)
7
-
8/2
7-8
5.60
b) Die
Profilringe
so
in
die
Schaltringe
schieben,
daß
deren
Aussparungen
(siehe
Pfeil) sich mit den
Aussparungen
Im Schaltring
decken.
(Bild
7
- 8/3)
f
\
(
.
7 - 8/3
c)
Kugeln,
6 mm
cf;
,
auf
die
Druckfedern
legen,
mit
den
Fingerspitzen
niederhalten
und
unter
Zu-
hilfenohrnevdes
zylindrischen
Dornes
eindrücken;
dabei
gleichzeitig
den Profilring
bis zum
Einrasten
der
Kugeln
in den
Schaltring
drücken.
(Bild 7 - 8/4)
7
-
8/4
