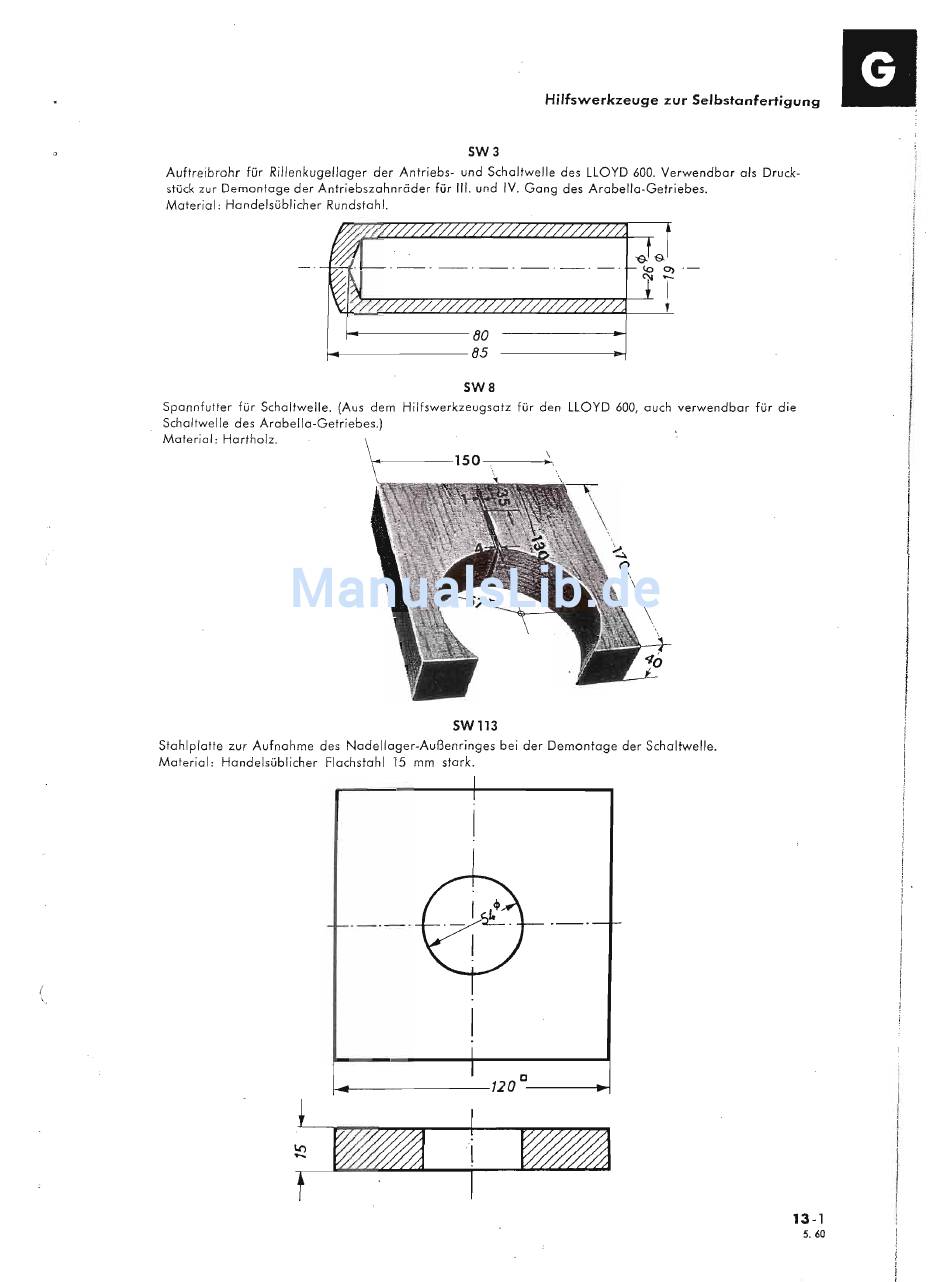

Hilfswerkzeuge zur Selbstanfertigung
SW3
Auftreibrohr für Rillenkugellager der Antriebs- und Schallwelle des LLOYD 600. Verwendbar als Druck-
stück zur Demontage der Antriebszahnröder für 111. u nd IV. Gang des Arabella-Gelriebes.
Material: Handelsüblicher Rundslahl.
t-------80
~------85
SW8
Spannfutter für Schaltwelle. (Aus dem Hilfswerkzeugsatz für den LLOYD 600, auch verwendbar für die
Schaltwelle des Arabella-Getriebes.)
Material: Hartholz.
\1-'.<-----150---_~,
\
\
SW1l3
Stahlplatte zur Aufnahme des Nadellager-Außenringes bei der Demontage der Schaltwelle.
Material: Handelsüblicher Flachstahl 15 mm stark.
~-------120
D
--t~
13
-1
