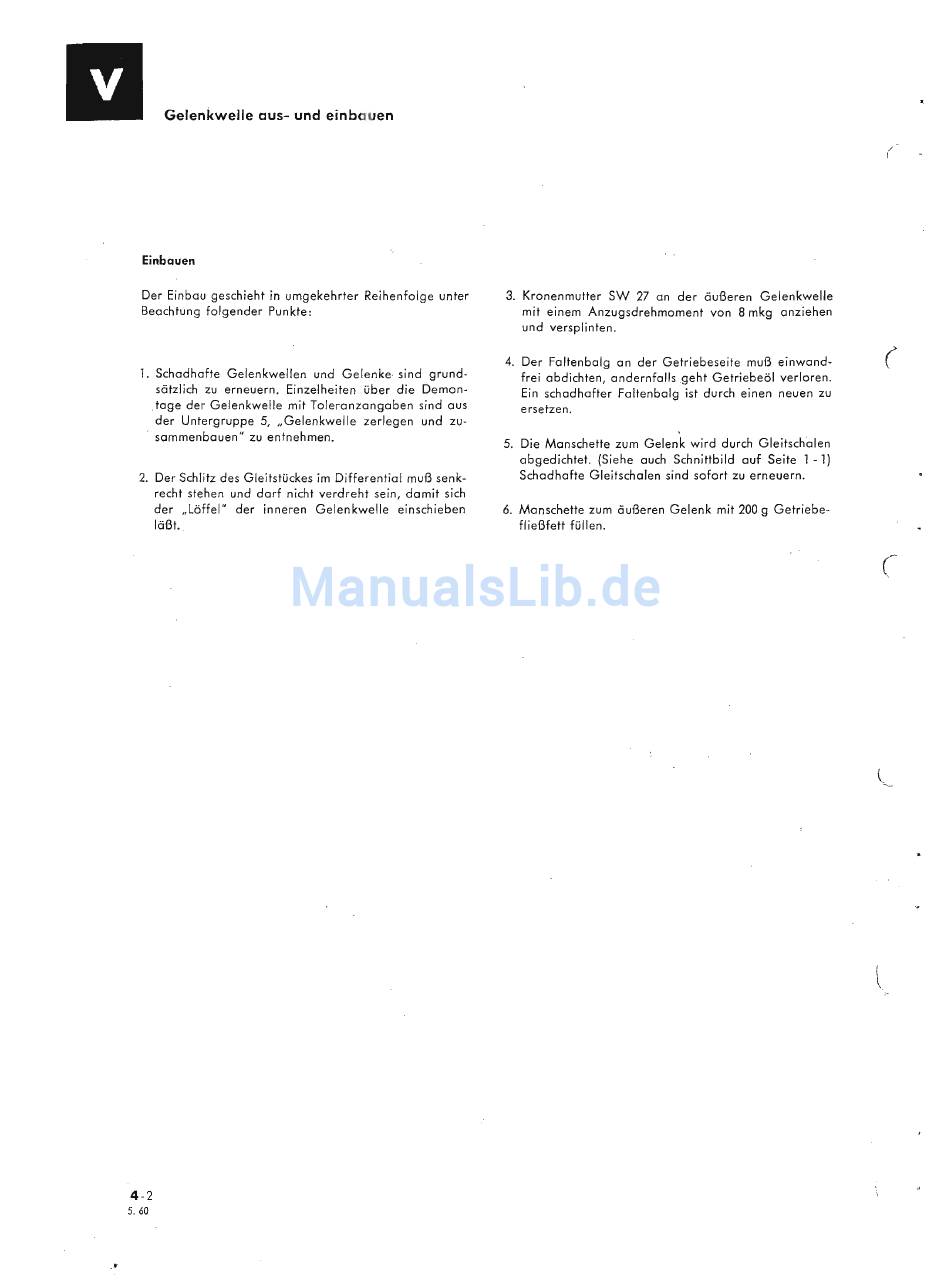

Gelenkwelle aus- und einbauen
Einbauen
Der Einbau geschieht in umgekehrter Reihenfolge unter
Beachtung folgender Punkte:
1. Schadhafte Gelenkwellen und Gelenke sind grund-
sätzlich zu erneuern. Einzelheiten über die Demon-
tage der Gelenkwelle mit Toleranzangaben sind aus
der Untergruppe 5, "Gelenkwelle zerlegen und zu-
. sammenbauen" zu entnehmen.
2. Der Schlitz des Gleitstückes im Differential muß senk-
recht stehen und dorf nicht verdreht sein, damit sich
der "Löffel" der inneren Gelenkwelle einschieben
läßt.
4-2
5.60
..
/
I
3. Kronenmutter SW 27 an der äußeren Gelenkwelle
mit einem Anzugsdrehmoment von 8 mkg anziehen
und versplinten.
4. Der Faltenbalg an der Getriebeseite muß einwand-
frei abdichten, andernfalls geht Getriebeöl verloren.
Ein schadhafter Faltenbalg ist durch einen neuen zu
ersetzen.
(
5. Die Manschette zum Gelenk wird durch Gleitschalen
abgedichtet. (Siehe auch Schnittbild auf Seite 1 - 1)
Schadhafte Gleitschalen sind sofort zu erneuern.
6. Manschette zum äußeren Gelenk mit 200 g Getriebe-
fließfett füllen.
(
\
\
