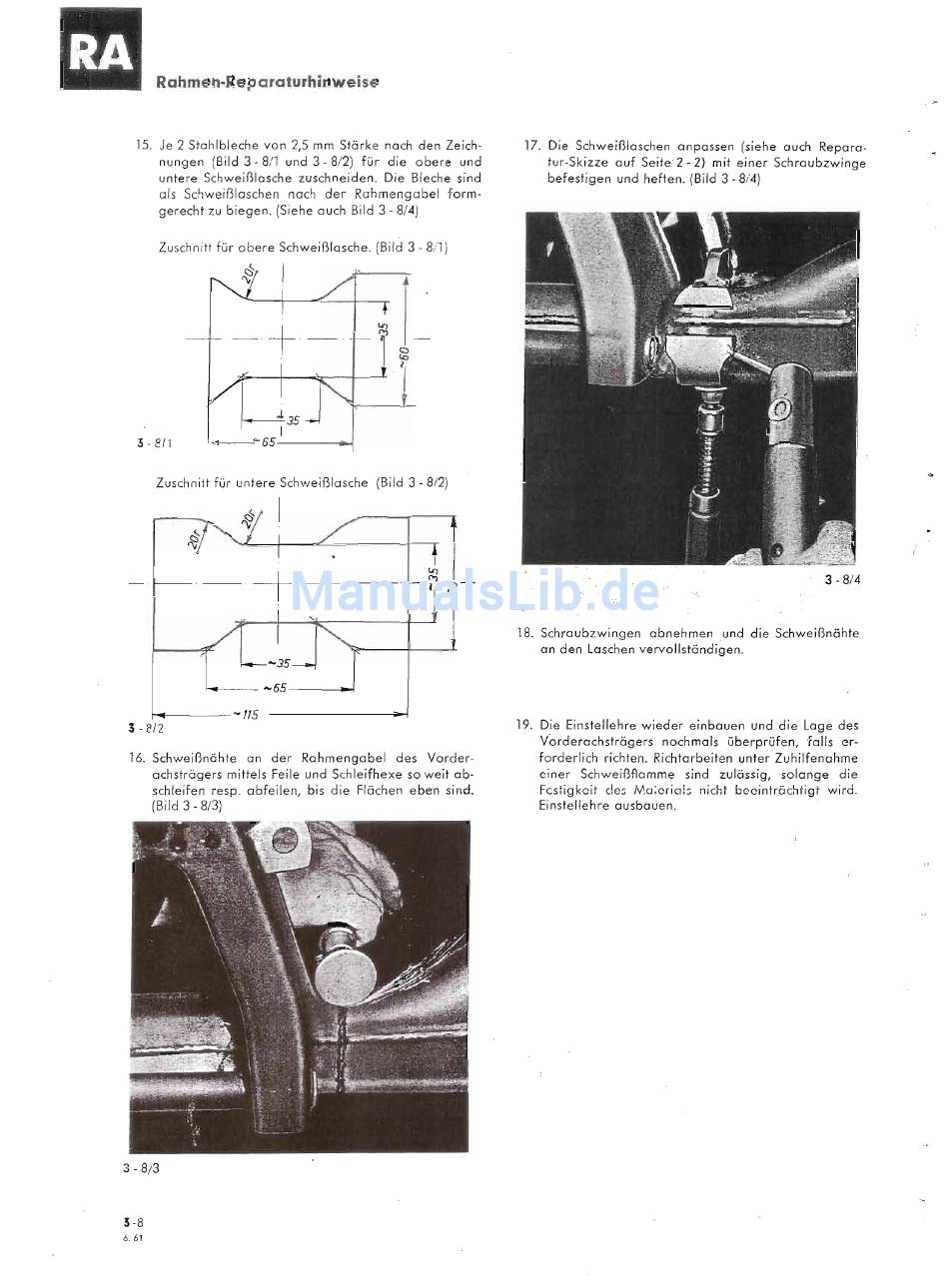

Rahmen-Reparaturhinweise
15. Je 2 Stahlbleche von 2,5 mm Stärke nach den Zeich-
nungen
(Bild 3 - 8/1 und 3
-
8/2)
für die obere und
untere Schweißlasche zuschneiden. Die Bleche sind
als Schweißlaschen nach der Rahmengabel form-
gerecht zu biegen. (Siehe auch Bild 3 - 8/4)
Zuschnitt für obere Schweißlasche. (Bild 3 - 8/1)
c$-
' "
3
-1311
Zuschnitt für untere Schweißlasche (Bild 3 -
8/2)
._-+_.
1-.------115
3
-812
16. Schweißnähte an der Rahmengabel des Vorder-
achsträgers mittels Feile und Schleifhexe so weit ab-
schleifen resp. abfeilen, bis die Flächen eben sind,
(Bild 3 - 8/3)
3 - 8/3
3-8
6.61
17. Die Schweißlaschen anpassen (siehe auch Repara-
tur-Skizze auf Seite 2 - 2) mit einer Schraubzwinge
befestigen und heften. (Bild 3 - 8/4)
3 - 8/4
18. Schraubzwingen abnehmen und die Schweißnähte
an den Laschen vervollständigen.
19. Die Einstellehre wieder einbauen und die Lage des
Vorderochsfröqers nochmals überprüfen, falls er-
forderlich richten. Richtarbeiten unter Zuhilfenahme
einer Schweißflamme sind zulässig, solange die
Festigkeit des l'vI.a;cria!~ nicht bccinträdüigt wird.
Einstellehre ausbauen.
