Aus- und Einbau der Hinterachse
Äußeren Silentbloc auswechseln

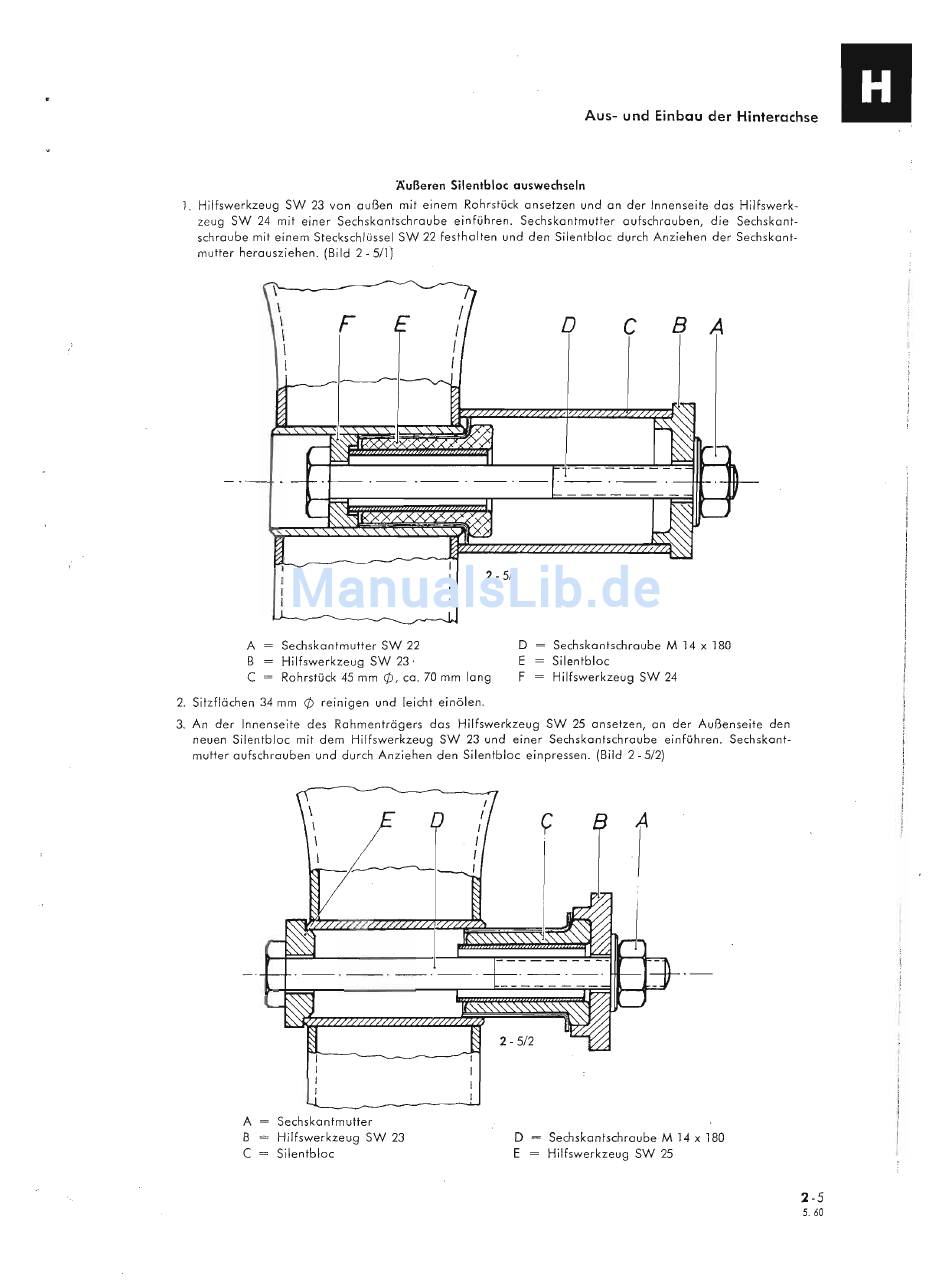

1. Hilfswerkzeug SW 23 von außen mit einem Rohrstück ansetzen und on der Innenseite dos Hilfswerk-
zeug SW 24 mit einer Sechskantschroube einführen. Sechskantmutter aufschrauben, die Sechskant-
schraube mit einem Steckschlüssel SW 22 festholten und den Silentbloc durch Anziehen der Sechskant-
mutter herausziehen. (Bild 2 - 5/1)
- -
~
\
\
/
\
F
E
D C
B A
\
I
i
\
I
I
I
---------
--v
x:
-
_._~
- ---'1--- ._-
I ~
I
I
I
1
A
B
C
I
I
I
I
~L
2 - 5/1
Sechskantmutter SW 22
Hilfswerkzeug SW 23·
Rohrstück 45 mm
Cb,
ca. 70 mm lang
o
E
F
Sechskantschraube M 14 x 180
Silentbloc
Hilfswerkzeug SW 24
2. Sitzflächen 34 mm
Cb
reinigen und leicht einölen.
3. An der Innenseite des Rahmenträgers das Hilfswerkzeug SW 25 ansetzen, an der Außenseite den
neuen Silentbloc mit dem Hilfswerkzeug SW 23 und einer Sechskantschraube einführen. Sechskant-
mutter aufschrauben und durch Anziehen den Silentbloc einpressen. (Bild 2 - 5/2)
f
I
I
2 - 5/2
A
B
C
Sechskantmutter
Hilfswerkzeug SW 23
Silentbloc
D = Sechskantschraube M 14 x 180
E
=
Hilfswerkzeug SW 25
m
2-5
5.60
