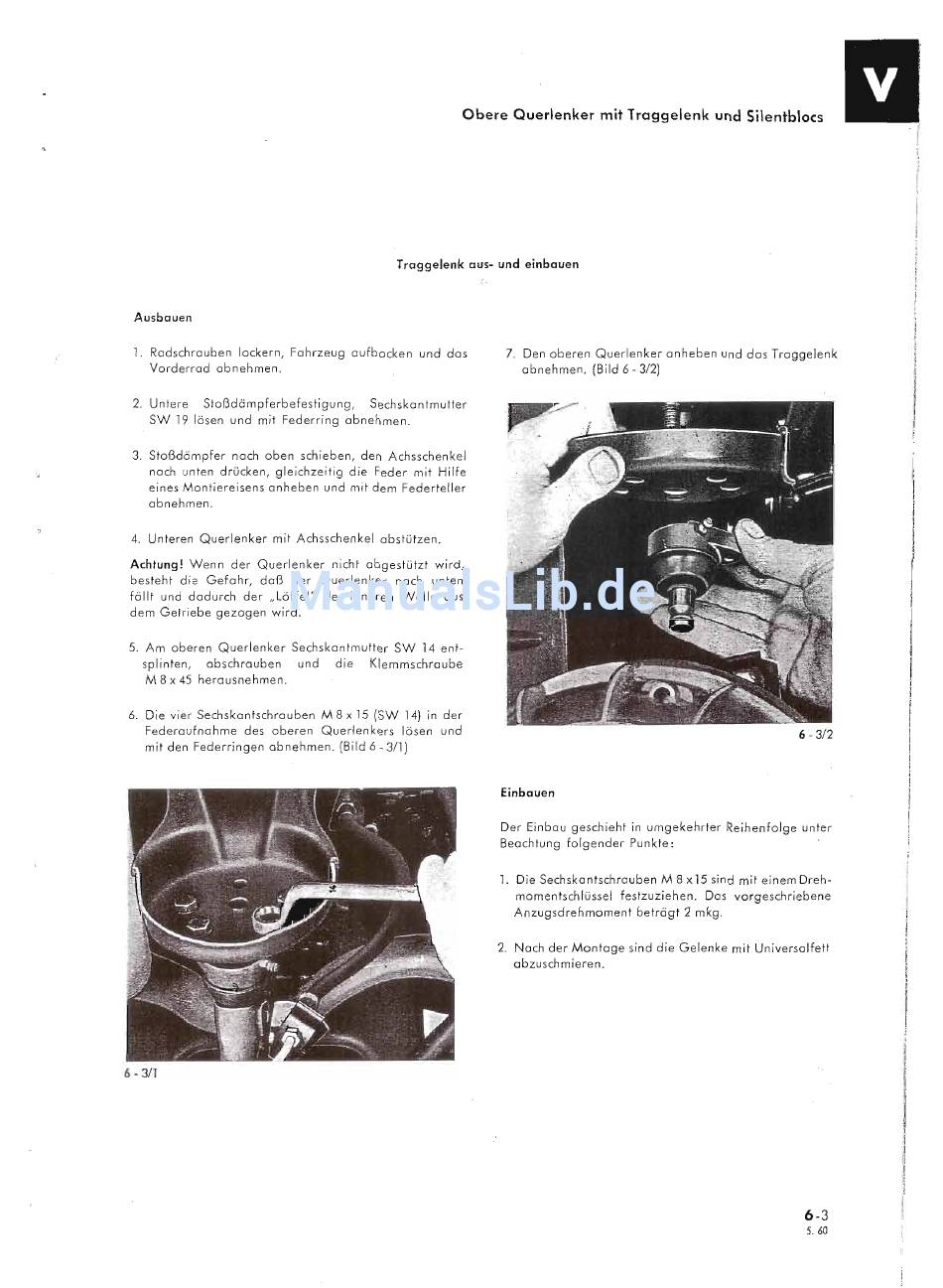

Obere Querlenker mit Traggelenk und Silentblocs
Traggelenk aus- und einbauen
Ausbauen
1. Radschrauben lockern, Fahrzeug aufbocken und das
Vorderrad obnehmen.
2. Untere Stoßdämpferbefestigung, Sechskantmutter
SW 19 lösen und mit Federring abnehmen.
3. Stoßdämpfer nach oben schieben, den Achsschenkel
nach unten drücken, gleichzeitig die Feder mit Hilfe
eines Montiereisens anheben und mit dem Federteller
abnehmen.
4. Unteren Querlenker mit Achsschenkel abstützen.
Achtung!
Wenn der Querlenker nicht abgestützt wird,
besteht die Gefahr, daß der Querlenker nach unten
fällt und dadurch der "Löffel" der inneren Welle aus
dem Getriebe gezogen wird.
5. Am oberen Querlenker Sechskantmutter SW 14 ent-
splinten, abschrauben und die Klemmschraube
M 8 x 45 herausnehmen.
6. Die vier Sechskantschrauben M 8 x 15 (SW 14) in der
Federaufnahme des oberen Querlenkers lösen und
mit den Federringen abnehmen. (Bild 6 - 3/1)
6 - 3/1
7. Den oberen Querlenker anheben und das Traggelenk
abnehmen. (Bild 6 - 3/2)
6 - 3/2
Einbauen
Der Einbau geschieht in umgekehrter Reihenfolge unter
Beachtung folgender Punkte:
1. Die Sechskantschrauben M 8 x 15 sind mit einem Dreh-
momentschlüssel festzuziehen. Das vorgeschriebene
Anzugsdrehmoment beträgt 2 mkg.
2. Nach der Montage sind die Gelenke mit Universalfett
abzuschmieren.
I
I
I
I
I
I
I
!
I
6-3
5.60
