Lloyd ARABELLA Werkstatt-Handbuch Seite 31

Zylinderkopf und Ventile
Ventile einschleifen
In den meisten Fällen genügt es, die Ventilsitzringe nachzufräsen, um einen gasdichten Sitz des Ventiles
zu erhalten. Ein Nachschleifen ist erst dann vorzunehmen, wenn das Tragbild nach den Fräsarbeiten
nicht ausreichend ist.
Folgendes Spezialwerkzeug wird gebraucht:
WO 41 Ventilklemmer.
Arbeitsvorgang:
1. Ventilschaft und Führungsbuchse reinigen, am Ventilkegel Schleifpaste auftragen.
2. Zur Erleichterung des Abhebens während der Schleifarbeiten eine passende Druckfeder auf den
Ventilschaft stecken.
3. Ventil durch die Führungsbuchse stecken, Ventilklemmer (SW 41) am Ventilschaft befestigen.

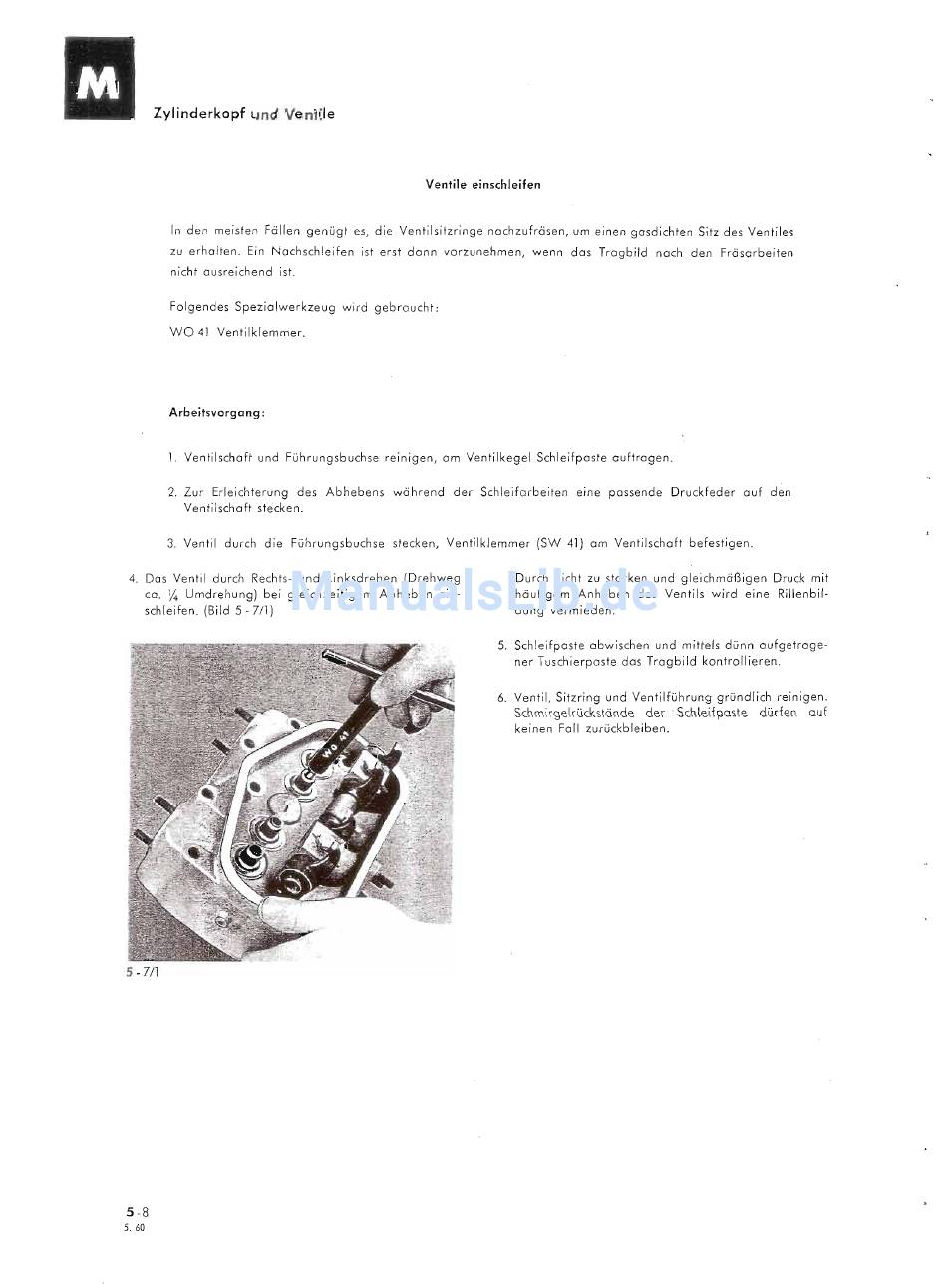

4. Das Ventil durch Rechts- und Linksdrehen (Drehweg
ca.
14
Umdrehung) bei gleichzeitigem Abheben ein-
schleifen. (Bild 5 -7/1)
5 -7/1
5-8
5. 60
Durch nicht zu starken und gleichmäßigen Druck mit
häufigem Anheben des Ventils wird eine Rillenbi!-
dung vermieden.
5. Schleifpaste abwischen und mitiels dünn aufgetrage-
ner Tuschierpaste das Tragbild kontrollieren.
6. Ventil, Sitzring und Ventilführung gründlich reinigen.
Schmirgelrückstände der Schleifpaste dürfen auf
keinen Fall zurückbleiben.
