Zylinder und Kolben

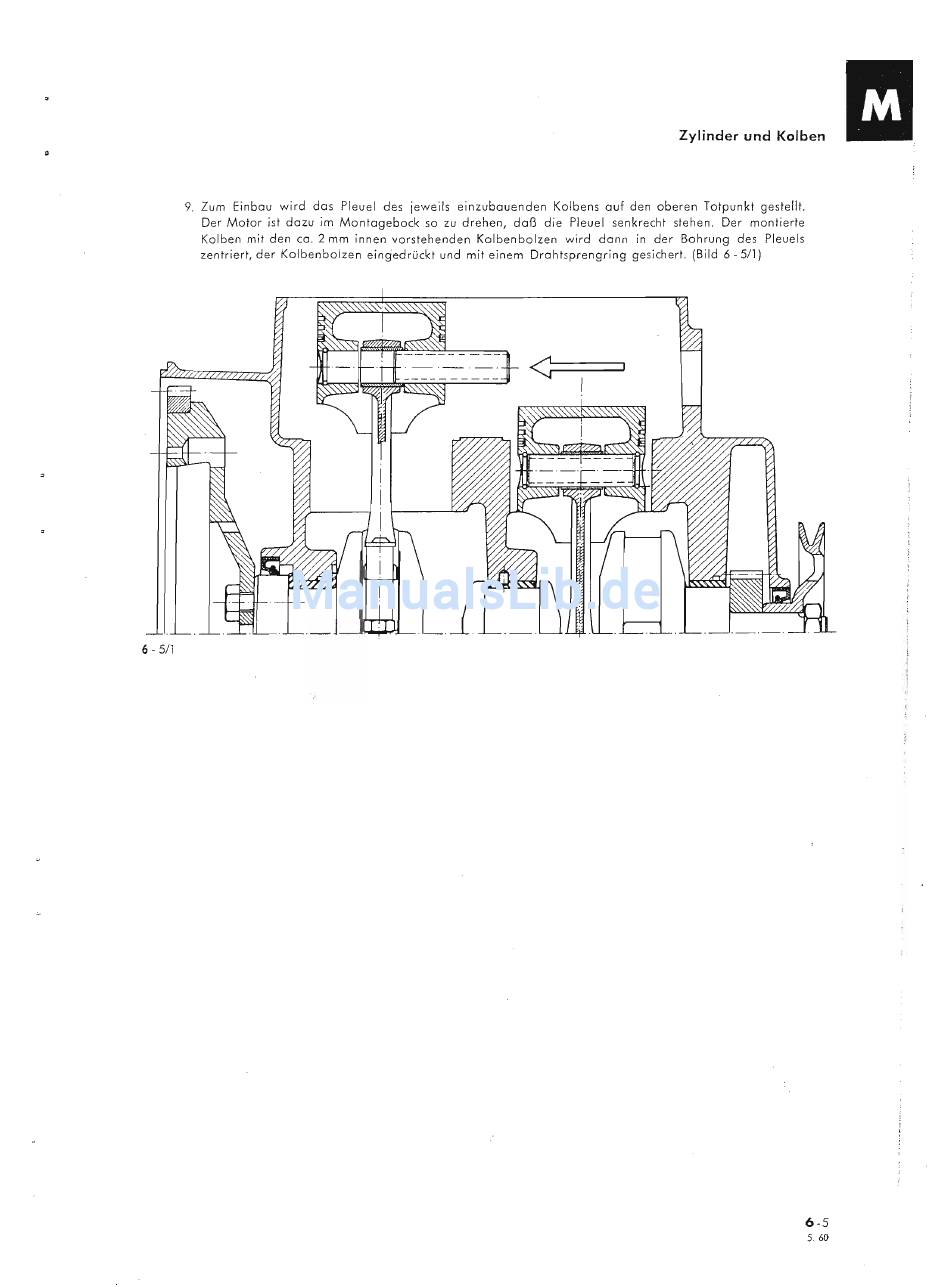

9. Zum Einbau wird das Pleuel des [ewe ils einzubauenden Kolbens auf den oberen Totpunkt gestellt.
Der Motor ist dazu im Montagebock so zu drehen, daß die Pleuel senkrecht stehen. Der montierte
Kolben mit den ca. 2 mm innen vorstehenden Kolbenbolzen wird dann in der Bohrung des Pleuels
zentriert, der Kolbenbolzen eingedrückt und mit einem Drahtsprengring gesichert. (Bild 6 - 5/1)
6 - 5/1
