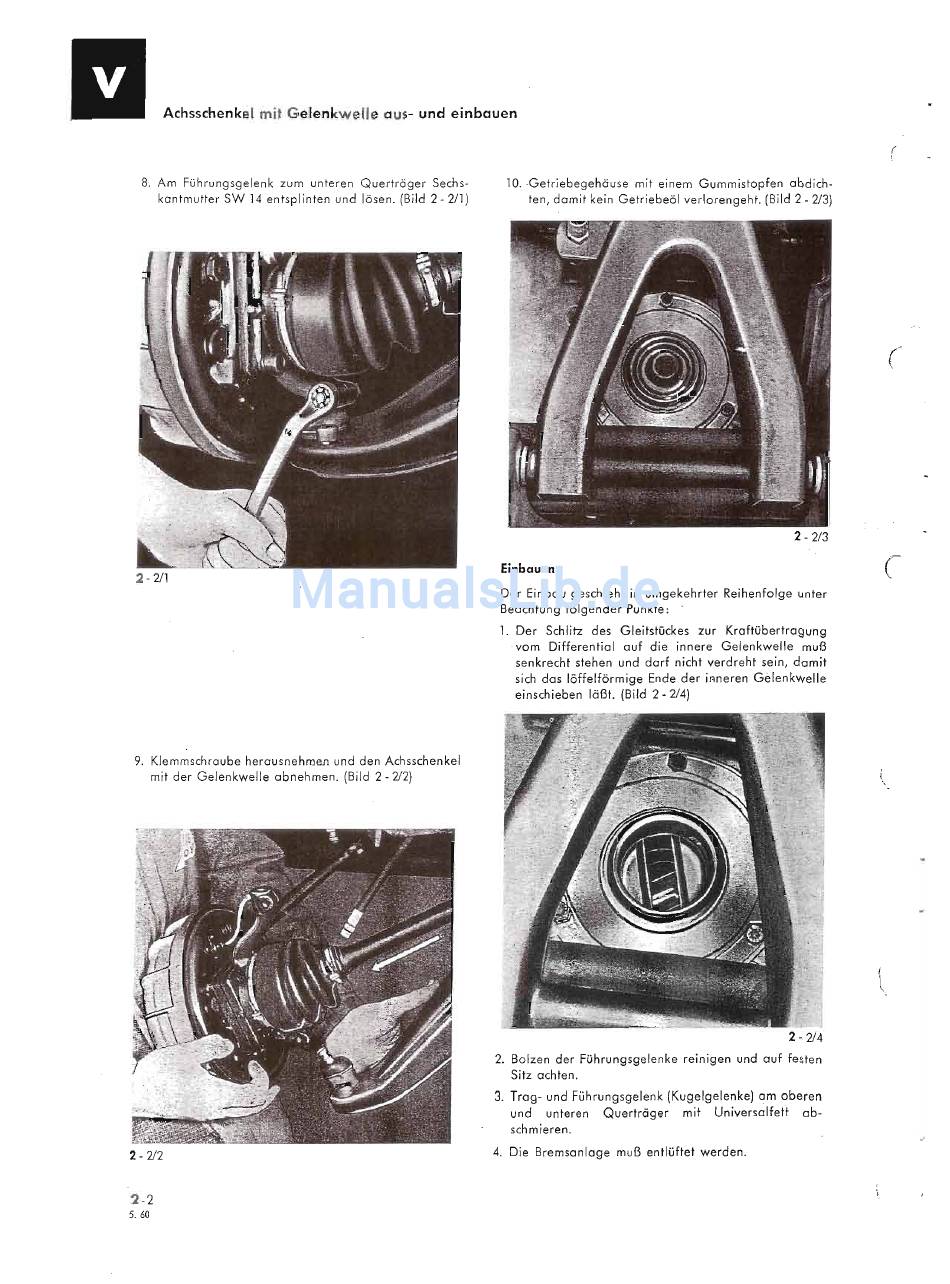

Achsschenkel mit Gelenkwelle aus- und einbauen
8. Am Führungsgelenk zum unteren Querträger Sechs-
kantmutter SW 14 entsplinten und lösen. (Bild 2 - 2/1)
2 - 2/1
9. Klemmschraube herausnehmen und den Achsschenkel
mit der Gelenkwelle abnehmen. (Bild 2 -
212)
2 - 212
2-2
5.60
(
1O.Getriebegehäuse mit einem Gummistopfen abdich-
ten, damit kein Getriebeöl verloren geht. (Bild 2 - 2/3)
(
2 - 2/3
Einbauen
Der Einbau geschieht in umgekehrter Reihenfolge unter
Beachtung folgender Punkte:
1. Der Schlitz des Gleitstückes zur Kraftübertragung
. vom Differential auf die innere Gelenkwelle muß
senkrecht stehen und darf nicht verdreht sein, damit
sich das löffelförmige Ende der inneren Gelenkwelle
einschieben läßt. (Bild 2 -
214)
2 - 2/4
2. Bolzen der Führungsgelenke reinigen und auf festen
Sitz achten.
3. Trag- und Führungsgelenk (Kugelgelenke) am oberen
und unteren Querträger mit Universalfelt ab-
schmieren.
4. Die Bremsanlage muß entlüftet werden.
