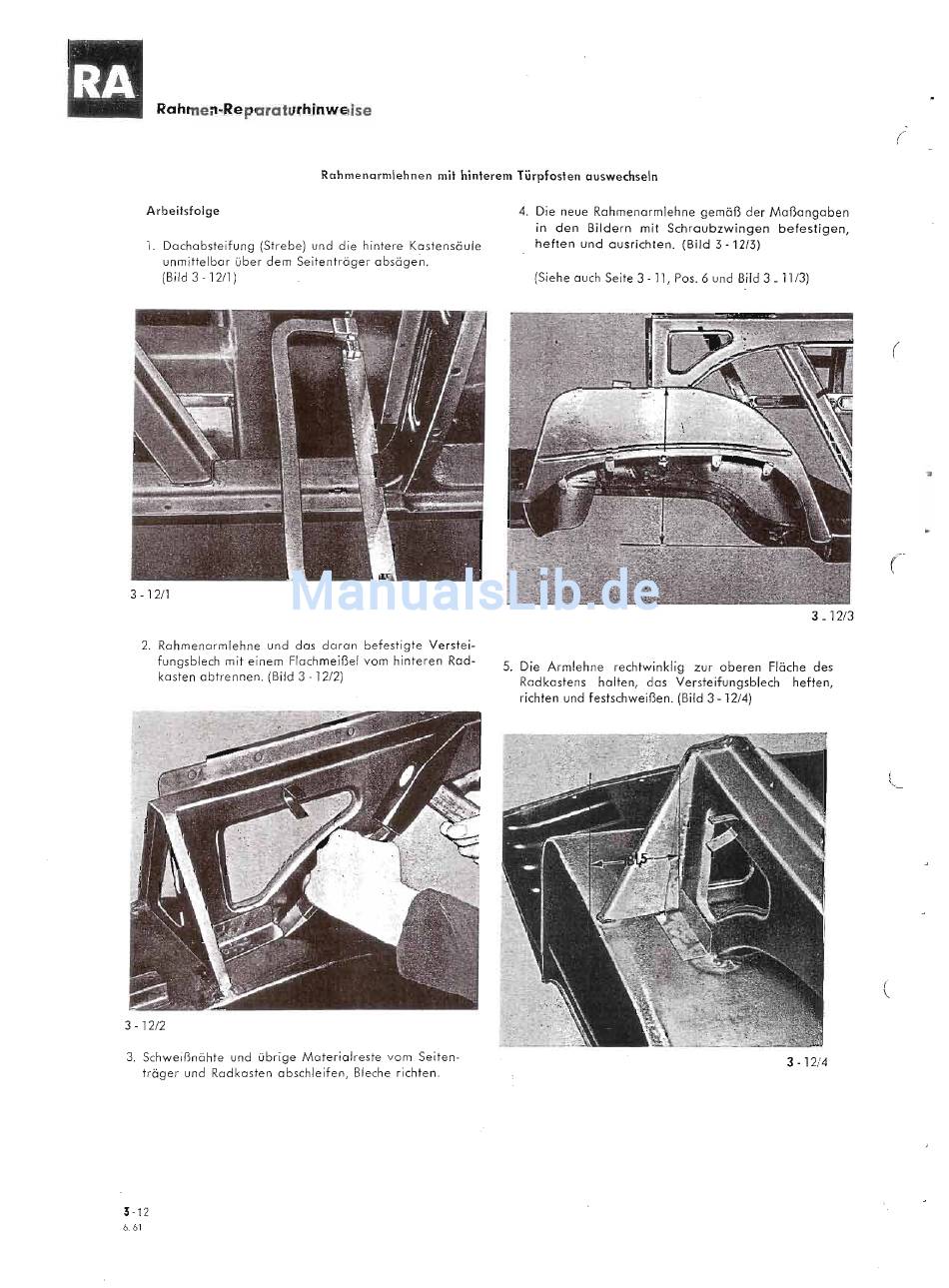

Rahmen-Reparaturhinweise
(
Arbeitsfolge
Rahmenarmlehnen mit hinterem Türpfosten auswechseln
1. Dachabsteifung (Strebe) und die hintere Kastensäule
unmittelbar über dem Seitenträger absägen.
(Bild 3 -1211)
3 -
12/1
2. Rahmenarmlehne und das daran befestigte Verstei-
fungsblech mit einem Flachmeißel vom hinteren Rad-
kasten abtrennen. (Bild 3 - 12/2)
3 - 12/2
3. Schweißnähte und übrige Materialreste vom Seiten-
träger und Radkasten abschleifen, Bleche richten.
3-12
6.61
4. Die neue Rahmenarmlehne gemäß der Maßangaben
in den Bildern mit Schraubzwingen befestigen,
heften und ausrichten. (Bild 3 - 12/3)
(Siehe auch Seite 3 - 11, Pos. 6 und Bild 3 _ 11/3)
(
3.
12/3
5. Die Armlehne rechtwinklig zur oberen Fläche des
Radkastens halten, das Versteifungsblech heften,
richten und festschweißen. (Bild 3 - 12/4)
3 -12/4
