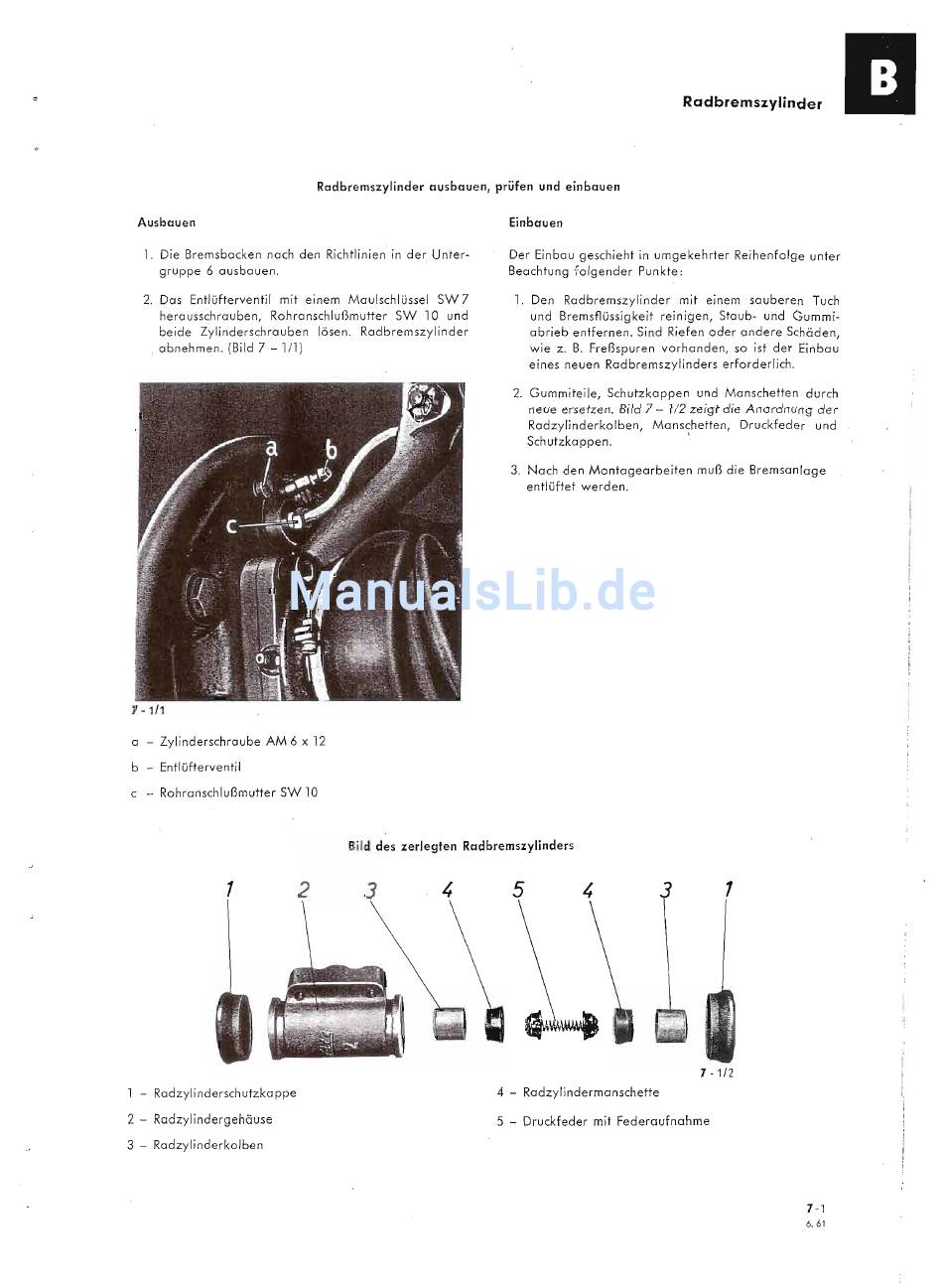

Lloyd ARABELLA Werkstatt-Handbuch Seite 199

Radbremszylinder
Ausbauen
Radbremszylinder ausbauen, prüfen und einbauen
Einbauen
1. Die Bremsbacken nach den Richtlinien in der Unter-
gruppe 6 ausbauen.
2. Das Entlüfterventil mit einem Maulschlüssel SW 7
herausschrauben, Rohranschlußmutter SW 10 und
beide Zylinderschrauben lösen. Radbremszylinder
abnehmen. (Bild 7 - 1/1)
7 - 1/1
a - Zylinderschraube AM 6 x 12
b Entlüfterventil
c - Rohranschlußmutter SW 10
Der Einbau geschieht in umgekehrter Reihenfolge unter
Beachtung folgender Punkte:
1. Den Radbremszylinder mit einem sauberen Tuch
und Bremsflüssigkeit reinigen, Staub- und Gummi-
abrieb entfernen. Sind Riefen oder andere Schäden,
wie z. B. Freßspuren vorhanden, so ist der Einbau
eines neuen Radbremszylinders erforderlich.
2. Gummiteile, Schutzkappen und Manschetten durch
neue ersetzen. Bild 7 - 1/2 zeigt die Anordnung der
Radzylinderkolben, Manschetten, Druckfeder und
Schutzkappen. '
3. Nach den Montagearbeiten muß die Bremsanlage
entlüftet werden.
Bild des zerlegten Radbremszylinders
1
1 - Radzylinderschutzkappe
2 - Radzylindergehäuse
3 - Radzylinderkolben
1
7 - 1/2
4 - Radzylindermanschette
5 - Druckfeder mit Federaufnahme
7 -1
6.61
