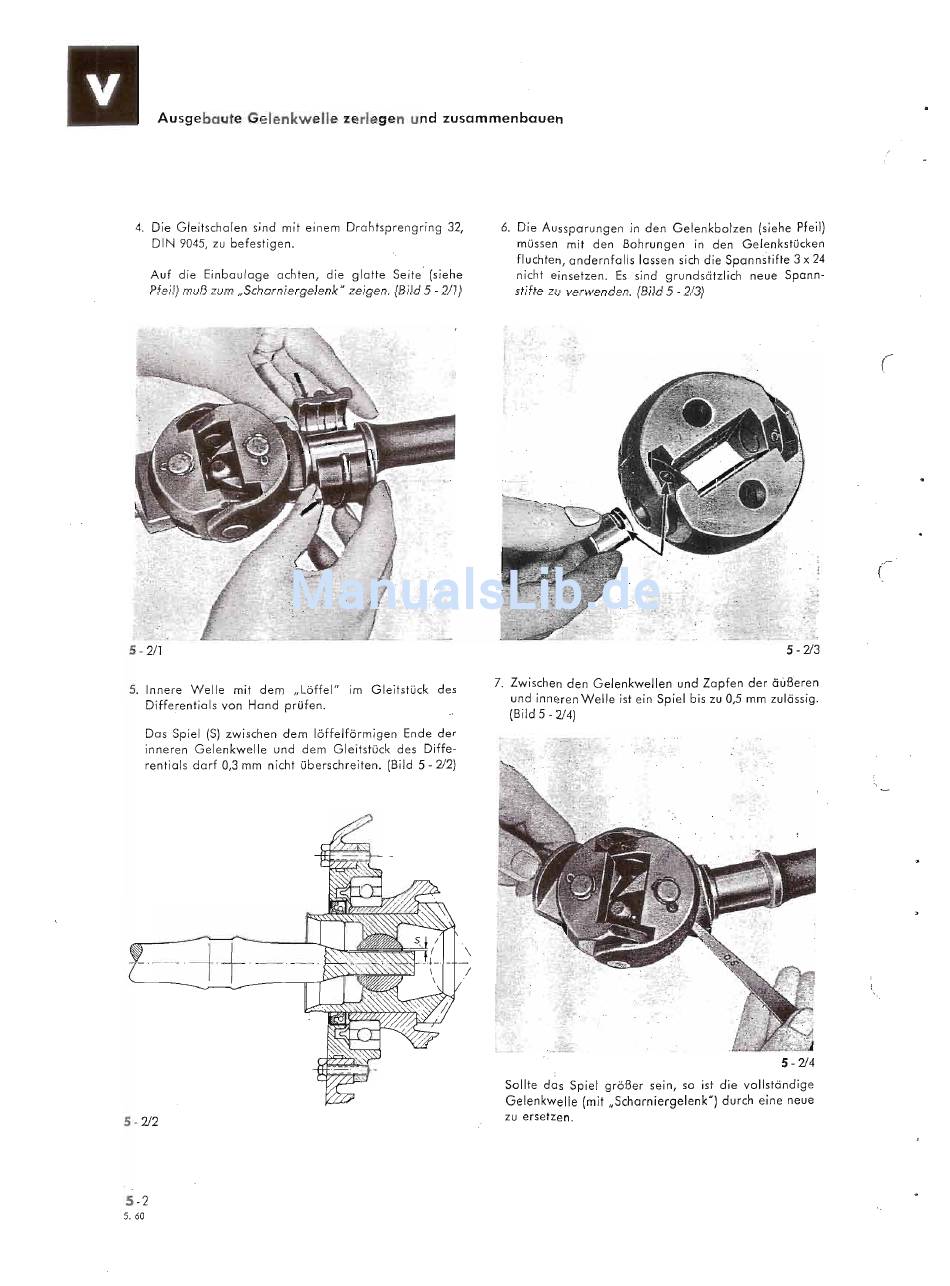

Ausgebaute Gelenkwelle zerlegen und zusammenbauen
4. Die Gleitschalen
sind
mit einem Drahtsprengring 32,
DIN 9045, zu befestigen.
Auf die Einbaulage achten, die glatte Seite (siehe
Pfeil) muß zum "Scharniergelenk" zeigen. (Bild 5 - 2/1)
5 -
2/1
5. Innere Welle mit dem "Löffel" Im Gleitstück des
Differentials von Hand prüfen.
Das Spiel (5) zwischen dem löffelförmigen Ende der
inneren Gelenkwelle und dem Gleitstück des Diffe-
rentials darf 0,3 mm nicht überschreiten. (Bild 5 - 2/2)
------- - +
+----
5 -
2/2
5-2
5.60
6. Die Aussparungen in den Gelenkbolzen (siehe Pfeil)
müssen mit den Bohrungen in den Gelenkstücken
fluchten, andernfalls lassen sich die Spannstifte 3 x 24
nicht einsetzen. Es sind grundsätzlich neue Spann-
stifte zu verwenden. (Bild 5 - 2/3)
(
(
5 -
2/3
7. Zwischen den Gelenkwellen und Zapfen der äüßeren
und inneren Welle ist ein Spiel bis zu 0,5 mm zuldssiq.
(Bild 5 - 2/4)
5 -
2/4
Sollte das Spiel größer sein, so ist die vollständige
Gelenkwelle (mit "Scharniergelenk") durch eine neue
zu ersetzen.
