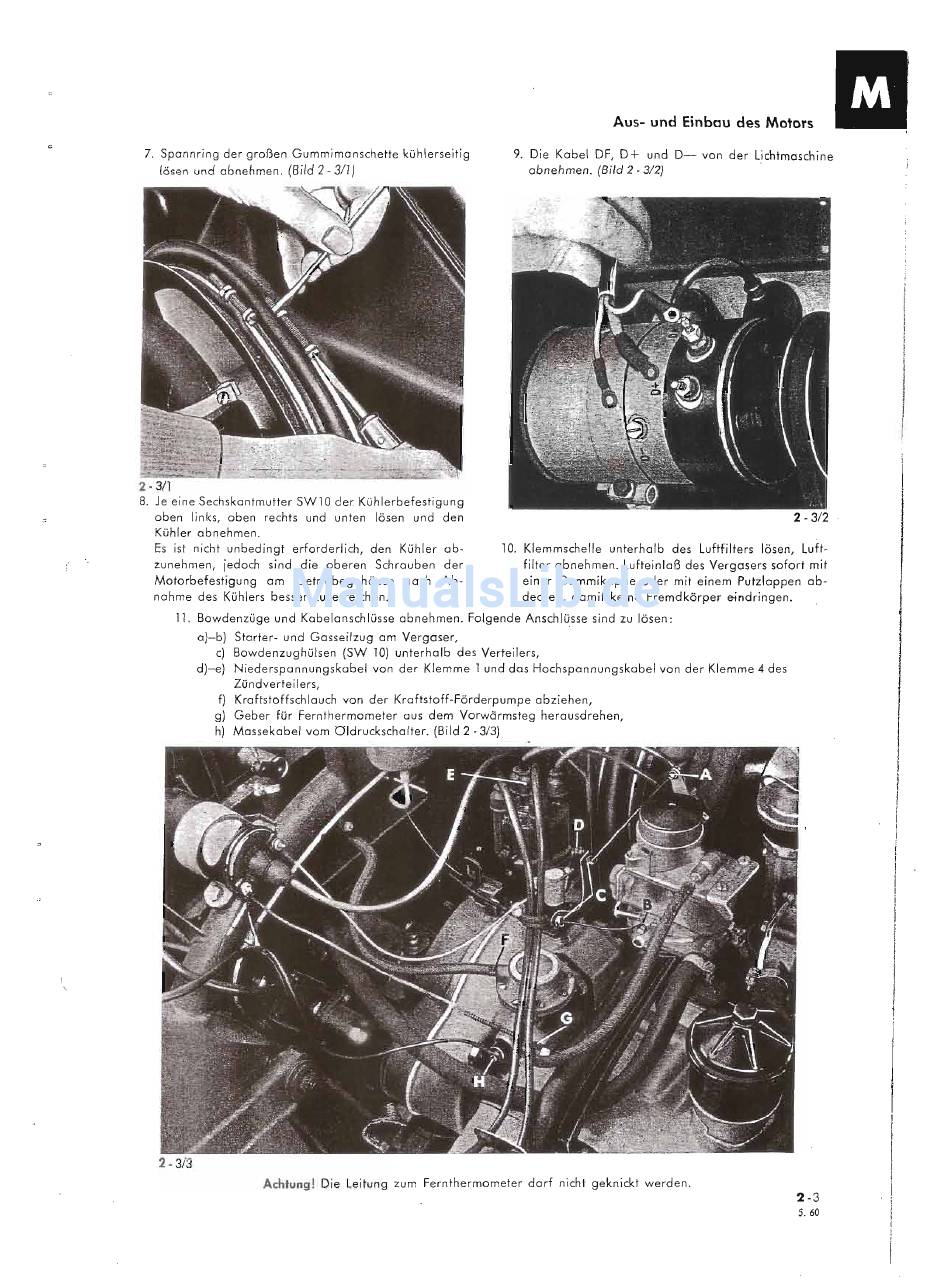

Lloyd ARABELLA Werkstatt-Handbuch Seite 11

Aus- und Einbau des Motors
7. Spannring der großen Gummimanschette kühlerseitig
lösen und abnehmen.
(Bild 2
- 3/1)
9. Die Kabel DF, D
+
und D- von der Lichtmaschine
abnehmen.
(Bild 2 - 3/2)
2 - 3/1
8. Je eine Sechskantmutter SW10 der. Kühlerbefestigung
oben links, oben rechts und unten lösen und den 2 - 3/2
Kühler abnehmen.
Es ist nicht unbedingt erforderlich, den Kühler ab- 10. Klemmschelle unterhalb des Luftfilters lösen, Luft-
zunehmen, jedoch sind die oberen Schrauben der filter abnehmen. Lufteinlaß des Vergasers sofort mit
Motorbefestigung am Getriebegehäuse nach Ab- einer Gummikappe oder mit einem Putzlappen ab-
nahme des Kühlers besser zu erreichen. decken, damit keine Fremdkörper eindringen.
11. Bowdenzüge und Kabelanschlüsse abnehmen. Folgende Anschlüsse sind zu lösen:
a)-b) Starter- und Gasseilzug am Vergaser,
c) Bowdenzughülsen (SW 10) unterhalb des Verteilers,
d)-e) Niederspannungskabel von der Klemme 1 und das Hochspannungskabel von der Klemme 4 des
Zündverteilers,
f) Kraftstoffschlauch von der Kraftstoff-Förderpumpe abziehen,
g) Geber für Fernthermometer aus dem Vorwärmsteg herausdrehen,
h) Massekabel vom Oldruckschalter. (Bild 2 - 3/3)
I ,
2 -
3/3
Achtung!
Die Leitung zum Fernthermometer darf nicht geknickt werden.
2-3
5.60
