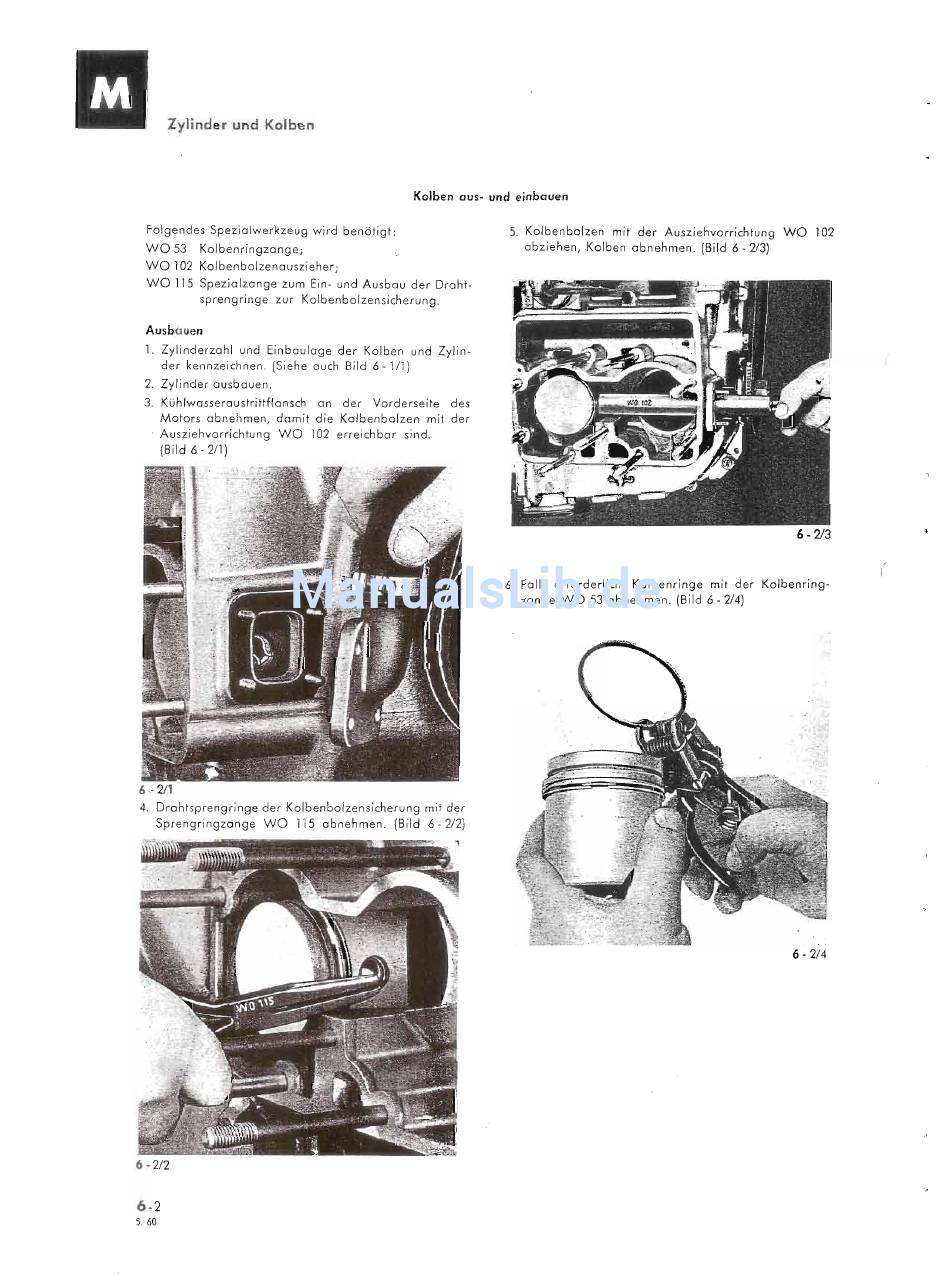

Zylinder und Kolben
Kolben aus- und einbauen
Folgendes Spezialwerkzeug wird benötigt:
WO 53 Kolbenringzange;
WO 102 Kolbenbolzenauszieher;
WO 115 Spezialzange zum Ein- und Ausbau der Draht-
sprengringe zur Kalbenbolzensicherung.
Ausbauen
1. Zylinderzahl und Einbaulage der Kolben und Zylin-
der kennzeichnen. (Siehe auch Bild 6 -1/1)
2. Zylinder ausbauen.
3. Kühlwasseroustrittflansch an der Vorderseite des
Motors abnehmen, damit die Kolbenbolzen mit der
. Ausziehvorrichtung WO 102 erreichbar sind.
(Bild 6 - 2/1)
6 - 211
4. Drohtsprengringe der Kolbenbolzensicherung mit der
Sprengringzange WO 115 abnehmen. (Bild 6 - 2/2)
6 -
2/2
6-2
5. 60
5. Kolbenbolzen mit der Ausziehvorrichtung WO 102
abziehen, Kolben abnehmen. (Bild 6 - 2/3)
6-2/3
6. Falls erforderlich, Kolbenringe mit der Kolbenring-
zange WO 53 abnehmen. (Bild 6 - 2/4)
6 - 2/4
