Lloyd ARABELLA Werkstatt-Handbuch Seite 49

Kurbelwelle, Pleuelstangen und Nockenwelle
3. Sofern mehrere Pleuel ausgewechselt werden, ist zu beachten, daß die Gewichtsdifferenz der ein-
zelnen Pleuel (ohne Lagerschalen) untereinander nicht mehr als 5 g betragen darf. Das mittlere Pleuel-
gewicht beträgt 425 g. Zur Erleichterung der Montagearbeiten sind neue Pleuel in Gewichtsklassen
eingeteilt und durch Farben gekennzeichnet. Die Farbmarkierung mit 01- und temperaturbeständiger
Farbe befindet sich am Steg der Pleuelstangen.
4. Pleuelschrauben so einsetzen, daß die breite Seite
der Schraubenköpfe ("Nasen") außen liegt. (Siehe
auch 8 - 6/2)

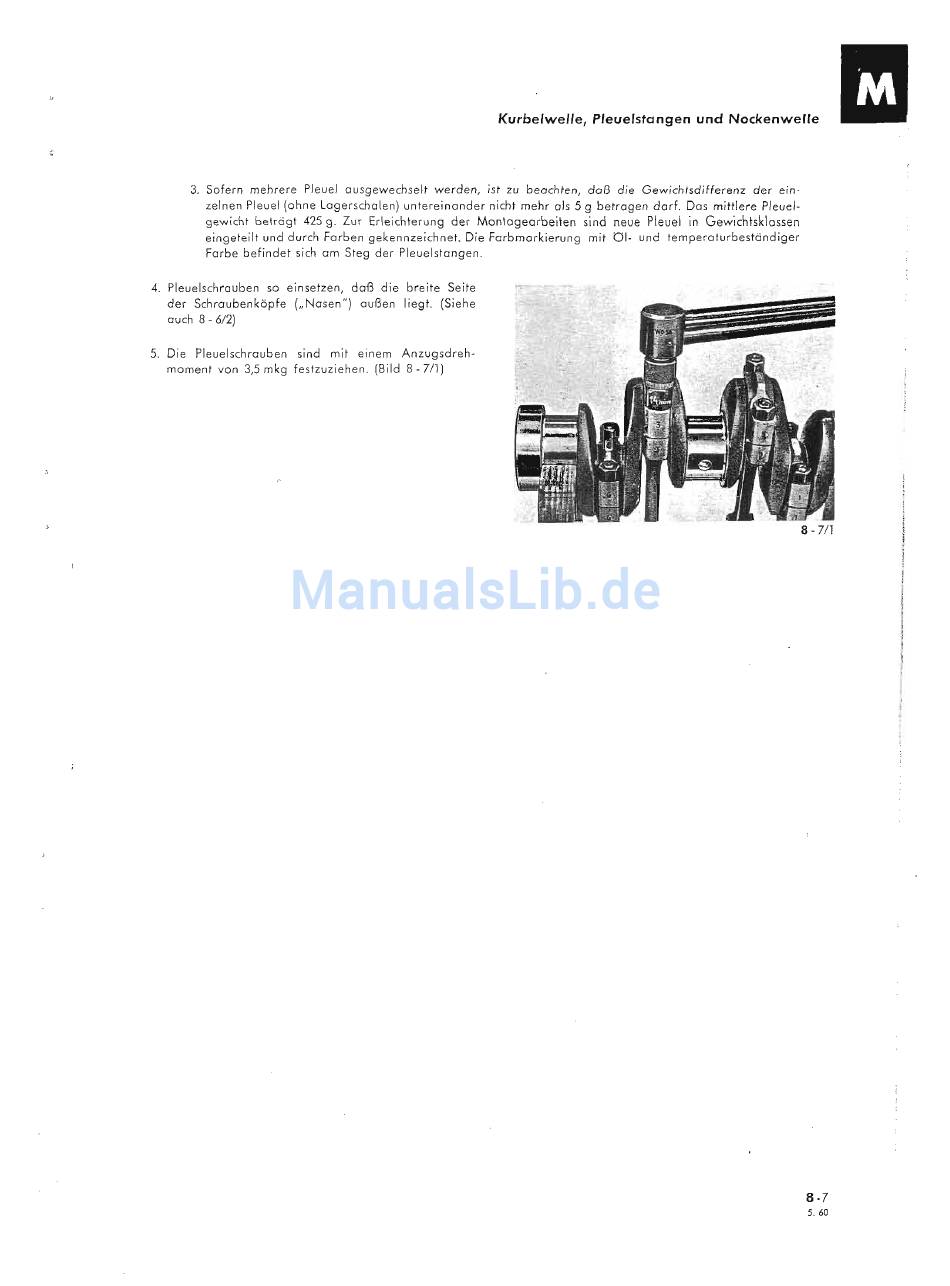

5. Die Pleuelschrauben sind mit einem Anzugsdreh-
moment von 3,5 mkg festzuziehen. (Bild 8
- 7/1)
8 -7/1
8-7
5.60
