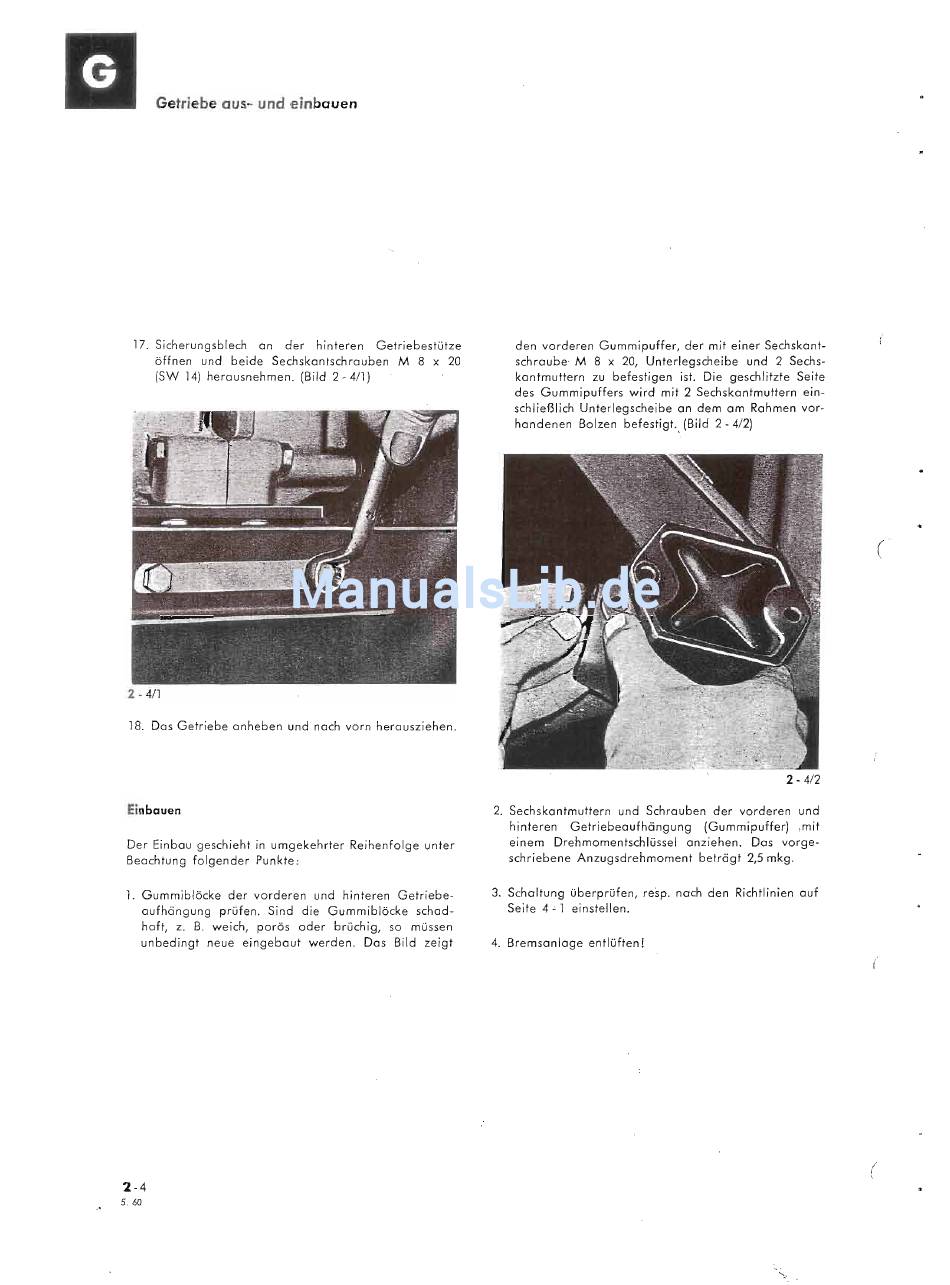

Getriebe aus- und einbauen
17. Sicherungsblech an der hinteren Getriebestütze
öffnen und beide Sechskantschrauben M 8 x 20
(SW 14) herausnehmen. (Bild 2 - 4/1)
2 - 4/1
18. Das Getriebe anheben und nach vorn herausziehen.
Einbauen
Der Einbau geschieht in umgekehrter Reihenfolge unter
Beachtung folgender Punkte:
1. Gummiblöcke der vorderen und hinteren Getriebe-
aufhängung prüfen. Sind die Gummiblöcke schad-
haft, z. B. weich, porös oder brüchig, so müssen
unbedingt neue eingebaut werden. Das Bild zeigt
2-4
5.60
den vorderen Gummipuffer, der mit einer Sechskant-
schraube· M 8 x 20, Unterlegscheibe und 2 Sechs-
kantmuttern zu befestigen ist. Die geschlitzte Seite
des Gummipuffers wird mit 2 Sechskantmuttern ein-
schließlich Unterlegscheibe an dem am Rahmen vor-
handenen Bolzen befestigt., (Bild 2 - 4/2)
(
2 - 4/2
2. Sechskantmuttern und Schrauben der vorderen und
hinteren Getriebeaufhängung (Gummipuffer) ,mit
einem Drehmomentschlüssel anziehen. Das vorge-
schriebene Anzugsdrehmoment beträgt 2,5 mkg.
3. Schaltung überprüfen, r esp. nach den Richtlinien auf
Seite 4" 1 einstellen.
4. Bremsanlage entlüften!
(
