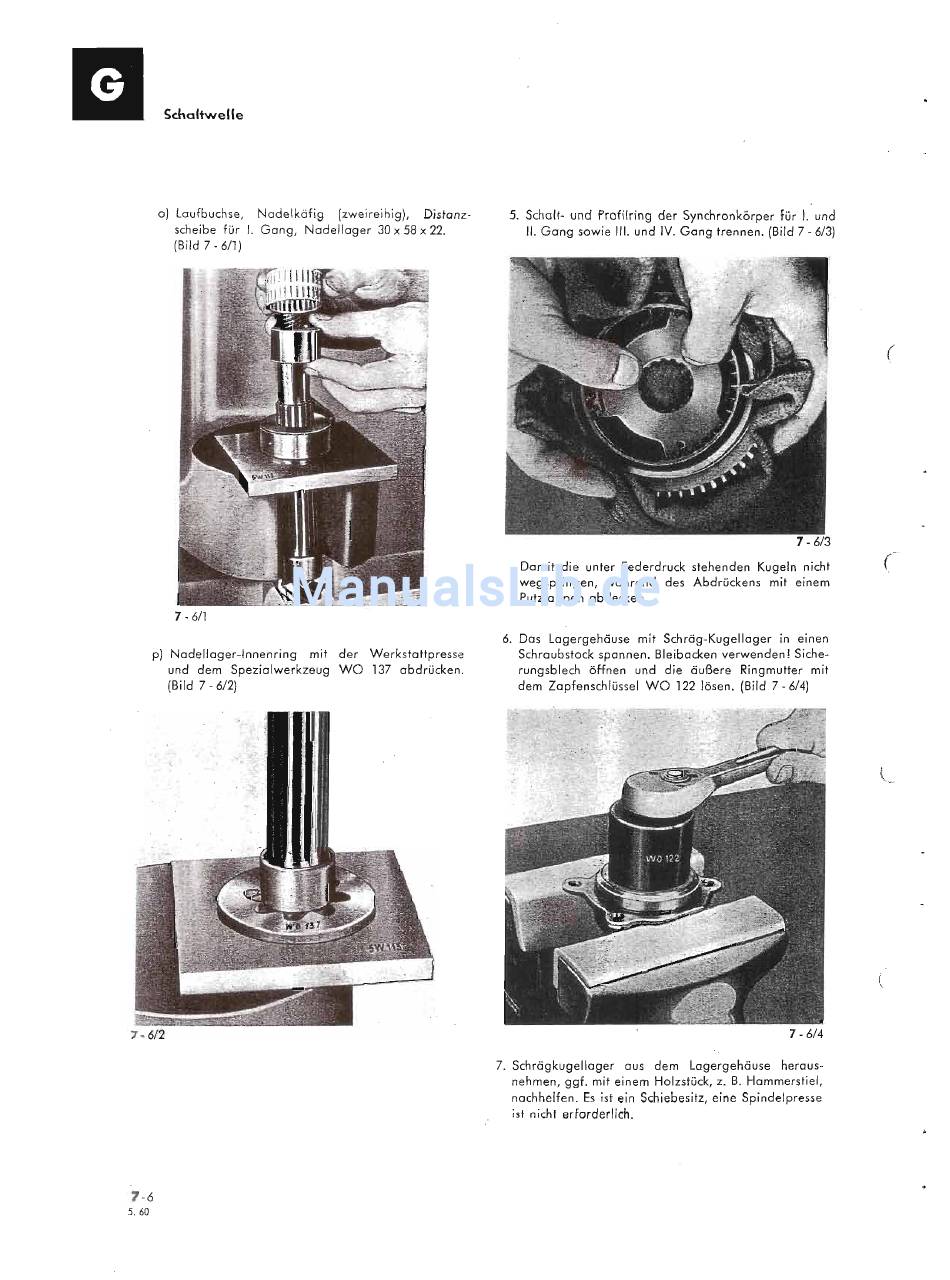

Lloyd ARABELLA Werkstatt-Handbuch Seite 90

Schaltv.relle
0)
laufbuchse, Nadelkäfig (zweireihig), Distanz-
scheibe für I. Gang, Nadellager 30
x
58
x
22.
(Bild 7 - 6/1)
7 - 6/1
p) Nadellager-lnnenring mit der Werkstattpresse
und dem Spezialwerkzeug WO 137 abdrücken.
(Bild 7
- 612)
7-6
5.60
5. Schalt- und Profilring der Synchronkörper für I. und
11. Gang sowie 111.und IV. Gang trennen. (Bild 7 - 6/3)
(
7 - 6/3
Damit die unter Federdruck stehenden Kugeln nicht (
wegspringen, während des Abdrückens mit einem
Putzlappen abdecken.
6. Das lagergehäuse mit Schräg-Kugellager in einen
Schraubstock spannen. Bleibacken verwenden! Siche-
rungsblech öffnen und die äußere Ringmutter mit
dem Zapfenschlüssel WO 122 lösen. (Bild 7 - 6/4)
\.
(
7 - 6/4
7. Schrägkugellager aus dem Lagergehäuse heraus-
nehmen, ggf. mit einem Holzstück, z. B. Hammerstiel,
nachhelfen. Es ist ein Schiebesitz, eine Spindel presse
ist nicht erforderlich.
