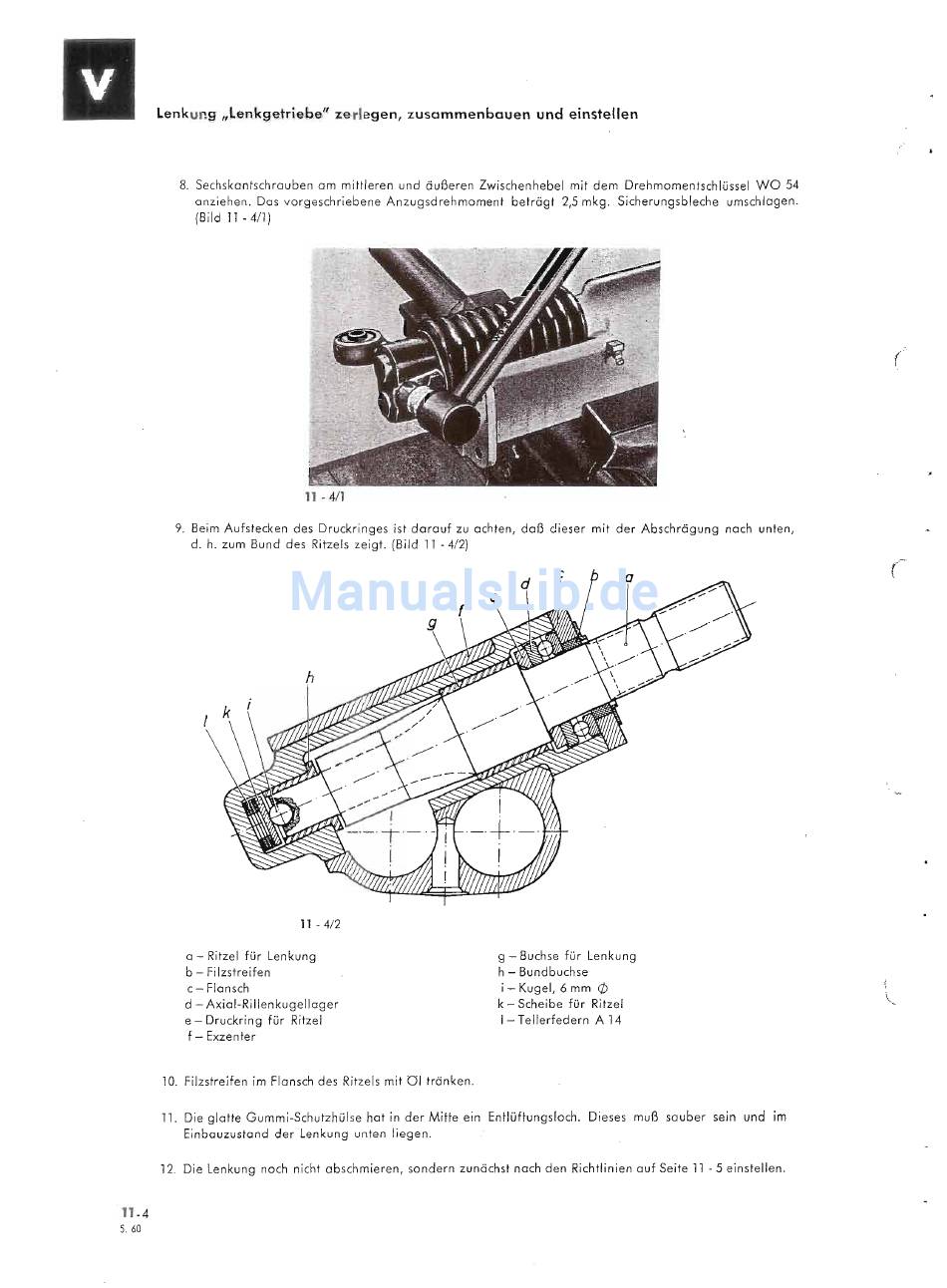

lenkung "lenkgetriebe" zerlegen, zusammenbauen und einstellen
8. Sechskantschrauben am mittleren und äußeren Zwischenhebel mit dem Drehmomentschlüssel WO 54
anziehen. Das vorgeschriebene Anzugsdrehmoment beträgt
2,5
mkg. Sicherungsbleche umschlagen.
(Bild 11 - 4/1)
11 -
4/1
9. Beim Aufstecken des Druckringes ist darouf zu achten, daß dieser mit der Abschrägung nach unten,
d. h. zum Bund des Ritzels zeigt. (Bild 11 - 4/2)
(
11 -
4/2
a - Ritzel für Lenkung
b - Filzstreifen
c - Flansch
d - Axial-Rillenkugellager
e - Druckring für Ritzel
f - Exzenter
g - Buchse für Lenkung
h - Bundbuchse
i-Kugel, 6 mm
(j)
k - Scheibe für Ritzel
I - Tellerfedern A 14
10. Filzstreifen im Flansch des Ritzels mit 01 tränken.
11. Die glatte Gummi-Schutzhülse hat in der Mitte ein Entlüftungsloch. Dieses muß sauber sein und im
Einbauzustand der Lenkung unten liegen.
12. Die Lenkung noch nicht abschmieren, sondern zunächst nach den Richtlinien auf Seite 11 - 5 einstellen.
11-4
5. 60
