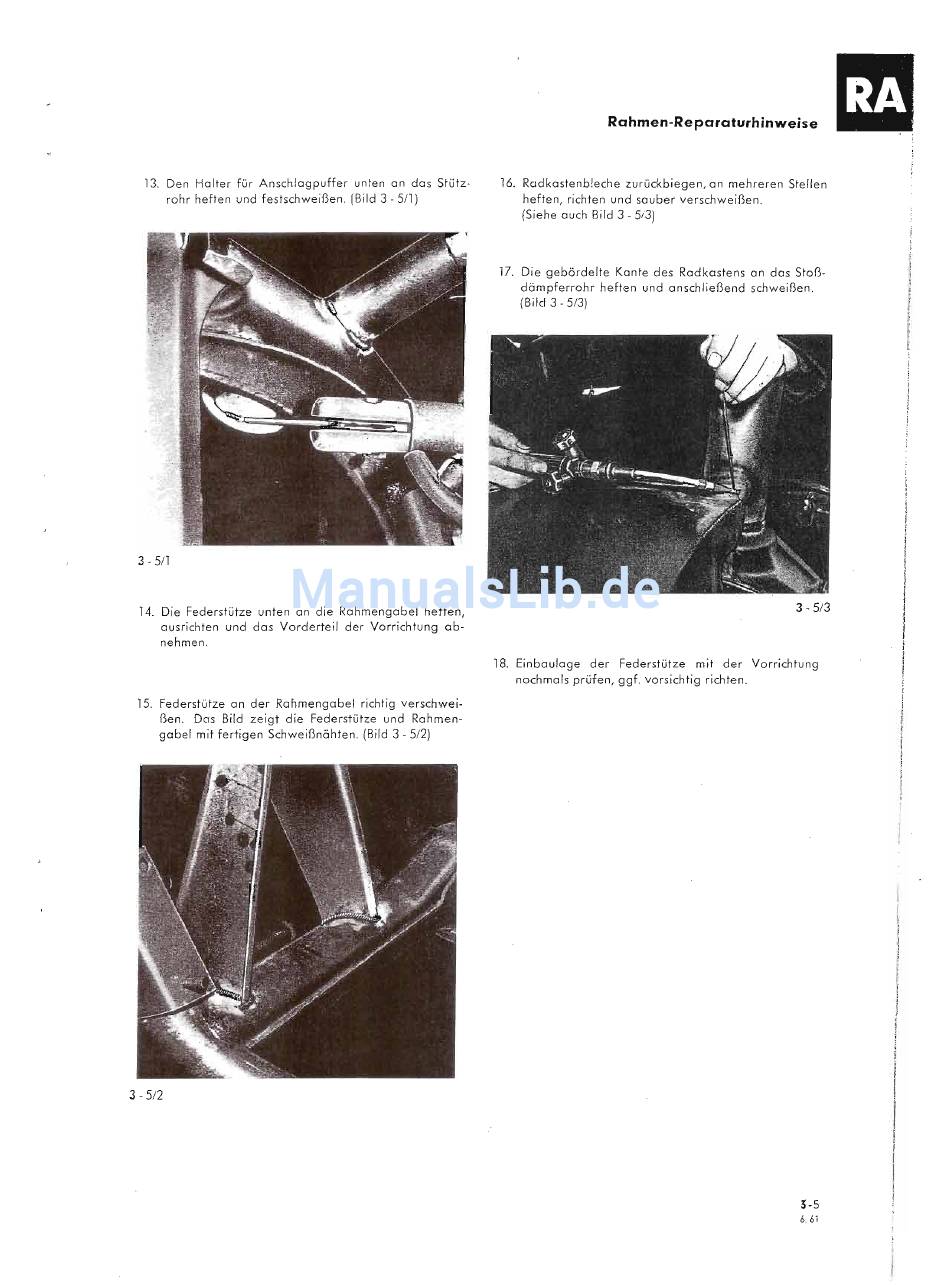

Lloyd ARABELLA Werkstatt-Handbuch Seite 216

13. Den Halter für Anschlagpuffer unten an das Stütz-
rohr heften und festschweißen. (Bild 3 - 5/1)
3 -
5/1
14. Die Federstütze unten an die Rahmengabel heften,
ausrichten und das Vorderteil der Vorrichtung ab-
nehmen.
15. Federstütze an der Rahmengabel richtig verschwei-
ßen. Das Bild zeigt die Federstütze und Rahmen-
gabel mit fertigen Schweißnähten. (Bild 3 - 5/2)
3 - 5/2
Rahmen-Reparaturhinweise
16. Radkastenb!eche zurückbiegen, an mehreren Stellen
heften, richten und sauber verschweißen.
(Siehe auch Bild 3 -
5/3)
17. Die gebärdelte Kante des Radkastens an das Stoß-
dämpferrohr heften und anschließend schweißen.
(Bild 3 - 5/3)
3 - 5/3
18. Einbaulage der Federstütze mit der Vorrichtung
nochmals prüfen, ggf. vorsichtig richten.
3-5
