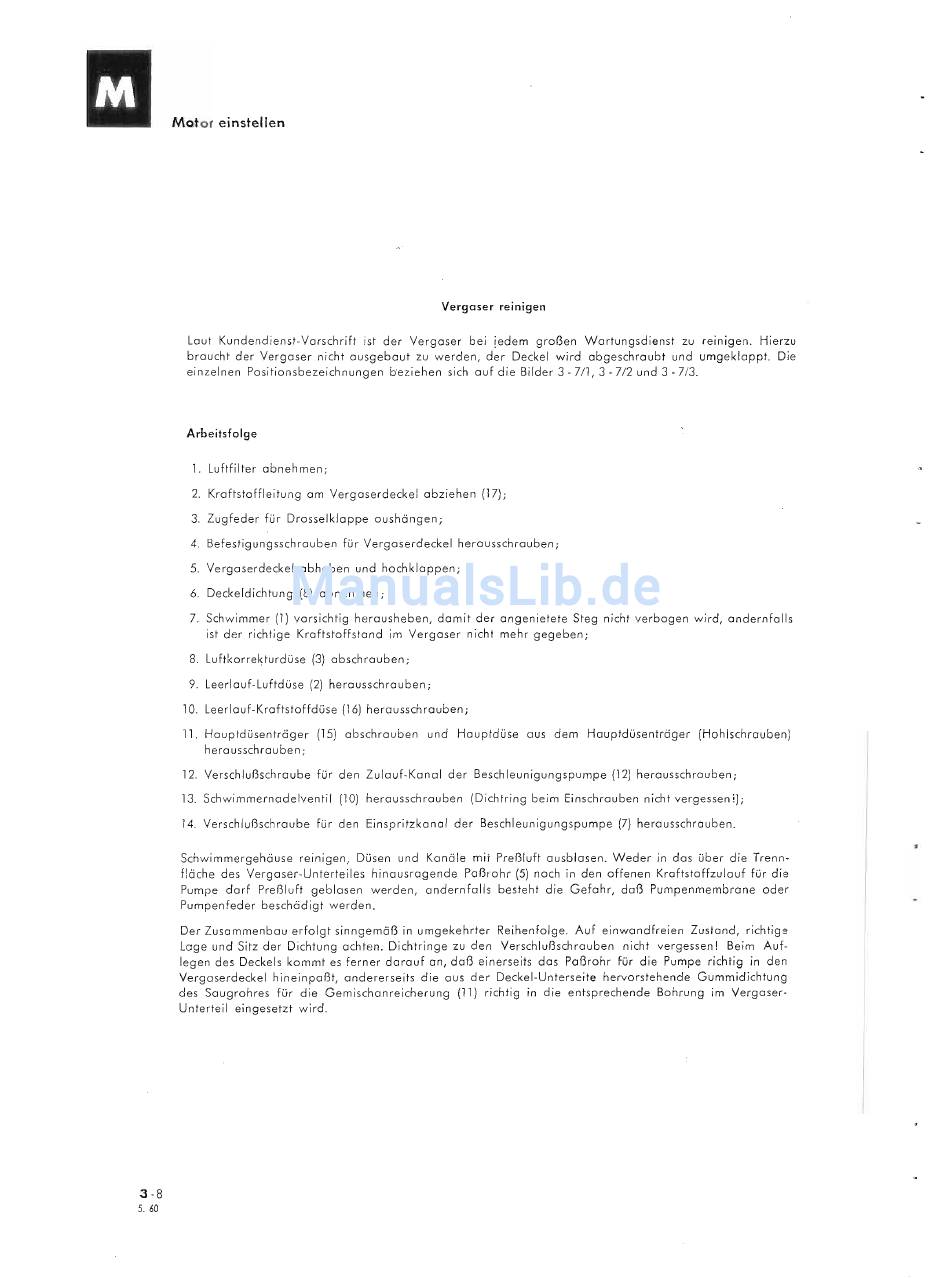

Motor einstellen
Vergaser reinigen
Laut Kundendienst-Vorschrift ist der Vergaser bei iedem großen Wartungsdienst zu reinigen. Hierzu
braucht der Vergaser nicht ausgebaut zu werden, der Deckel wird abgeschraubt und umgeklappt. Die
einzelnen Positionsbezeichnungen beziehen sich auf die Bilder 3 -7/1,3 -7/2 und 3 -713.
Arbeifsfalge
1. Luftfilter abnehmen;
2. Kraftstoffleitung am Vergaserdeckel abziehen (17);
3. Zugfeder für Drosselklappe aushängen;
4. Befestigungsschrauben für Vergaserdeckel herausschrauben;
5. Vergaserdeckel abheben und hochklappen;
6. Deckeldichtung (8) abnehmen;
7. Schwimmer (1) vorsichtig herausheben, damit der angenietete Steg nicht verbogen wird, andernfalls
ist der richtige Kraftstoffstand im Vergaser nicht mehr gegeben;
8. Luftkorrekturdüse (3) abschrauben;
9. Leerlauf-Luftdüse (2) herausschrauben;
10. Leerlauf-Kraftstoffdüse (16) herausschrauben;
11. Hauptdüsenträger (15) abschrauben und Hauptdüse aus dem Hauptdüsenträger (Hohlschrauben)
herausschrauben;
12. Verschlußschraube für den Zulauf-Kanal der Beschleunigungspumpe (12) herausschrauben;
13. Schwimmernadelventil (10) herausschrauben (Dichtring beim Einschrauben nicht vergessen 1);
14. Verschlußschraube für den Einspritzkanal der Beschleunigungspumpe (7) herausschrauben.
Schwimmergehäuse reinigen, Düsen und Kanäle mit Preßluft ausblasen. Weder in dos über die Trenn-
fläche des Vergaser-Unterteiles hinausragende Paßrohr (5) noch in den offenen Kraftstoffzulauf für die
Pumpe dorf Preßluft geblasen werden, andernfalls besteht die Gefahr, daß Pumpenmembrane oder
Pumpenfeder beschädigt werden.
Der Zusammenbau erfolgt sinngemäß in umgekehrter Reihenfolge. Auf einwandfreien Zustand, richtige
Lage und Sitz der Dichtung achten. Dichtringe zu den Verschlußschrauben nicht vergessen! Beim Auf-
legen des Deckels kommt es ferner darauf an, daß einerseits das Paßrohr für die Pumpe richtig in den
Vergaserdeckel hineinpaßt, andererseits die aus der Deckel-Unterseite hervorstehende Gummidichtung
des Saugrohres für die Gemischanreicherung (11) richtig in die entsprechende Bohrung im Vergaser-
Unterteil eingesetzt wird.
3-8
5.60
