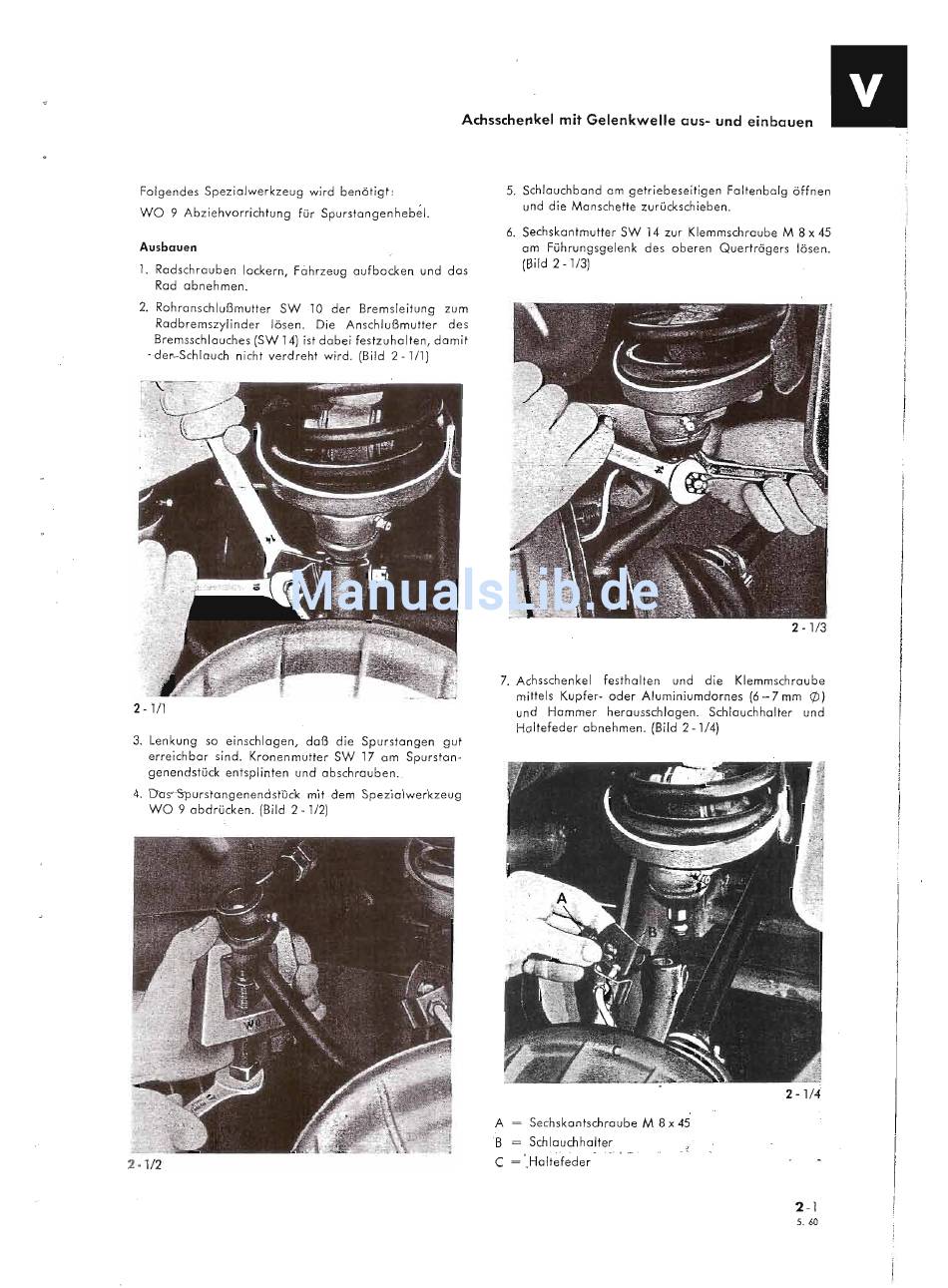

Lloyd ARABELLA Werkstatt-Handbuch Seite 117

Folgendes Speziolwerkzeug wird benötigt:
WO 9 Abziehvorrichtung für Spurstonqenhebel.
Ausbauen
1. Rodschrauben lockern, Fahrzeug aufbocken und dos
Rod abnehmen.
2. Rohronschlußmutter SW 10 der Bremsleitung zum
Rodbremszylinder lösen. Die Anschlußmutter des
Bremsschlauches (SW 14) ist dabei festzuhalten, damit
-der--Schlauch nicht verdreht wird. (Bild 2 -1/1)
2 - 1/1
3. Lenkung so einschlagen, daß die Spurstangen gut
erreichbar sind. Kronenmutter SW 17 am Spurstan-
genendstück entsplinten und abschrauben.
4.
Dos=Spursto nqenendstück
mit dem Spezialwerkzeug
WO 9 abdrücken. (Bild 2 - 1/2)
2 -1/2
Achsschenkel mit Gelenkwelle aus- und einbauen
5. Schlauchband am getriebeseitigen Faltenbalg öffnen
und die Manschette zurückschieben.
6. Sechskantmutter SW 14 zur Klemmschraube M 8 x 45
am Führungsgelenk des oberen Querträgers lösen.
(Bild 2 - 1/3)
2 - 1/3
7. Achsschenkel festholten und die Klemmschraube
mittels Kupfer- oder Aluminiumdornes (6 -7 mm
(j))
und Hammer herausschlagen. Schlauchhalter und
Haltefeder abnehmen. (Bild 2 - 1/4)
2 - 1/4
A Sechskantschraube M 8 x 45
B Schlauchhalter
C
=
·,Haltefeder
2-1
5.60
