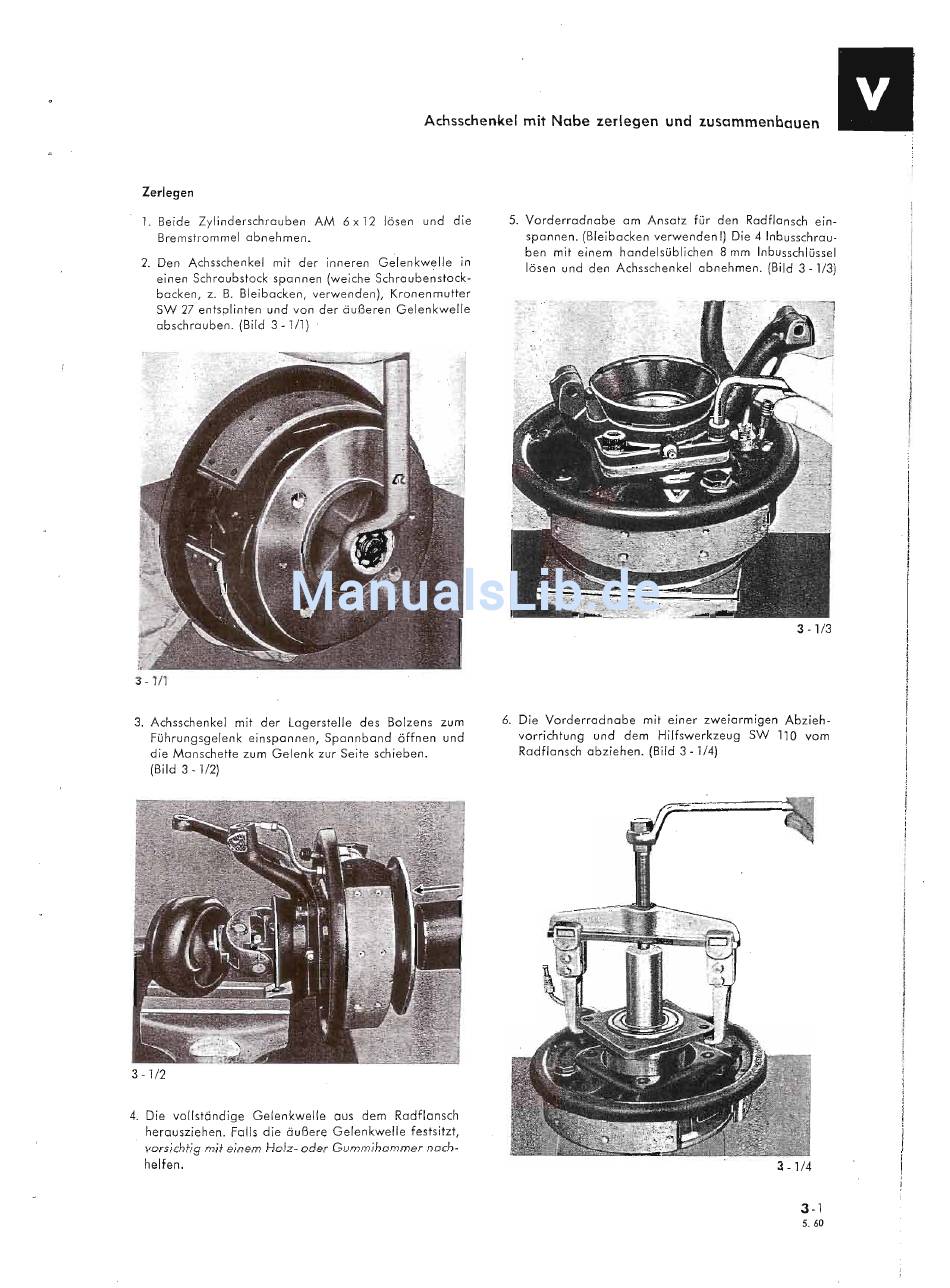

Achsschenkel mit Nabe zerlegen und zusammenbauen
Zerlegen
1. Beide Zylinderschrauben AM 6
x
12 lösen und die
Bremstrommel abnehmen.
2.
Den Achsschenkel mit der inneren Gelenkwelle in
einen Schraubstock spannen (weiche Schraubenstock-
backen, z. B. Bleibacken, verwenden), Kronenmutter
SW 27 entsplinten und von der äußeren Gelenkwelle
abschrauben. (Bild 3 - 1/1)
3 - 1/1
3.
Achsschenkel mit der Lagerstelle des Bolzens zum
Führungsgelenk einspannen, Spannband öffnen und
die Manschette zum Gelenk zur Seite schieben.
(Bild
3 -
1/2)
3 -
1/2
4.
Die vollständige Gelenkwelle aus dem Radflansch
herausziehen. Falls die äußere Gelenkwelle festsitzt,
vorsichtig mit einem Holz- oder Gummihammer nach-
helfen.
5. Vorderradnabe am Ansatz für den Radflansch ein-
spannen. (Bleibacken verwenden!) Die 4 Inbusschrau-
ben mit einem handelsüblichen
8
mm Inbusschlüssel
lösen und den Achsschenkel abnehmen. (Bild 3 - 1/3)
i
I
I
·1
I
3 -
1/3
6. Die Vorderradnabe mit einer zweiarmigen Abzieh-
vorrichtung und dem Hilfswerkzeug SW 11 0 vom
Radflansch abziehen. (Bild
3 - 1/4)
3 - 1/4
3-1
5.60
