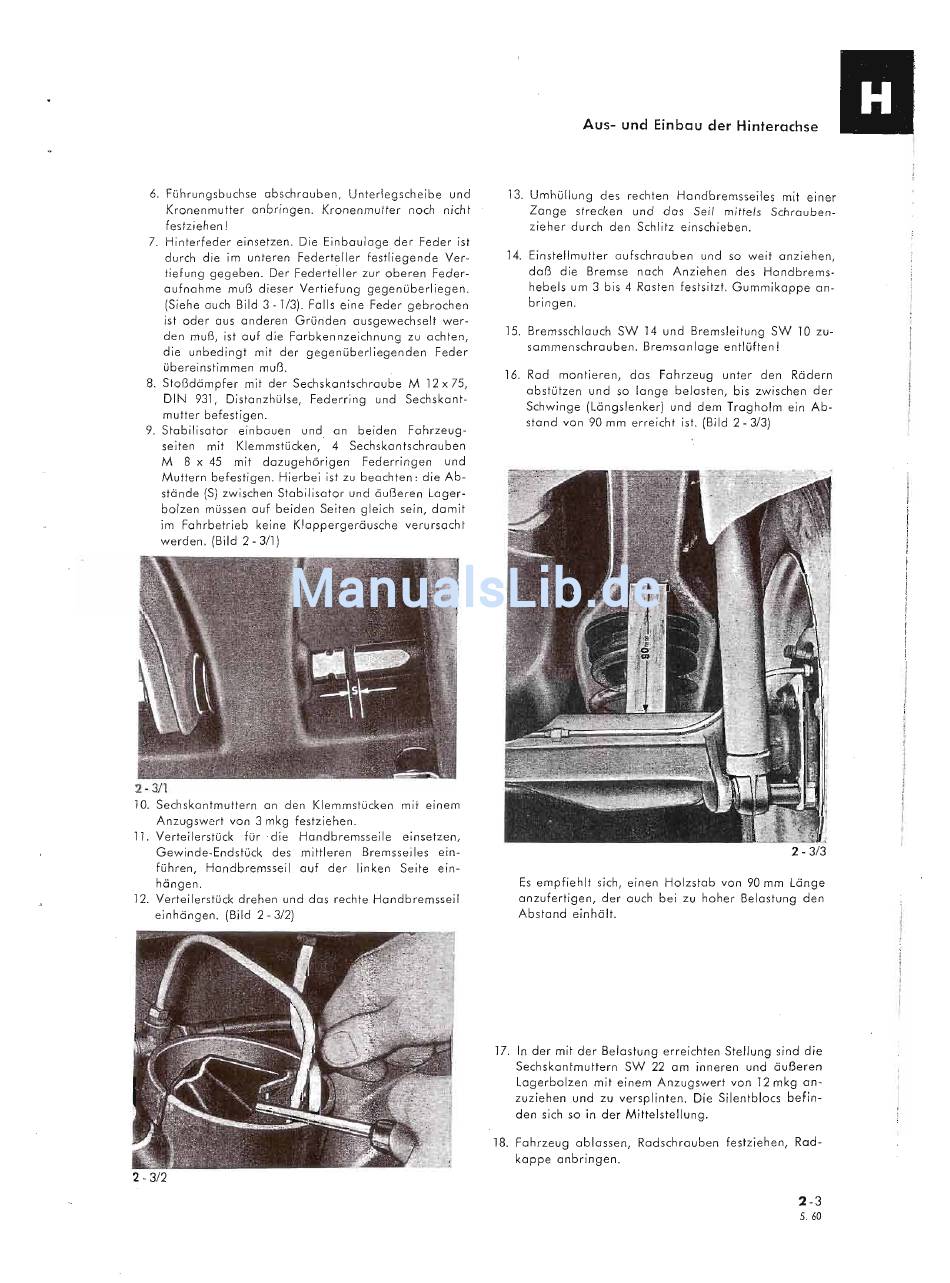

6. Führungsbuchse abschrauben, Unterlegscheibe und
Kronenmutter anbringen. Kronenmutter noch
nicht
festziehen !
7. Hinterfeder einsetzen. Die Einbaulage der Feder ist
durch die im unteren Federteller festlieqenda Ver-
tiefung gegeben. Der Federteller zur oberen Feder-
aufnahme muß dieser Vertiefung gegenüberliegen.
(Siehe auch Bild 3 - 1/3). Falls eine Feder gebrochen
ist oder aus anderen Gründen ausgewechselt wer-
den muß, ist auf die Farbkennzeichnung zu achten,
die unbedingt mit der gegenüberliegenden Feder
übereinstimmen muß.
8. Stoßdämpfer mit der Sechskantschraube M 12
x
75,
01 N
931, Distanzhülse, Federring und Sechskant-
mutter befestigen.
9. Stabilisator einbauen und an beiden Fahrzeug-
seiten mit Klemmstücken, . 4 Sechskantschrauben
M 8
x
45 mit dazugehörigen Federringen und
Muttern befestigen. Hierbei ist zu beachten; die Ab-
stände (S) zwischen Stabilisator und äußeren Lager-
bolzen müssen auf beiden Seiten gleich sein, damit
im Fahrbetrieb keine Klappergeräusche verursacht
werden. (Bild 2 - 3/1)
2 -
3/1
10. Sechskantmuttern an den Klemmstücken mit einem
Anzugswert von 3 mkg festziehen.
11. Verteilerstück für die Handbremsseile einsetzen,
Gewinde-Endstück des mittleren Bremsseiles ein-
führen, Handbremsseil auf der linken Seite ein-
hängen.
12. Verteilerstück drehen und das rechte Handbremsseil
einhängen. (Bild 2 - 3/2)
2 -
3/2
Äus- und Einbau der Hinterachse
m
13. Umhüllung des rechten Handbremsseiles mit einer
Zange strecken und das Seil mittels Schrauben-
zieher durch den Schlitz einschieben.
14. Einstellmutter aufschrauben und so weit anziehen,
daß die Bremse nach Anziehen des Handbrems-
hebels um 3 bis
4
Rasten festsitzt. Gummikappe an-
bringen.
15. Bremsschlauch SW 14 und Bremsleitung SW 10 zu-
sammenschrauben. Bremsanlage entlüften!
16. Rad montieren, das Fahrzeug unter den Rädern
abstützen und so lange belasten, bis zwischen der
Schwinge (Längslenker) und dem Tragholm ein Ab-
stand von 90 mm erreicht ist. (Bild 2 - 3/3)
2 -
3/3
Es empfiehlt sich, einen Holzstab von 90 mm Länge
anzufertigen, der auch bei zu hoher Belastung den
Abstand einhält.
17. In der mit der Belastung erreichten Stellung sind die
Sechskantmuttern SW 220m inneren und äußeren
Lagerbolzen mit einem Anzugswert von 12 mkg an-
zuziehen und zu versplinten. Die Silentblocs befin-
den sich so in der MittelsteIlung.
18. Fahrzeug ablassen, Radschrauben festziehen, Rad-
kappe anbringen.
