Scheltwelle

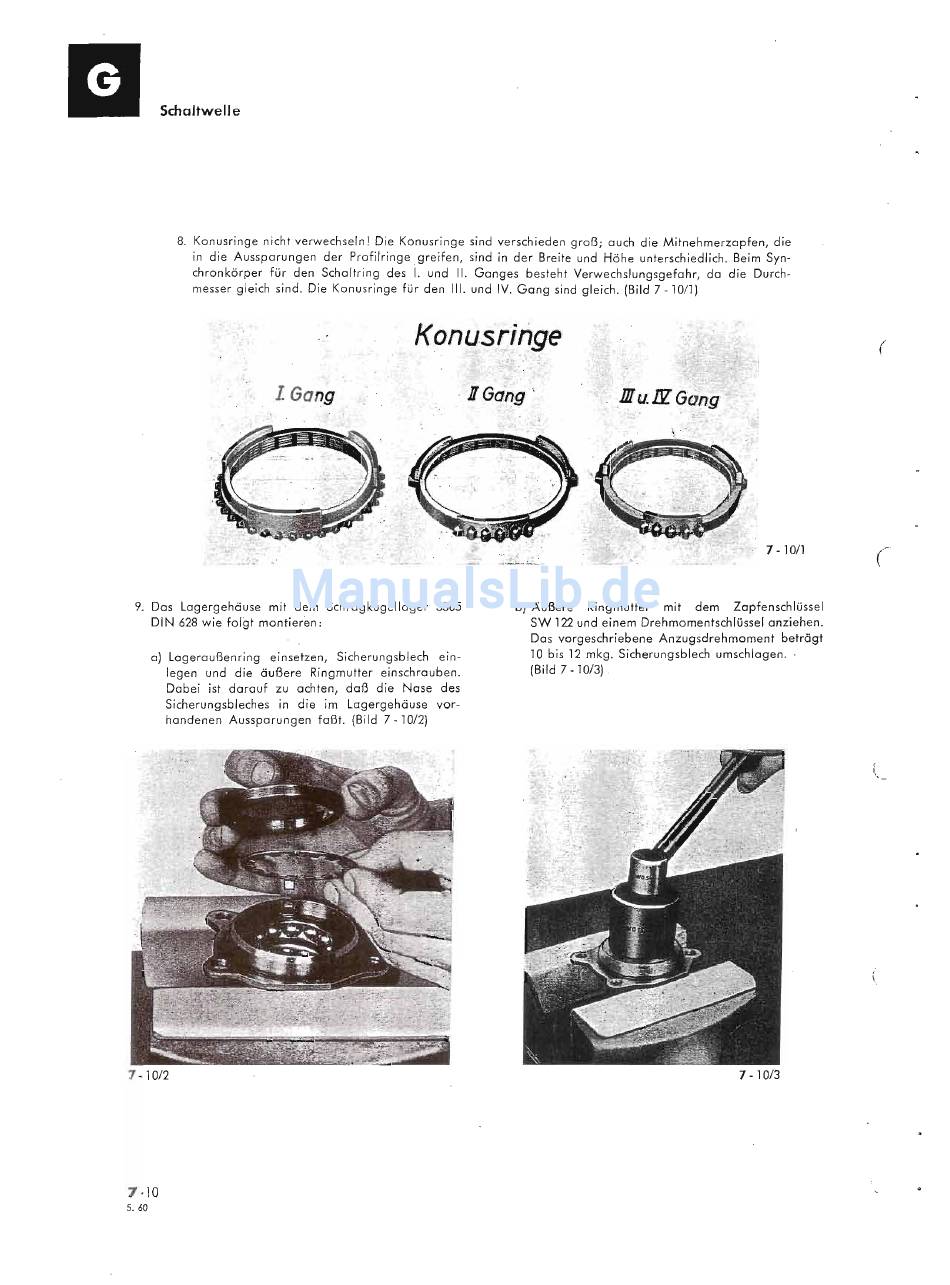

8. Konusringe nicht verwechseln! Die Konusringe sind verschieden groß; auch die Mitnehmerzapfen, die
in die Aussparungen der Profilringe . greifen, sind in der Breite und Höhe unterschiedlich. Beim Syn-
chronkörper für den Schaltring des I. und 11. Ganges besteht Verwechslungsgefahr, da die Durch-
messer gleich sind. Die Konusringe für den 111. und IV. Gang sind gleich. (Bild 7 -10/1)
Konusrinqe
. :;i;~>:
> :.
9. Das Lagergehäuse mit dem Schrdqkuqellcqer 3305
DIN 628 wie folgt montieren:
a) Lageraußenring einsetzen, Sicherungsblech ein-
legen und die äußere Ringmutter einschrauben.
Dabei ist darauf zu achten, daß die Nase des
Sicherungsbleches in die im Lagergehäuse vor-
handenen Aussparungen faßt. (Bild 7 -
10/2)
7 - 10/2
7-10
5.60
(
7 - 10/1
(
b) Äußere Ringmutter mit dem Zapfenschlüssel
SW 122 und einem Drehmomentschlüssel cnziehen.
Das vorgeschriebene Anzugsdrehmoment beträgt
10 bis 12 mkg. Sicherungsblech umschlagen.
(Bild 7 -
10/3) .
(
7 -10/3
