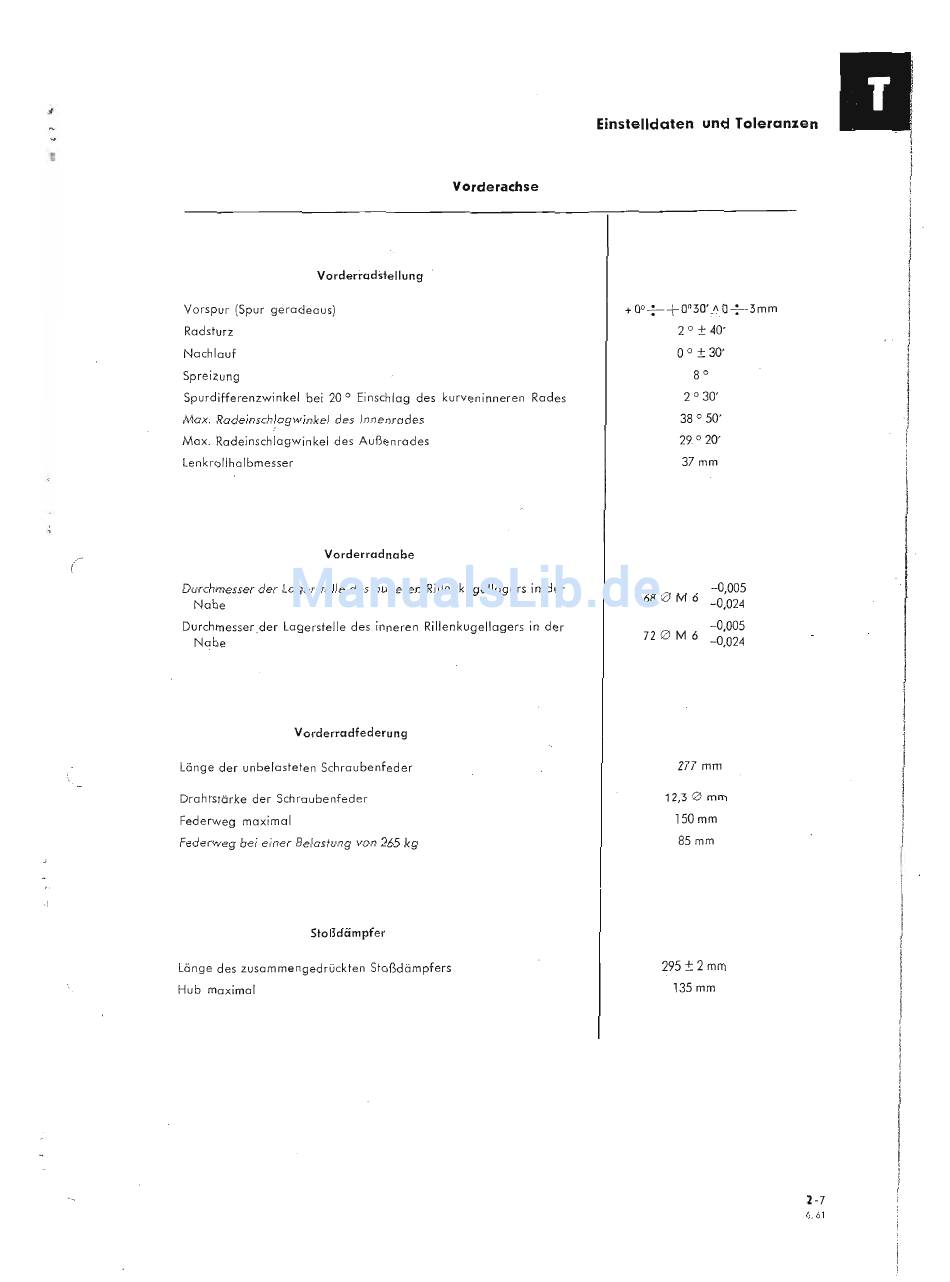

Lloyd ARABELLA Werkstatt-Handbuch Seite 247

Vorderachse
11
, I
I
i
,I
,
Einstelldaten und Toleranzen
VorderradsteIlung
Vorspur (Spur geradeaus)
Radsturz
Nachlauf
Spreizung
Spurdifferenzwinkel bei 20 0 Einschlag des kurveninneren Rades
Max. Radeinsch~agwinkel des Innenrades
Max. Radeinschlagwinkel des Außenrades
Lenkrollhalbmesser
Vorderradnabe
Durchmesser der Lagerstelle des äußeren Rillenkugellagers in der
Nabe
Durchmesser .der Lagerstelle des inneren Rillenkugellagers in der
Nabe
Vorderradfederung
Länge der unbelasteten Schraubenfeder
Drahtstärke der Schraubenfeder
Federweg maximal
Federweg bei einer Belastung von 265 kg
Stoßdämpfer
Länge des zusammengedrückten Stoßdämpfers
Hub maximal
+ 00--;-+0°30' _"O~-3mm
2
°
±
40'
OO±30'
8°
2
0
30'
38
°
50'
29.
°
20'
37mm
680 M 6
-0,005
-0,024
-0,005
-0,024
72 0 M 6
277 mm
12,30
mm
150mm
85
mm
295
±
2
mm
135mm
I
I
i
j
I
I
1
I
2-7
6.61
