Zylinderkopf und Ventile

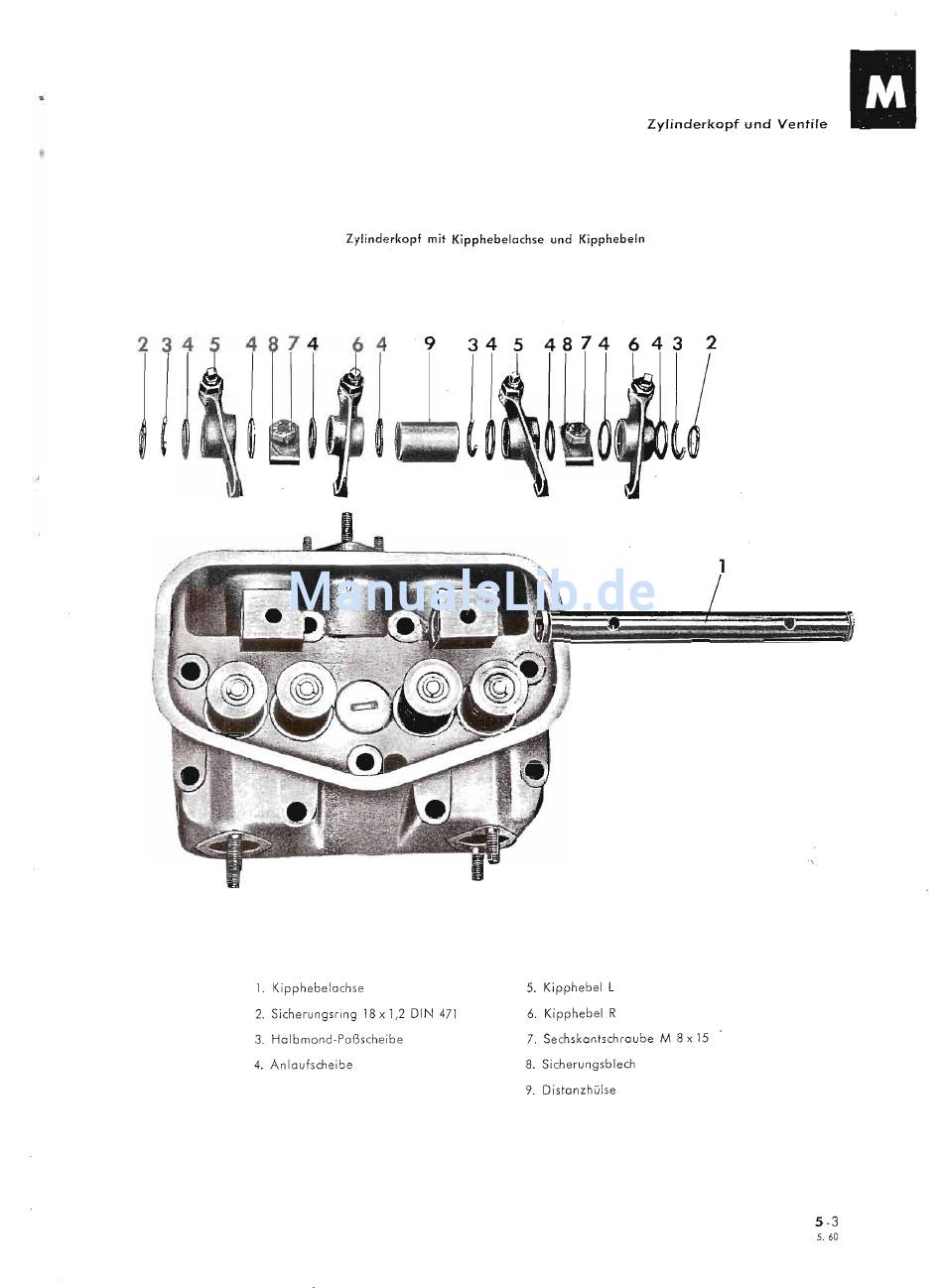

Zylinderkopf mit Kipphebelachse und Kipphebeln
4874 34548746432
6 4
9
~
1
1. Kipphebelochse
2. Sicherungsring 18 x 1,2 DIN 471
3. Halbmond-Paßscheibe
5. Kipphebel L
6. Kipphebel R
7. Sechskantschraube M 8 x 15
4. Anlaufscheibe
8. Sicherungsblech
9. Distanzhülse
m
v
'~
.
..,
5-3
5.60
