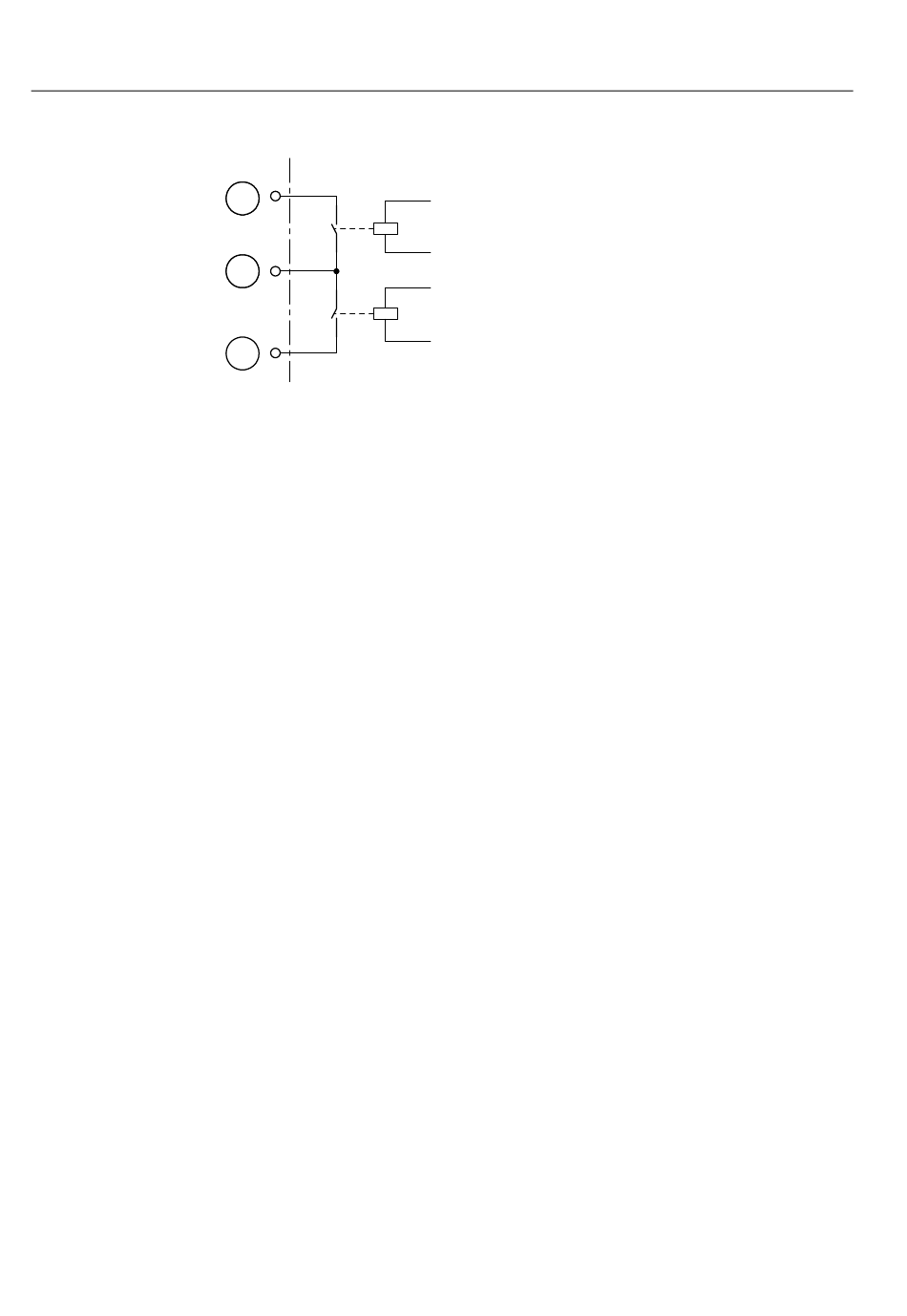

$EELOGXQJ  (LQH YRQ  ELQlUHQ $XVJDQJVJUXSSHQ
Die Ausgangsrelais verfügen über eine Überwachungsfunktion, die diese vor uner-
wünschtem Ansprechen schützt. Der Status der Ausgangssysteme wird fortwährend ge-
prüft und mit dem erwarteten Status verglichen. Im Falle einer Abweichung wird ein
Fehler gemeldet. Diese Funktion deckt folgendes ab:
• Unterbrechung oder Kurzschluß in der Spule eines Ausgangsrelais.
• Fehler eines Ausgangsrelaistreibers.
%LQlU($0RGXO ,20
Die binäre E/A-Baugruppe enthält acht optisch isolierte binäre Eingangs- und zwölf bi-
näre Ausgangskontakte. Zehn der Ausgangsrelais verfügen über Kontakte mit hoher
Schaltkapazität (Auslösungs- und Signalrelais). Die verbleibenden beiden Relais sind
Schutzgasrelais und können nur zur Signalweiterleitung verwendet werden. Die Relais
sind wie im Schutzgerätdiagramm gezeigt gruppiert.
