Logik-Funktionsbausteine
/RJLN)XQNWLRQVEDXVWHLQH
$QZHQGXQJ
$QZHQGXQJ
Die verschiedenen Schutz-, Steuerungs- und Überwachungsfunktionen innerhalb der
REx 5xx Schutzgeräte sind in bezug auf ihre Konfiguration im Schutzgerät völlig unab-
hängig voneinander. Der Benutzer kann die grundlegenden Algorithmen für ver-
schiedene Funktionen nicht eingeben oder ändern, da sich diese in den digitalen
Signalprozessoren befinden und ausführlich in Abhängigkeit vom verwendeten Typ ge-
testet wurden. Der Benutzer kann verschiedene Funktionen in den Schutzgeräten kon-
figurieren, um diese an spezielle Anforderungen bestimmter Anwendungen
anzupassen.
Für die Konfiguration der Schutzgeräte werden weitere logische Systeme benötigt. Au-
ßerdem müssen spezielle logische Systeme integriert werden, die verschiedene logische
Gatter und Zeitglieder verwenden.
)XQNWLRQVZHLVH
,QYHUWHU ,19
Der Funktionsbaustein INV wird zum Invertieren der booleschen Variable am Eingang
verwendet. Der Funktionsbaustein (Abbildung 6) verfügt über einen Eingang mit der
Bezeichnung IVnn-INPUT, wobei nn für die Seriennummer des Bausteins steht. Jedes
INV-System verfügt über einen Ausgang mit der Bezeichnung IVnn-OUT.
IVnn
INPUT
OUT
1
99000021.vsd

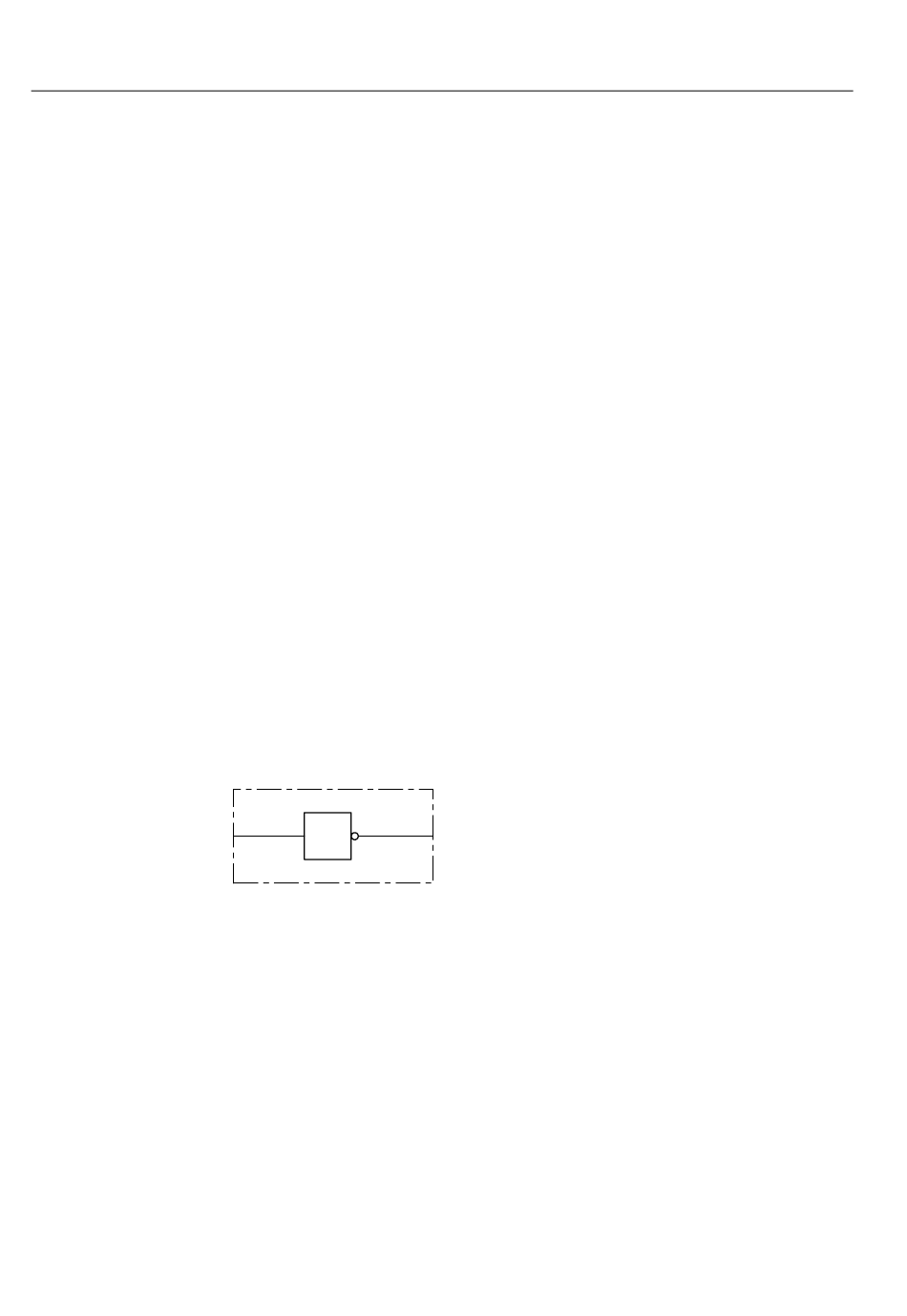

$EELOGXQJ  )XQNWLRQVEDXVWHLQGLDJUDPP GHU ,QYHUWHUIXQNWLRQ ,19
