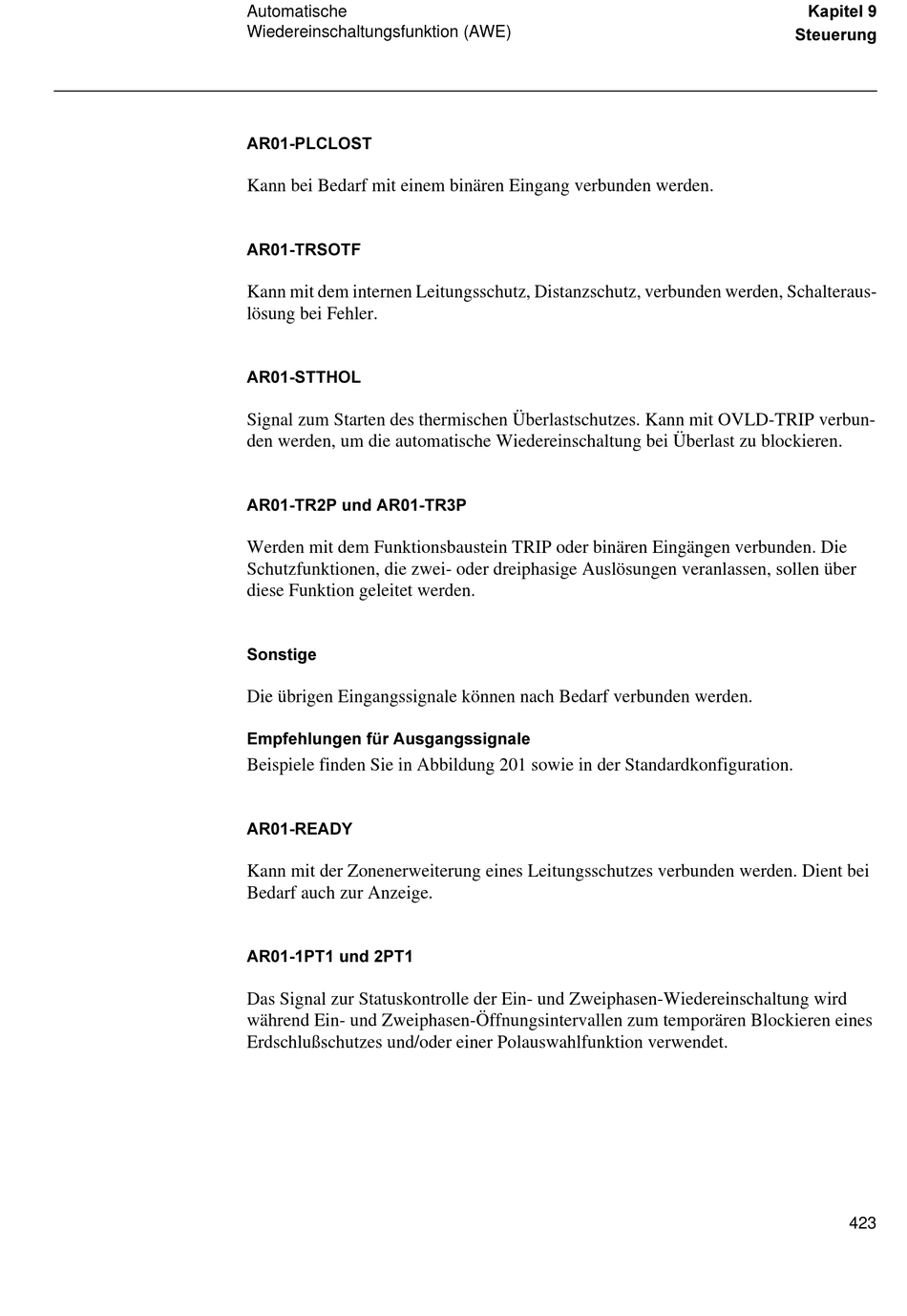

ABB REL 511 2.3 Serie Anwendungshandbuch Seite 433

.DSLWHO
Automatische
Wiedereinschaltungsfunktion (AWE) 6WHXHUXQJ
$53/&/267
Kann bei Bedarf mit einem binären Eingang verbunden werden.
$575627)
Kann mit dem internen Leitungsschutz, Distanzschutz, verbunden werden, Schalteraus-
lösung bei Fehler.
$5677+2/
Signal zum Starten des thermischen Überlastschutzes. Kann mit OVLD-TRIP verbun-
den werden, um die automatische Wiedereinschaltung bei Überlast zu blockieren.
$5753 XQG $5753
Werden mit dem Funktionsbaustein TRIP oder binären Eingängen verbunden. Die
Schutzfunktionen, die zwei- oder dreiphasige Auslösungen veranlassen, sollen über
diese Funktion geleitet werden.
6RQVWLJH
Die übrigen Eingangssignale können nach Bedarf verbunden werden.
(PSIHKOXQJHQ IU $XVJDQJVVLJQDOH
Beispiele finden Sie in Abbildung 201 sowie in der Standardkonfiguration.
$55($'<
Kann mit der Zonenerweiterung eines Leitungsschutzes verbunden werden. Dient bei
Bedarf auch zur Anzeige.
$537 XQG 37
Das Signal zur Statuskontrolle der Ein- und Zweiphasen-Wiedereinschaltung wird
während Ein- und Zweiphasen-Öffnungsintervallen zum temporären Blockieren eines
Erdschlußschutzes und/oder einer Polauswahlfunktion verwendet.
423
