Unabhängig und abhängig
zeitverzögerter Erdschlußschutz (TEF)
Dabei gilt:
ϕ
ist der Winkel zwischen 3I
IN> Richt ist der voreingestellte Betriebswert.
65°
IN>Dir

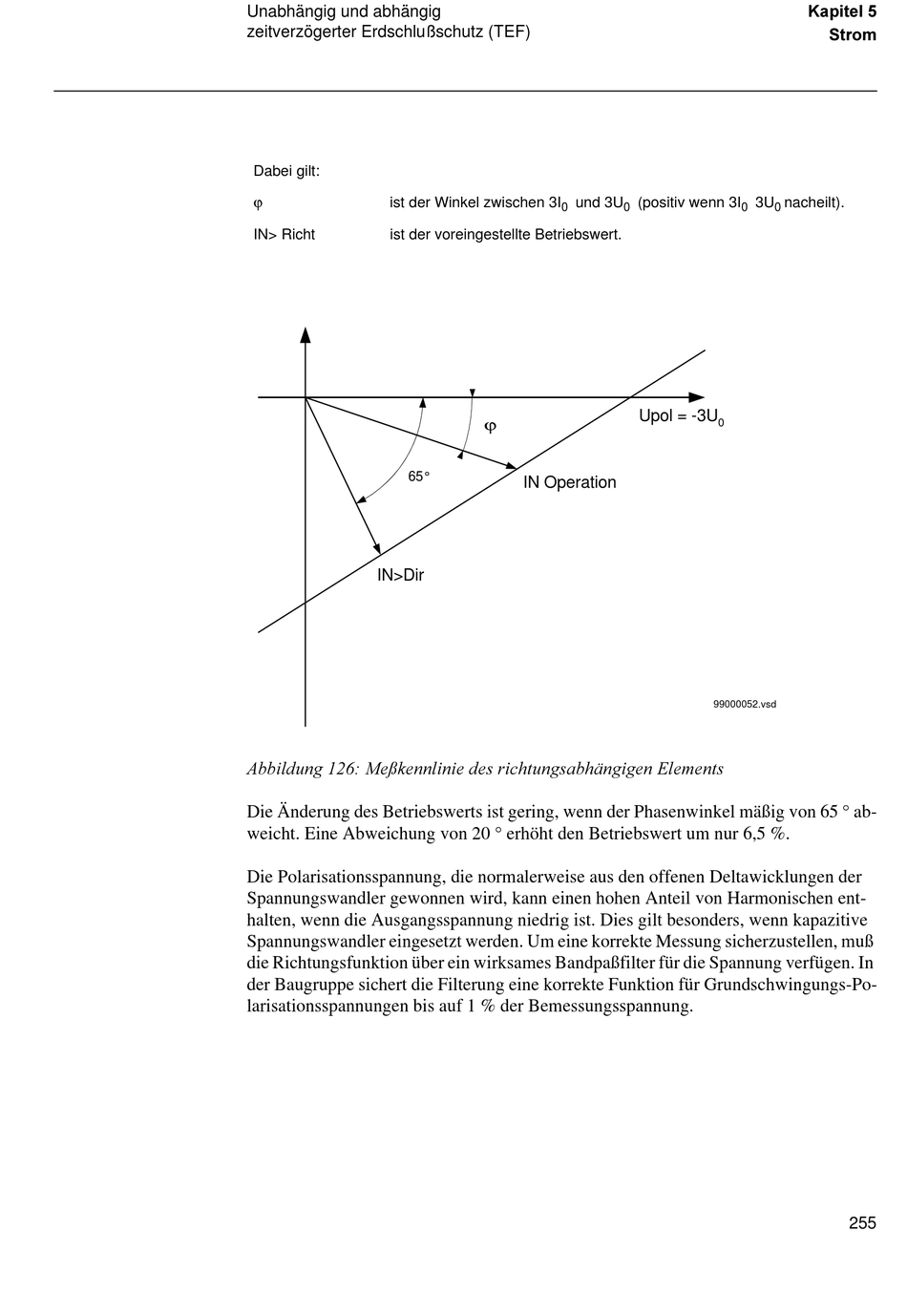

$EELOGXQJ  0H‰NHQQOLQLH GHV ULFKWXQJVDEKlQJLJHQ (OHPHQWV
Die Änderung des Betriebswerts ist gering, wenn der Phasenwinkel mäßig von 65 ° ab-
weicht. Eine Abweichung von 20 ° erhöht den Betriebswert um nur 6,5 %.
Die Polarisationsspannung, die normalerweise aus den offenen Deltawicklungen der
Spannungswandler gewonnen wird, kann einen hohen Anteil von Harmonischen ent-
halten, wenn die Ausgangsspannung niedrig ist. Dies gilt besonders, wenn kapazitive
Spannungswandler eingesetzt werden. Um eine korrekte Messung sicherzustellen, muß
die Richtungsfunktion über ein wirksames Bandpaßfilter für die Spannung verfügen. In
der Baugruppe sichert die Filterung eine korrekte Funktion für Grundschwingungs-Po-
larisationsspannungen bis auf 1 % der Bemessungsspannung.
und 3U (positiv wenn 3I
0 0
Upol = -3U
ϕ
IN Operation
.DSLWHO
6WURP
3U nacheilt).
0 0
0
99000052.vsd
255
