Schutz für radiale Speisung (PAP)
kreises werden sowohl die Mindestlänge des Auslöseimpulses als auch der Befehl für
ein Dreiphasen-Auslösen beim Start von zwei Phasen kontrolliert. Der Ein-/Dreipha-
senbetrieb der Wiedereinschaltungsfunktion variiert je nach Status des Leistungsschal-
tersignals CBCLOSED und dem Vorhandensein des Poldiskrepanzsignals POLDISC.
Sind die Bedingungen für eine Wiedereinschaltung erfüllt, wird in der/den betroffenen
Phase(n) ARSTL1, ARSTL2 und ARSTL3 ein Startsignal erzeugt. Das allgemeine
Startsignal ARSTART wird ebenfalls erzeugt. Bei einem Mehrfachphasenfehler wird

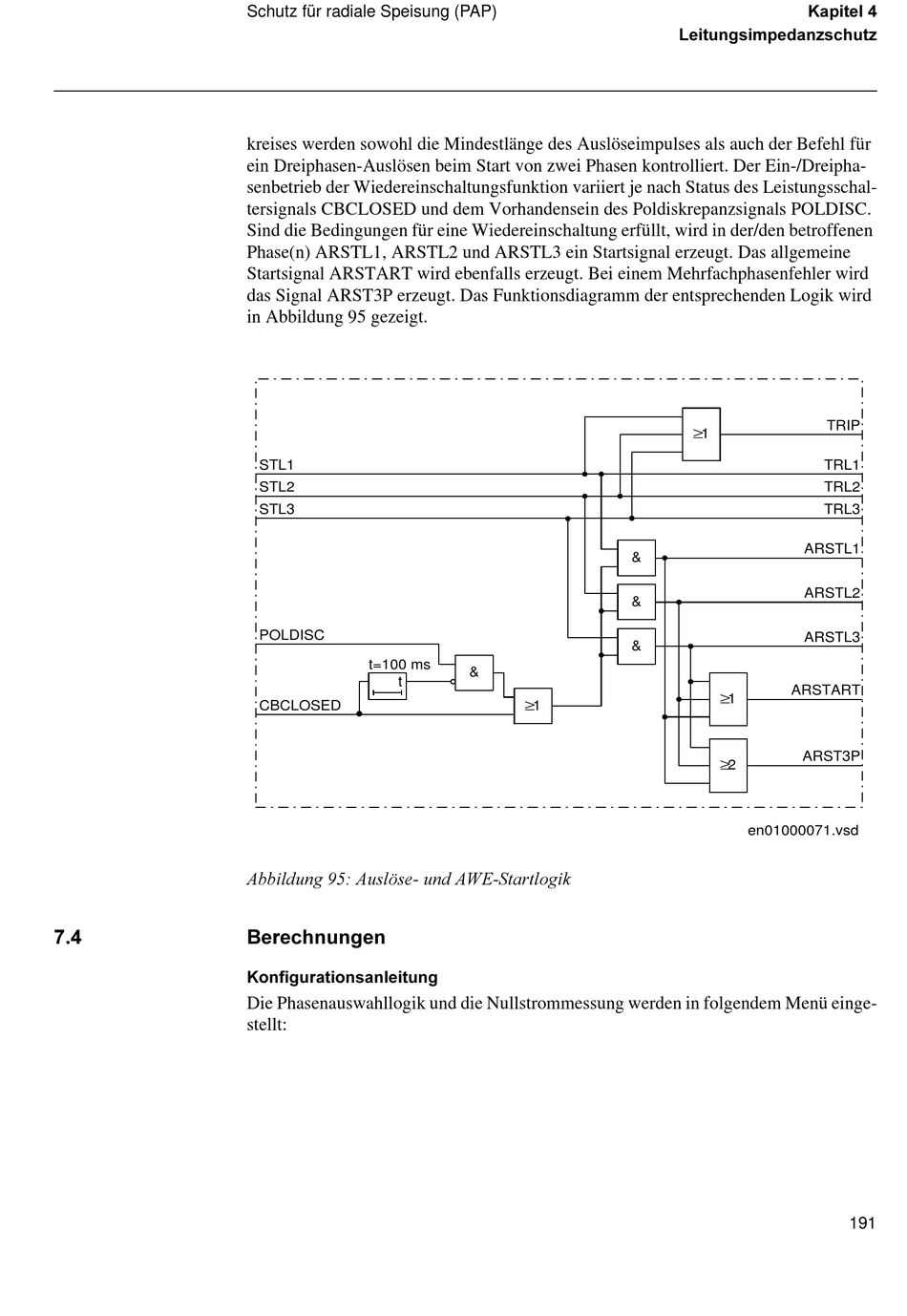

das Signal ARST3P erzeugt. Das Funktionsdiagramm der entsprechenden Logik wird
in Abbildung 95 gezeigt.
STL1
STL2
STL3
POLDISC
t=100 ms
t
CBCLOSED
$EELOGXQJ  $XVO|VH XQG $:(6WDUWORJLN
%HUHFKQXQJHQ
.RQILJXUDWLRQVDQOHLWXQJ
Die Phasenauswahllogik und die Nullstrommessung werden in folgendem Menü einge-
stellt:
&
&
&
&
≥1
.DSLWHO
/HLWXQJVLPSHGDQ]VFKXW]
TRIP
≥1
TRL1
TRL2
TRL3
ARSTL1
ARSTL2
ARSTL3
ARSTART
≥1
ARST3P
≥2
en01000071.vsd
191
