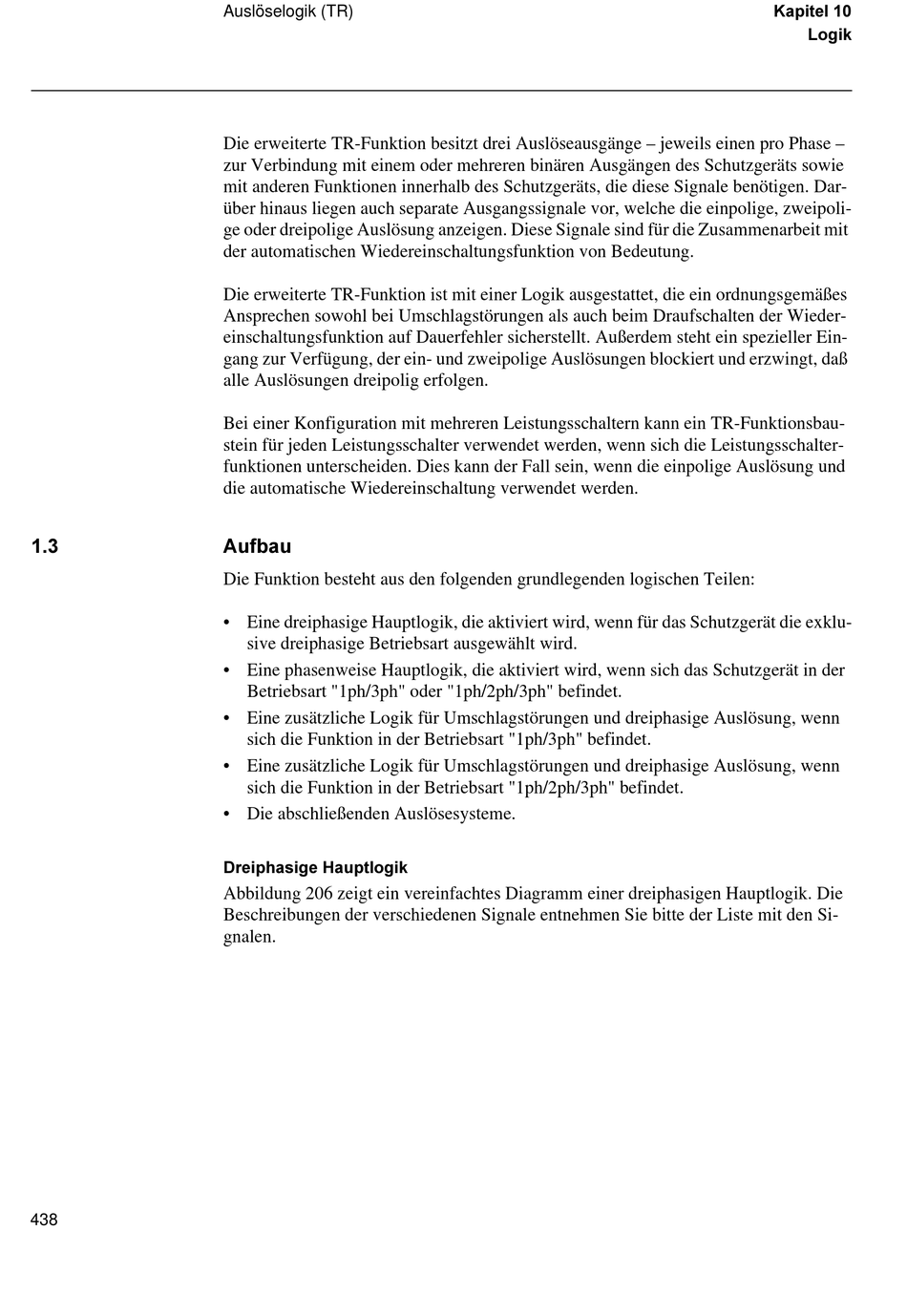

Auslöselogik (TR)
Die erweiterte TR-Funktion besitzt drei Auslöseausgänge – jeweils einen pro Phase –
zur Verbindung mit einem oder mehreren binären Ausgängen des Schutzgeräts sowie
mit anderen Funktionen innerhalb des Schutzgeräts, die diese Signale benötigen. Dar-
über hinaus liegen auch separate Ausgangssignale vor, welche die einpolige, zweipoli-
ge oder dreipolige Auslösung anzeigen. Diese Signale sind für die Zusammenarbeit mit
der automatischen Wiedereinschaltungsfunktion von Bedeutung.
Die erweiterte TR-Funktion ist mit einer Logik ausgestattet, die ein ordnungsgemäßes
Ansprechen sowohl bei Umschlagstörungen als auch beim Draufschalten der Wieder-
einschaltungsfunktion auf Dauerfehler sicherstellt. Außerdem steht ein spezieller Ein-
gang zur Verfügung, der ein- und zweipolige Auslösungen blockiert und erzwingt, daß
alle Auslösungen dreipolig erfolgen.
Bei einer Konfiguration mit mehreren Leistungsschaltern kann ein TR-Funktionsbau-
stein für jeden Leistungsschalter verwendet werden, wenn sich die Leistungsschalter-
funktionen unterscheiden. Dies kann der Fall sein, wenn die einpolige Auslösung und
die automatische Wiedereinschaltung verwendet werden.
$XIEDX
Die Funktion besteht aus den folgenden grundlegenden logischen Teilen:
• Eine dreiphasige Hauptlogik, die aktiviert wird, wenn für das Schutzgerät die exklu-
sive dreiphasige Betriebsart ausgewählt wird.
• Eine phasenweise Hauptlogik, die aktiviert wird, wenn sich das Schutzgerät in der
Betriebsart "1ph/3ph" oder "1ph/2ph/3ph" befindet.
• Eine zusätzliche Logik für Umschlagstörungen und dreiphasige Auslösung, wenn
sich die Funktion in der Betriebsart "1ph/3ph" befindet.
• Eine zusätzliche Logik für Umschlagstörungen und dreiphasige Auslösung, wenn
sich die Funktion in der Betriebsart "1ph/2ph/3ph" befindet.
• Die abschließenden Auslösesysteme.
'UHLSKDVLJH +DXSWORJLN
Abbildung 206 zeigt ein vereinfachtes Diagramm einer dreiphasigen Hauptlogik. Die
Beschreibungen der verschiedenen Signale entnehmen Sie bitte der Liste mit den Si-
gnalen.
