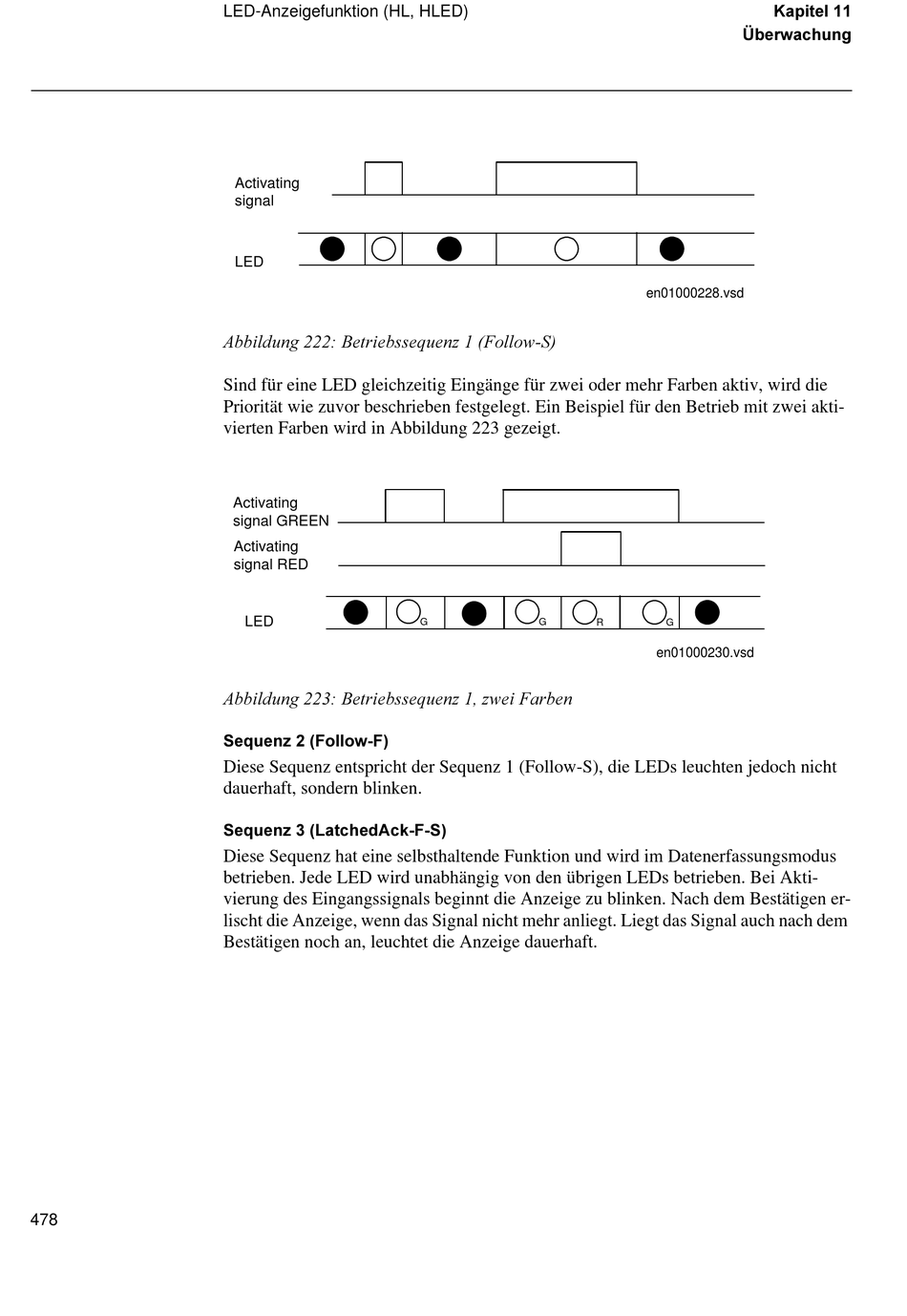

LED-Anzeigefunktion (HL, HLED)

$EELOGXQJ %HWULHEVVHTXHQ] )ROORZ6

Sind für eine LED gleichzeitig Eingänge für zwei oder mehr Farben aktiv, wird die

Priorität wie zuvor beschrieben festgelegt. Ein Beispiel für den Betrieb mit zwei akti-

vierten Farben wird in Abbildung 223 gezeigt.

signal GREEN

$EELOGXQJ %HWULHEVVHTXHQ] ]ZHL )DUEHQ

6HTXHQ] )ROORZ)

Diese Sequenz entspricht der Sequenz 1 (Follow-S), die LEDs leuchten jedoch nicht

dauerhaft, sondern blinken.

6HTXHQ] /DWFKHG$FN)6

Diese Sequenz hat eine selbsthaltende Funktion und wird im Datenerfassungsmodus

betrieben. Jede LED wird unabhängig von den übrigen LEDs betrieben. Bei Akti-

vierung des Eingangssignals beginnt die Anzeige zu blinken. Nach dem Bestätigen er-

lischt die Anzeige, wenn das Signal nicht mehr anliegt. Liegt das Signal auch nach dem

Bestätigen noch an, leuchtet die Anzeige dauerhaft.

en01000228.vsd

en01000230.vsd
