Galvanisches Nahbereichsmodul

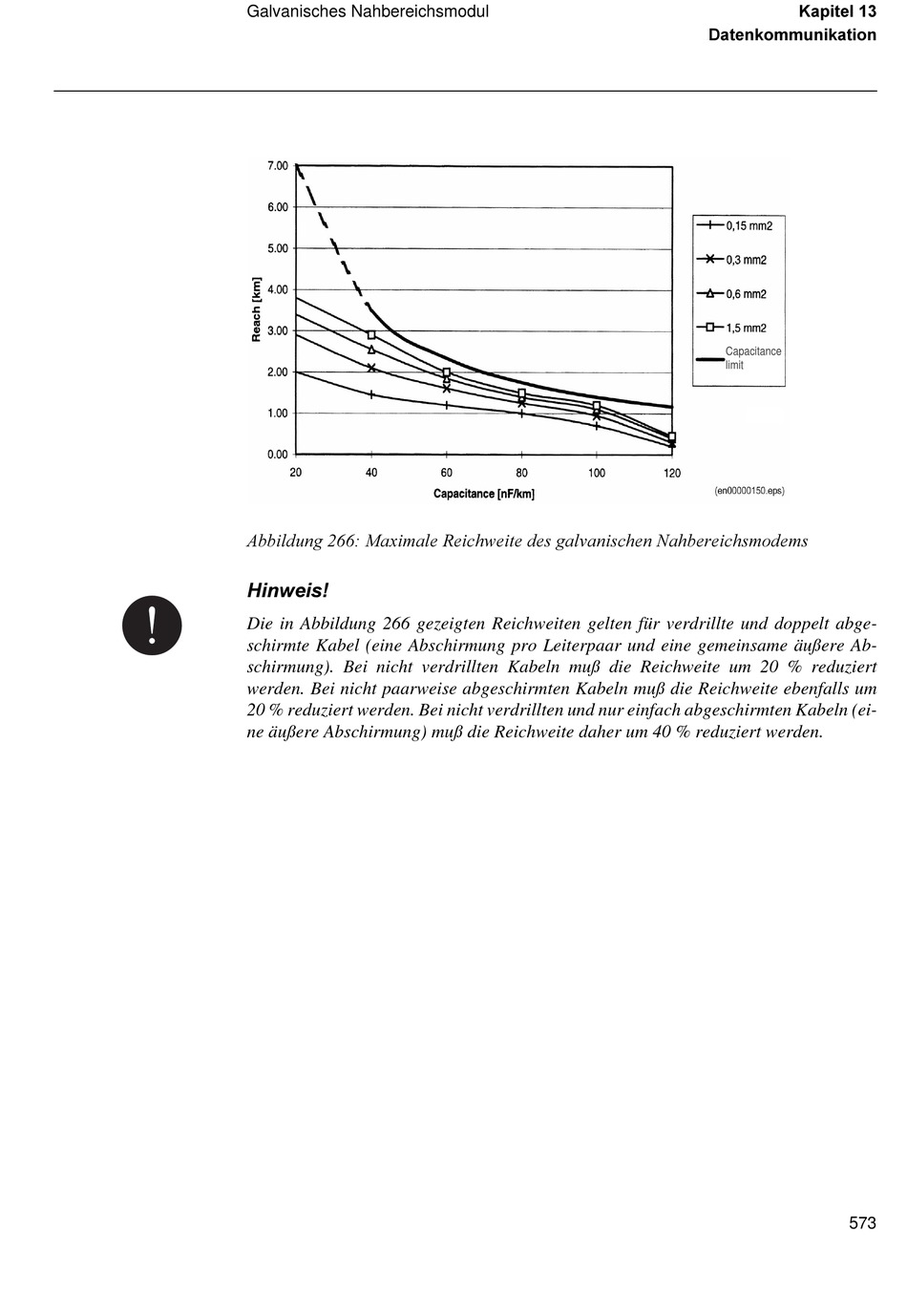

$EELOGXQJ 0D[LPDOH 5HLFKZHLWH GHV JDOYDQLVFKHQ 1DKEHUHLFKVPRGHPV

Die in Abbildung 266 gezeigten Reichweiten gelten für verdrillte und doppelt abge-

schirmte Kabel (eine Abschirmung pro Leiterpaar und eine gemeinsame äußere Ab-

schirmung). Bei nicht verdrillten Kabeln muß die Reichweite um 20 % reduziert

werden. Bei nicht paarweise abgeschirmten Kabeln muß die Reichweite ebenfalls um

20 % reduziert werden. Bei nicht verdrillten und nur einfach abgeschirmten Kabeln (ei-

ne äußere Abschirmung) muß die Reichweite daher um 40 % reduziert werden.

'DWHQNRPPXQLNDWLRQ
