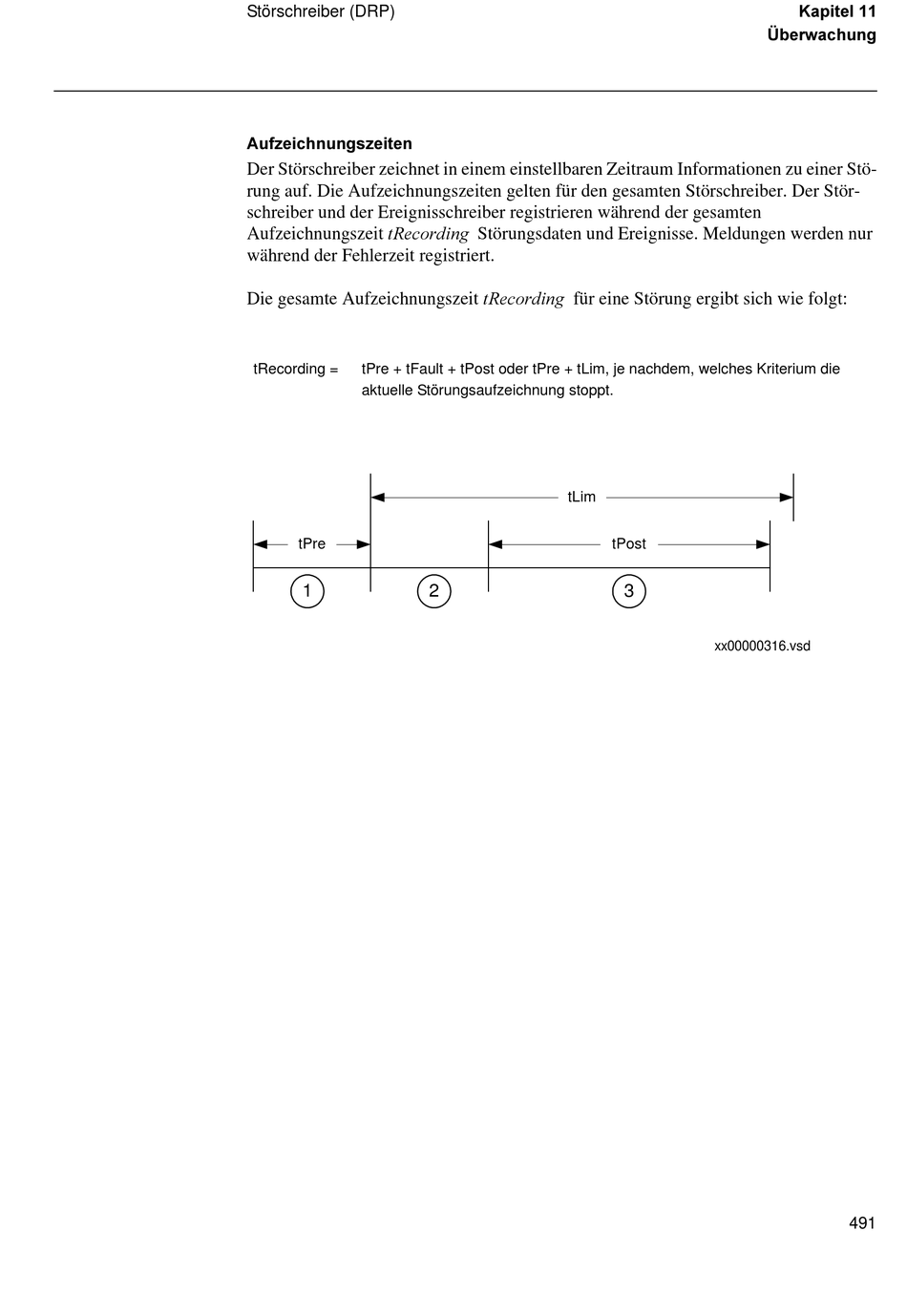

ABB REL 511 2.3 Serie Anwendungshandbuch Seite 501

Störschreiber (DRP)
$XI]HLFKQXQJV]HLWHQ
Der Störschreiber zeichnet in einem einstellbaren Zeitraum Informationen zu einer Stö-
rung auf. Die Aufzeichnungszeiten gelten für den gesamten Störschreiber. Der Stör-
schreiber und der Ereignisschreiber registrieren während der gesamten
Aufzeichnungszeit W5HFRUGLQJ Störungsdaten und Ereignisse. Meldungen werden nur
während der Fehlerzeit registriert.
Die gesamte Aufzeichnungszeit W5HFRUGLQJ für eine Störung ergibt sich wie folgt:
tRecording = tPre + tFault + tPost oder tPre + tLim, je nachdem, welches Kriterium die
aktuelle Störungsaufzeichnung stoppt.
tPre
1
tLim
2
hEHUZDFKXQJ
tPost
3
xx00000316.vsd
.DSLWHO
491
