ABB REL 511 2.3 Serie Anwendungshandbuch Seite 360



350
Stromwandlerüberwachung (CTSU)
| ∑ I
| - | I |
phase ref
I
MinOp

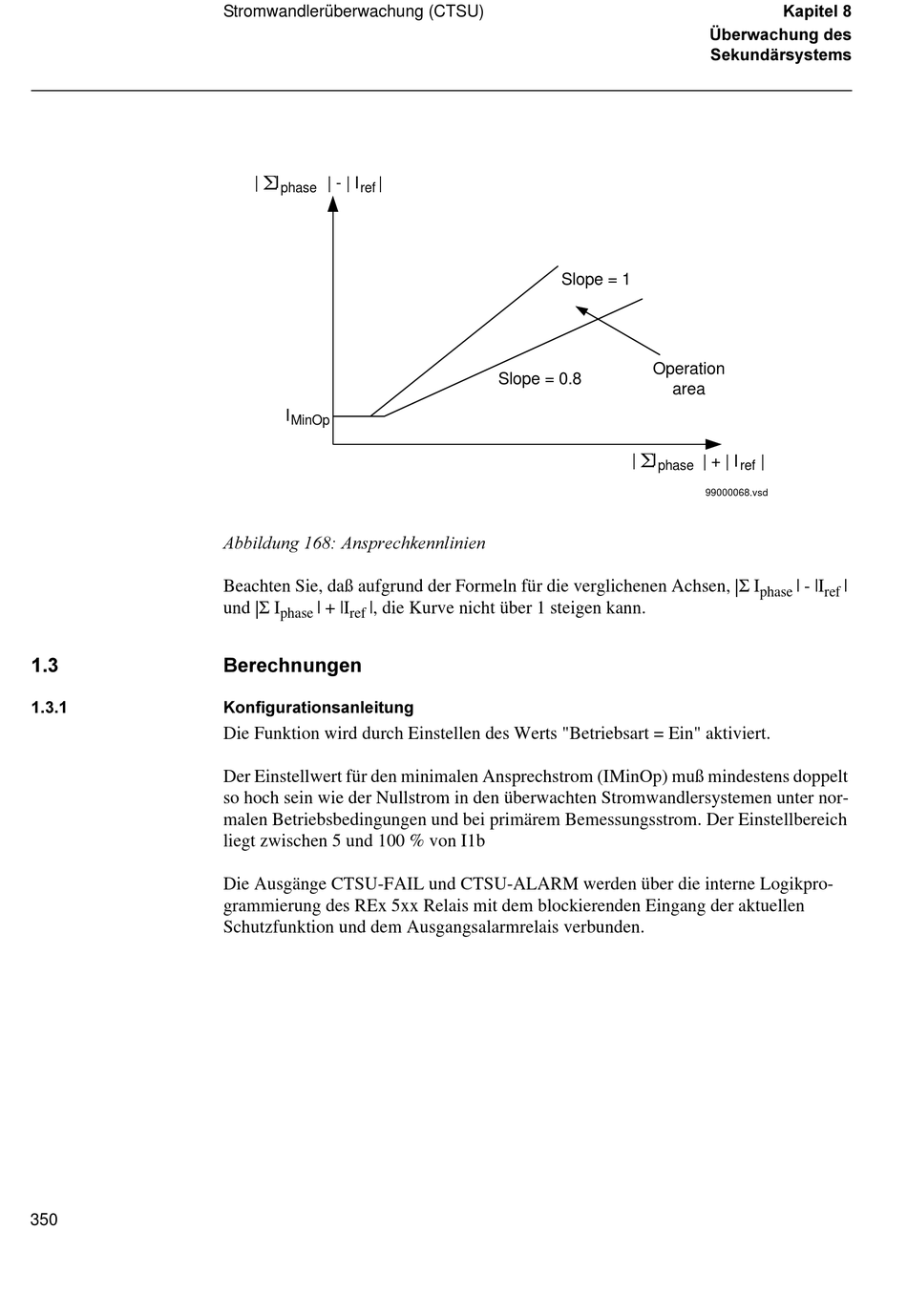

$EELOGXQJ  $QVSUHFKNHQQOLQLHQ
Beachten Sie, daß aufgrund der Formeln für die verglichenen Achsen, |Σ I
und |Σ I
| + |I |, die Kurve nicht über 1 steigen kann.
phase ref
%HUHFKQXQJHQ
.RQILJXUDWLRQVDQOHLWXQJ
Die Funktion wird durch Einstellen des Werts "Betriebsart = Ein" aktiviert.
Der Einstellwert für den minimalen Ansprechstrom (IMinOp) muß mindestens doppelt
so hoch sein wie der Nullstrom in den überwachten Stromwandlersystemen unter nor-
malen Betriebsbedingungen und bei primärem Bemessungsstrom. Der Einstellbereich
liegt zwischen 5 und 100 % von I1b
Die Ausgänge CTSU-FAIL und CTSU-ALARM werden über die interne Logikpro-
grammierung des REx 5xx Relais mit dem blockierenden Eingang der aktuellen
Schutzfunktion und dem Ausgangsalarmrelais verbunden.
Slope = 1
Operation
Slope = 0.8
| ∑ I
phase
.DSLWHO
hEHUZDFKXQJ GHV
6HNXQGlUV\VWHPV
area
| + | I |
ref
99000068.vsd
| - |I
phase ref
|
