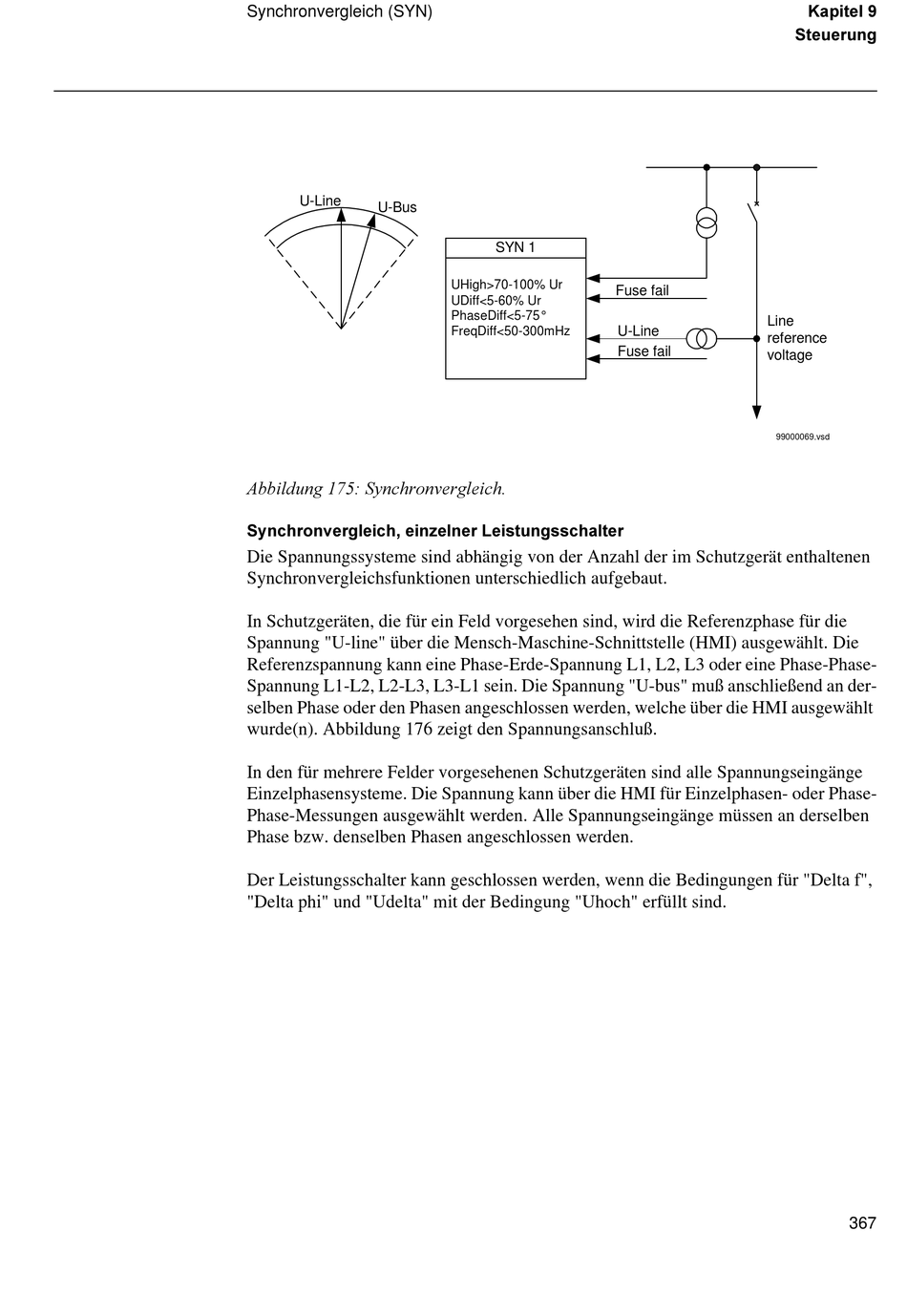

Synchronvergleich (SYN)
U-Line
U-Bus
$EELOGXQJ  6\QFKURQYHUJOHLFK
6\QFKURQYHUJOHLFK HLQ]HOQHU /HLVWXQJVVFKDOWHU
Die Spannungssysteme sind abhängig von der Anzahl der im Schutzgerät enthaltenen
Synchronvergleichsfunktionen unterschiedlich aufgebaut.
In Schutzgeräten, die für ein Feld vorgesehen sind, wird die Referenzphase für die
Spannung "U-line" über die Mensch-Maschine-Schnittstelle (HMI) ausgewählt. Die
Referenzspannung kann eine Phase-Erde-Spannung L1, L2, L3 oder eine Phase-Phase-
Spannung L1-L2, L2-L3, L3-L1 sein. Die Spannung "U-bus" muß anschließend an der-
selben Phase oder den Phasen angeschlossen werden, welche über die HMI ausgewählt
wurde(n). Abbildung 176 zeigt den Spannungsanschluß.
In den für mehrere Felder vorgesehenen Schutzgeräten sind alle Spannungseingänge
Einzelphasensysteme. Die Spannung kann über die HMI für Einzelphasen- oder Phase-
Phase-Messungen ausgewählt werden. Alle Spannungseingänge müssen an derselben
Phase bzw. denselben Phasen angeschlossen werden.
Der Leistungsschalter kann geschlossen werden, wenn die Bedingungen für "Delta f",
"Delta phi" und "Udelta" mit der Bedingung "Uhoch" erfüllt sind.
SYN 1
UHigh>70-100% Ur
Fuse fail
UDiff<5-60% Ur
PhaseDiff<5-75°
U-Line
FreqDiff<50-300mHz
Fuse fail
.DSLWHO
6WHXHUXQJ
Line
reference
voltage
99000069.vsd
367
