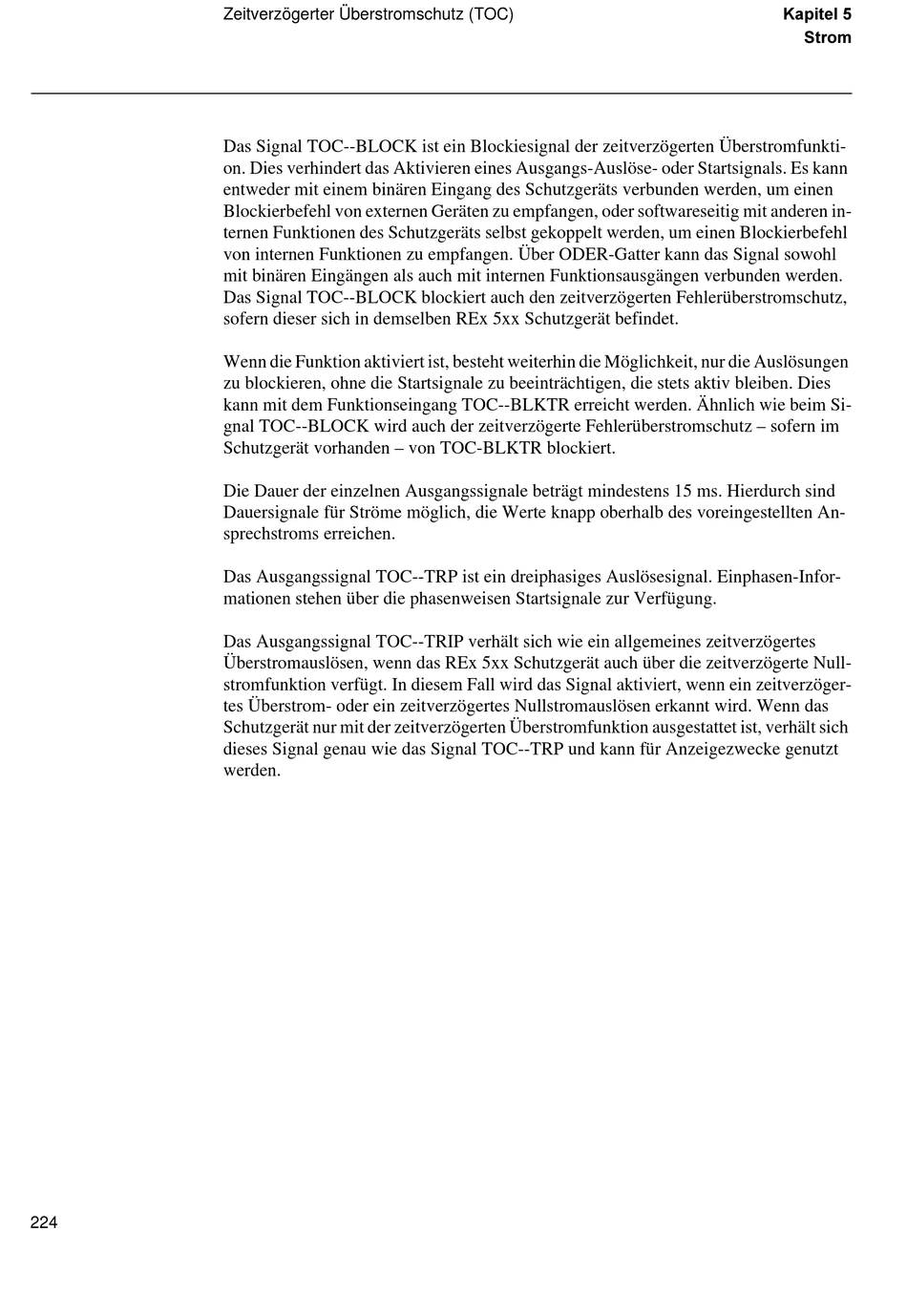

Zeitverzögerter Überstromschutz (TOC)
6WURP
Das Signal TOC--BLOCK ist ein Blockiesignal der zeitverzögerten Überstromfunkti-
on. Dies verhindert das Aktivieren eines Ausgangs-Auslöse- oder Startsignals. Es kann
entweder mit einem binären Eingang des Schutzgeräts verbunden werden, um einen
Blockierbefehl von externen Geräten zu empfangen, oder softwareseitig mit anderen in-
ternen Funktionen des Schutzgeräts selbst gekoppelt werden, um einen Blockierbefehl
von internen Funktionen zu empfangen. Über ODER-Gatter kann das Signal sowohl
mit binären Eingängen als auch mit internen Funktionsausgängen verbunden werden.
Das Signal TOC--BLOCK blockiert auch den zeitverzögerten Fehlerüberstromschutz,
sofern dieser sich in demselben REx 5xx Schutzgerät befindet.
Wenn die Funktion aktiviert ist, besteht weiterhin die Möglichkeit, nur die Auslösungen
zu blockieren, ohne die Startsignale zu beeinträchtigen, die stets aktiv bleiben. Dies
kann mit dem Funktionseingang TOC--BLKTR erreicht werden. Ähnlich wie beim Si-
gnal TOC--BLOCK wird auch der zeitverzögerte Fehlerüberstromschutz – sofern im
Schutzgerät vorhanden – von TOC-BLKTR blockiert.
Die Dauer der einzelnen Ausgangssignale beträgt mindestens 15 ms. Hierdurch sind
Dauersignale für Ströme möglich, die Werte knapp oberhalb des voreingestellten An-
sprechstroms erreichen.
Das Ausgangssignal TOC--TRP ist ein dreiphasiges Auslösesignal. Einphasen-Infor-
mationen stehen über die phasenweisen Startsignale zur Verfügung.
Das Ausgangssignal TOC--TRIP verhält sich wie ein allgemeines zeitverzögertes
Überstromauslösen, wenn das REx 5xx Schutzgerät auch über die zeitverzögerte Null-
stromfunktion verfügt. In diesem Fall wird das Signal aktiviert, wenn ein zeitverzöger-
tes Überstrom- oder ein zeitverzögertes Nullstromauslösen erkannt wird. Wenn das
Schutzgerät nur mit der zeitverzögerten Überstromfunktion ausgestattet ist, verhält sich
dieses Signal genau wie das Signal TOC--TRP und kann für Anzeigezwecke genutzt
werden.
