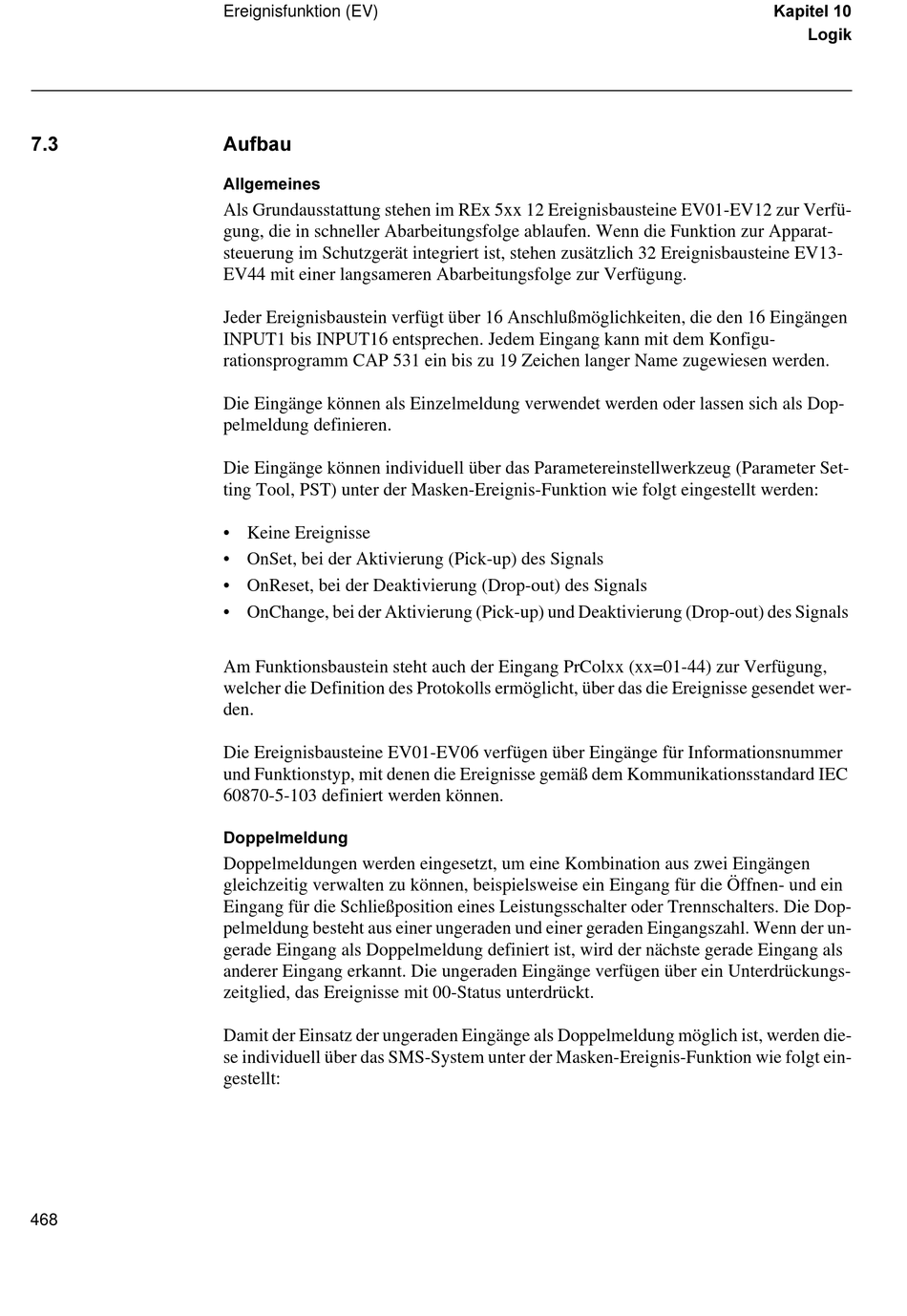

Ereignisfunktion (EV)
/RJLN
 $XIEDX
$OOJHPHLQHV
Als Grundausstattung stehen im REx 5xx 12 Ereignisbausteine EV01-EV12 zur Verfü-
gung, die in schneller Abarbeitungsfolge ablaufen. Wenn die Funktion zur Apparat-
steuerung im Schutzgerät integriert ist, stehen zusätzlich 32 Ereignisbausteine EV13-
EV44 mit einer langsameren Abarbeitungsfolge zur Verfügung.
Jeder Ereignisbaustein verfügt über 16 Anschlußmöglichkeiten, die den 16 Eingängen
INPUT1 bis INPUT16 entsprechen. Jedem Eingang kann mit dem Konfigu-
rationsprogramm CAP 531 ein bis zu 19 Zeichen langer Name zugewiesen werden.
Die Eingänge können als Einzelmeldung verwendet werden oder lassen sich als Dop-
pelmeldung definieren.
Die Eingänge können individuell über das Parametereinstellwerkzeug (Parameter Set-
ting Tool, PST) unter der Masken-Ereignis-Funktion wie folgt eingestellt werden:
• Keine Ereignisse
• OnSet, bei der Aktivierung (Pick-up) des Signals
• OnReset, bei der Deaktivierung (Drop-out) des Signals
• OnChange, bei der Aktivierung (Pick-up) und Deaktivierung (Drop-out) des Signals
Am Funktionsbaustein steht auch der Eingang PrColxx (xx=01-44) zur Verfügung,
welcher die Definition des Protokolls ermöglicht, über das die Ereignisse gesendet wer-
den.
Die Ereignisbausteine EV01-EV06 verfügen über Eingänge für Informationsnummer
und Funktionstyp, mit denen die Ereignisse gemäß dem Kommunikationsstandard IEC
60870-5-103 definiert werden können.
'RSSHOPHOGXQJ
Doppelmeldungen werden eingesetzt, um eine Kombination aus zwei Eingängen
gleichzeitig verwalten zu können, beispielsweise ein Eingang für die Öffnen- und ein
Eingang für die Schließposition eines Leistungsschalter oder Trennschalters. Die Dop-
pelmeldung besteht aus einer ungeraden und einer geraden Eingangszahl. Wenn der un-
gerade Eingang als Doppelmeldung definiert ist, wird der nächste gerade Eingang als
anderer Eingang erkannt. Die ungeraden Eingänge verfügen über ein Unterdrückungs-
zeitglied, das Ereignisse mit 00-Status unterdrückt.
Damit der Einsatz der ungeraden Eingänge als Doppelmeldung möglich ist, werden die-
se individuell über das SMS-System unter der Masken-Ereignis-Funktion wie folgt ein-
gestellt:
