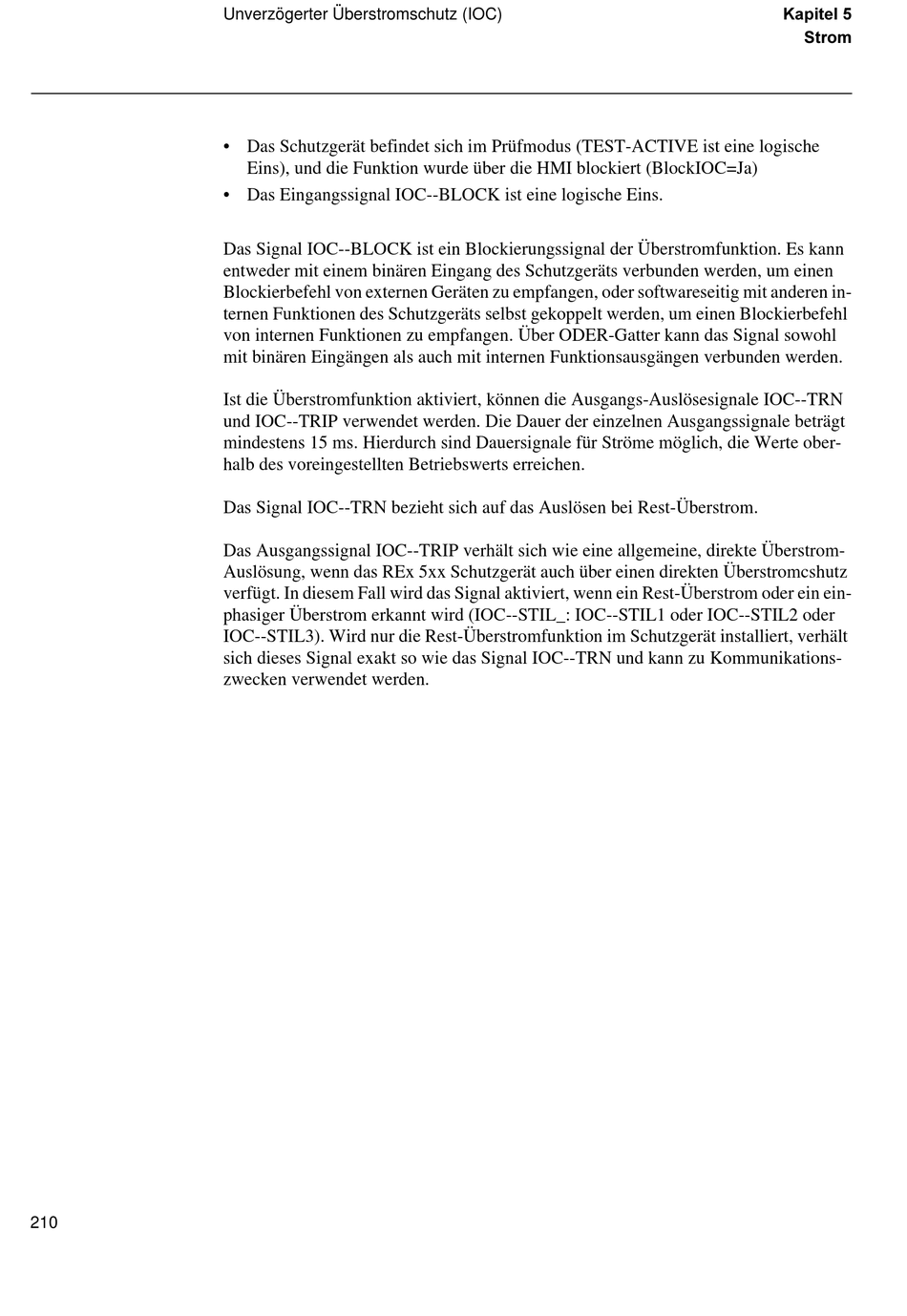

Unverzögerter Überstromschutz (IOC)
6WURP
• Das Schutzgerät befindet sich im Prüfmodus (TEST-ACTIVE ist eine logische
Eins), und die Funktion wurde über die HMI blockiert (BlockIOC=Ja)
• Das Eingangssignal IOC--BLOCK ist eine logische Eins.
Das Signal IOC--BLOCK ist ein Blockierungssignal der Überstromfunktion. Es kann
entweder mit einem binären Eingang des Schutzgeräts verbunden werden, um einen
Blockierbefehl von externen Geräten zu empfangen, oder softwareseitig mit anderen in-
ternen Funktionen des Schutzgeräts selbst gekoppelt werden, um einen Blockierbefehl
von internen Funktionen zu empfangen. Über ODER-Gatter kann das Signal sowohl
mit binären Eingängen als auch mit internen Funktionsausgängen verbunden werden.
Ist die Überstromfunktion aktiviert, können die Ausgangs-Auslösesignale IOC--TRN
und IOC--TRIP verwendet werden. Die Dauer der einzelnen Ausgangssignale beträgt
mindestens 15 ms. Hierdurch sind Dauersignale für Ströme möglich, die Werte ober-
halb des voreingestellten Betriebswerts erreichen.
Das Signal IOC--TRN bezieht sich auf das Auslösen bei Rest-Überstrom.
Das Ausgangssignal IOC--TRIP verhält sich wie eine allgemeine, direkte Überstrom-
Auslösung, wenn das REx 5xx Schutzgerät auch über einen direkten Überstromcshutz
verfügt. In diesem Fall wird das Signal aktiviert, wenn ein Rest-Überstrom oder ein ein-
phasiger Überstrom erkannt wird (IOC--STIL_: IOC--STIL1 oder IOC--STIL2 oder
IOC--STIL3). Wird nur die Rest-Überstromfunktion im Schutzgerät installiert, verhält
sich dieses Signal exakt so wie das Signal IOC--TRN und kann zu Kommunikations-
zwecken verwendet werden.
