394

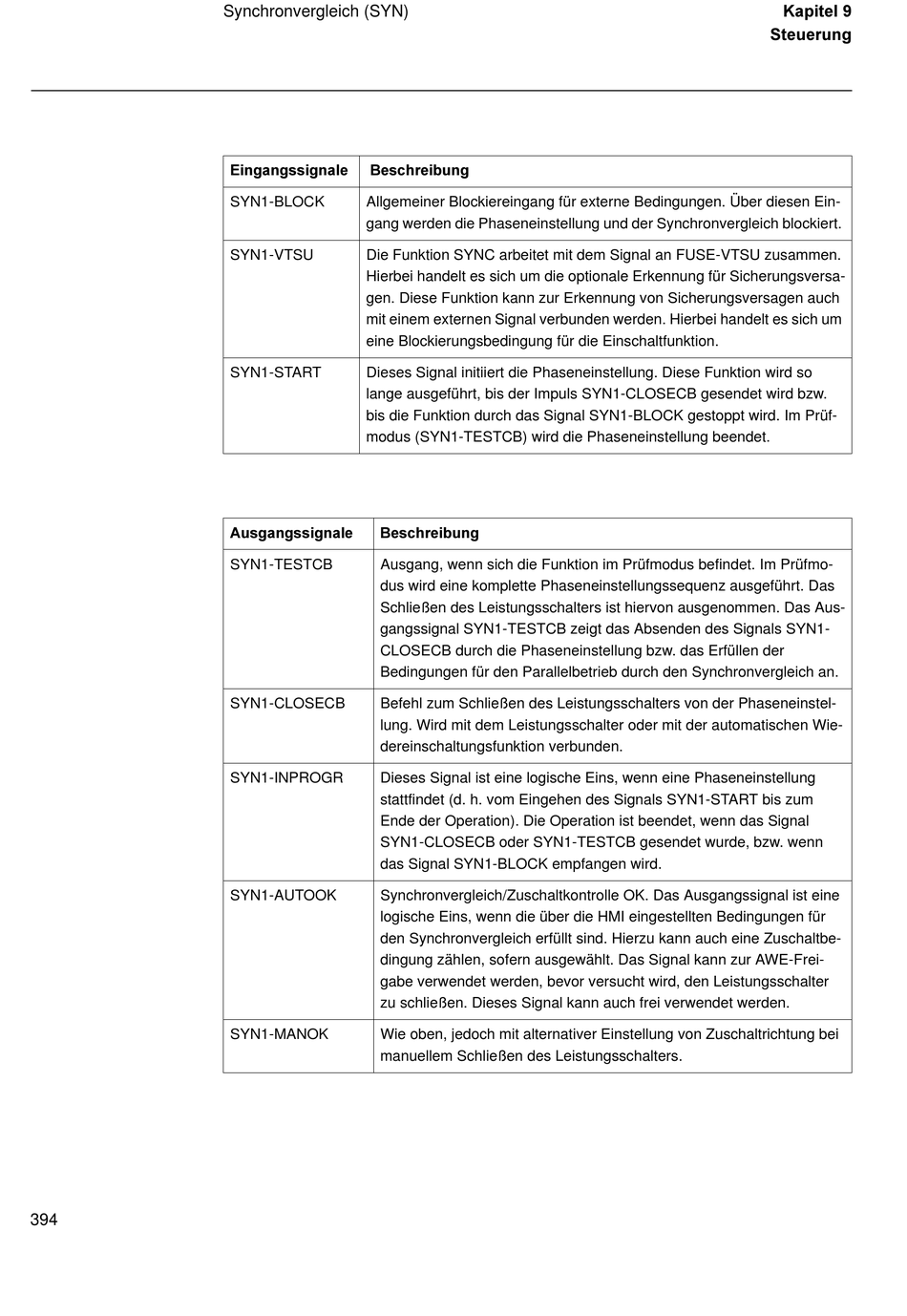

Synchronvergleich (SYN)
(LQJDQJVVLJQDOH %HVFKUHLEXQJ
SYN1-BLOCK Allgemeiner Blockiereingang für externe Bedingungen. Über diesen Ein-
gang werden die Phaseneinstellung und der Synchronvergleich blockiert.
SYN1-VTSU Die Funktion SYNC arbeitet mit dem Signal an FUSE-VTSU zusammen.
Hierbei handelt es sich um die optionale Erkennung für Sicherungsversa-
gen. Diese Funktion kann zur Erkennung von Sicherungsversagen auch
mit einem externen Signal verbunden werden. Hierbei handelt es sich um
eine Blockierungsbedingung für die Einschaltfunktion.
SYN1-START Dieses Signal initiiert die Phaseneinstellung. Diese Funktion wird so
lange ausgeführt, bis der Impuls SYN1-CLOSECB gesendet wird bzw.
bis die Funktion durch das Signal SYN1-BLOCK gestoppt wird. Im Prüf-
modus (SYN1-TESTCB) wird die Phaseneinstellung beendet.
$XVJDQJVVLJQDOH %HVFKUHLEXQJ
SYN1-TESTCB Ausgang, wenn sich die Funktion im Prüfmodus befindet. Im Prüfmo-
dus wird eine komplette Phaseneinstellungssequenz ausgeführt. Das
Schließen des Leistungsschalters ist hiervon ausgenommen. Das Aus-
gangssignal SYN1-TESTCB zeigt das Absenden des Signals SYN1-
CLOSECB durch die Phaseneinstellung bzw. das Erfüllen der
Bedingungen für den Parallelbetrieb durch den Synchronvergleich an.
SYN1-CLOSECB Befehl zum Schließen des Leistungsschalters von der Phaseneinstel-
lung. Wird mit dem Leistungsschalter oder mit der automatischen Wie-
dereinschaltungsfunktion verbunden.
SYN1-INPROGR Dieses Signal ist eine logische Eins, wenn eine Phaseneinstellung
stattfindet (d. h. vom Eingehen des Signals SYN1-START bis zum
Ende der Operation). Die Operation ist beendet, wenn das Signal
SYN1-CLOSECB oder SYN1-TESTCB gesendet wurde, bzw. wenn
das Signal SYN1-BLOCK empfangen wird.
SYN1-AUTOOK Synchronvergleich/Zuschaltkontrolle OK. Das Ausgangssignal ist eine
logische Eins, wenn die über die HMI eingestellten Bedingungen für
den Synchronvergleich erfüllt sind. Hierzu kann auch eine Zuschaltbe-
dingung zählen, sofern ausgewählt. Das Signal kann zur AWE-Frei-
gabe verwendet werden, bevor versucht wird, den Leistungsschalter
zu schließen. Dieses Signal kann auch frei verwendet werden.
SYN1-MANOK Wie oben, jedoch mit alternativer Einstellung von Zuschaltrichtung bei
manuellem Schließen des Leistungsschalters.
.DSLWHO
6WHXHUXQJ
