Empfindlicher gerichteter
Erdschlußschutz (WEF1)
Uref
Isolated network
Compensated network

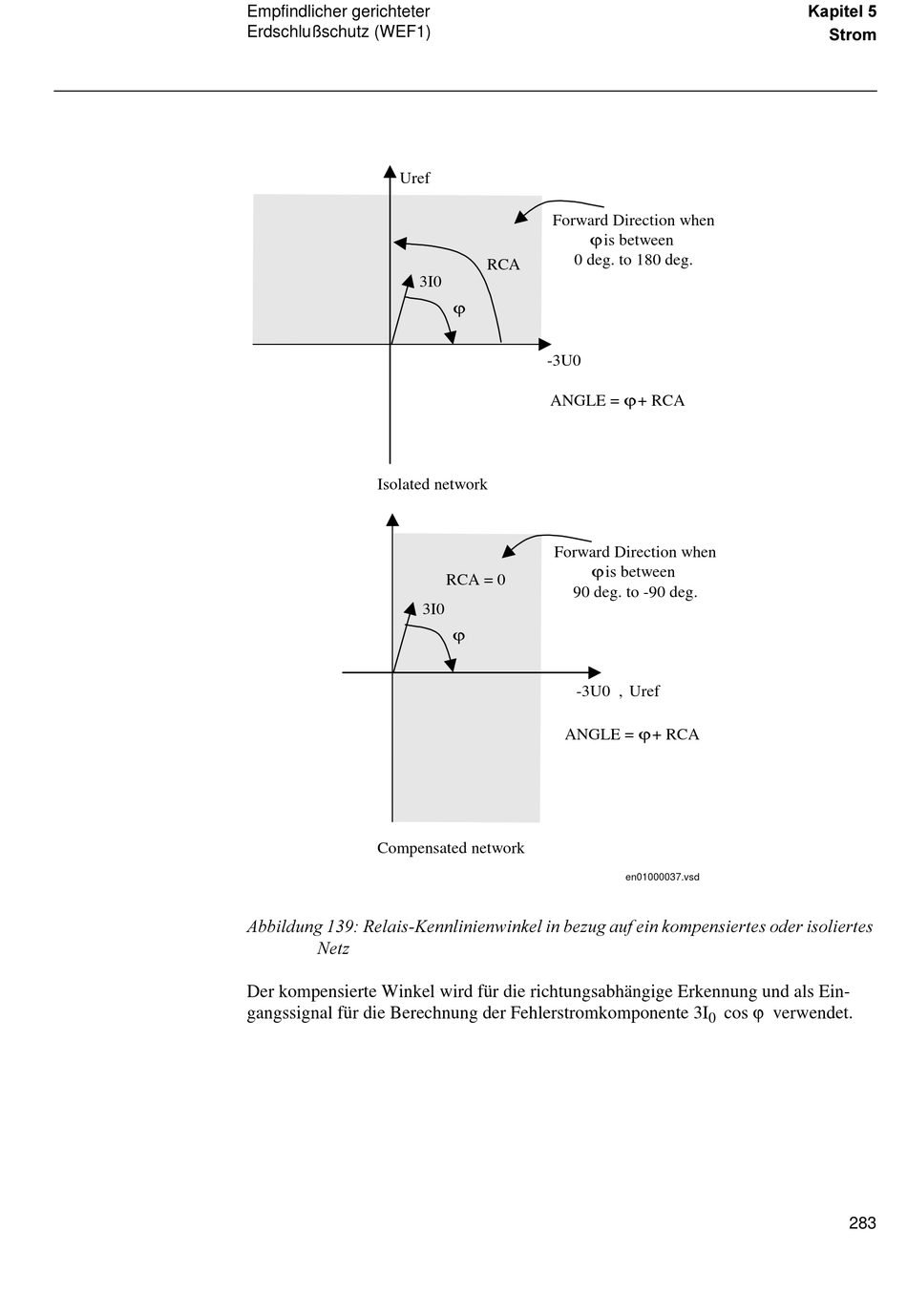

$EELOGXQJ  5HODLV.HQQOLQLHQZLQNHO LQ EH]XJ DXI HLQ NRPSHQVLHUWHV RGHU LVROLHUWHV
1HW]
Der kompensierte Winkel wird für die richtungsabhängige Erkennung und als Ein-
gangssignal für die Berechnung der Fehlerstromkomponente 3I
Forward Direction when
ϕ is between
0 deg. to 180 deg.
RCA
3I0
ϕ
-3U0
ANGLE = ϕ + RCA
Forward Direction when
RCA = 0
90 deg. to -90 deg.
3I0
ϕ
-3U0 , Uref
ANGLE = ϕ + RCA
ϕ is between
en01000037.vsd
cos ϕ verwendet.
0
.DSLWHO
6WURP
283
