Schutz für radiale Speisung (PAP)
erfolgt. Ist kein Blockierungssignal vorhanden, (BLOCK + VTSU, wobei VTSU ein Si-
gnal zur Erkennung von Sicherungsversagen ist) erzeugen die "Und-Systeme" die
Startsignale STL1, STL2 oder STL3, je nach Status der Phasenauswahl-Ausgangssi-
gnale PHSL1, PHSL2, PHSL3. Liegt das Signal BLOCK oder VTSU an, wird der Be-
trieb unterdrückt.
)XQNWLRQ ]XU YHU]|JHUWHQ $EVFKDOWXQJ YRQ 6W|UXQJHQ

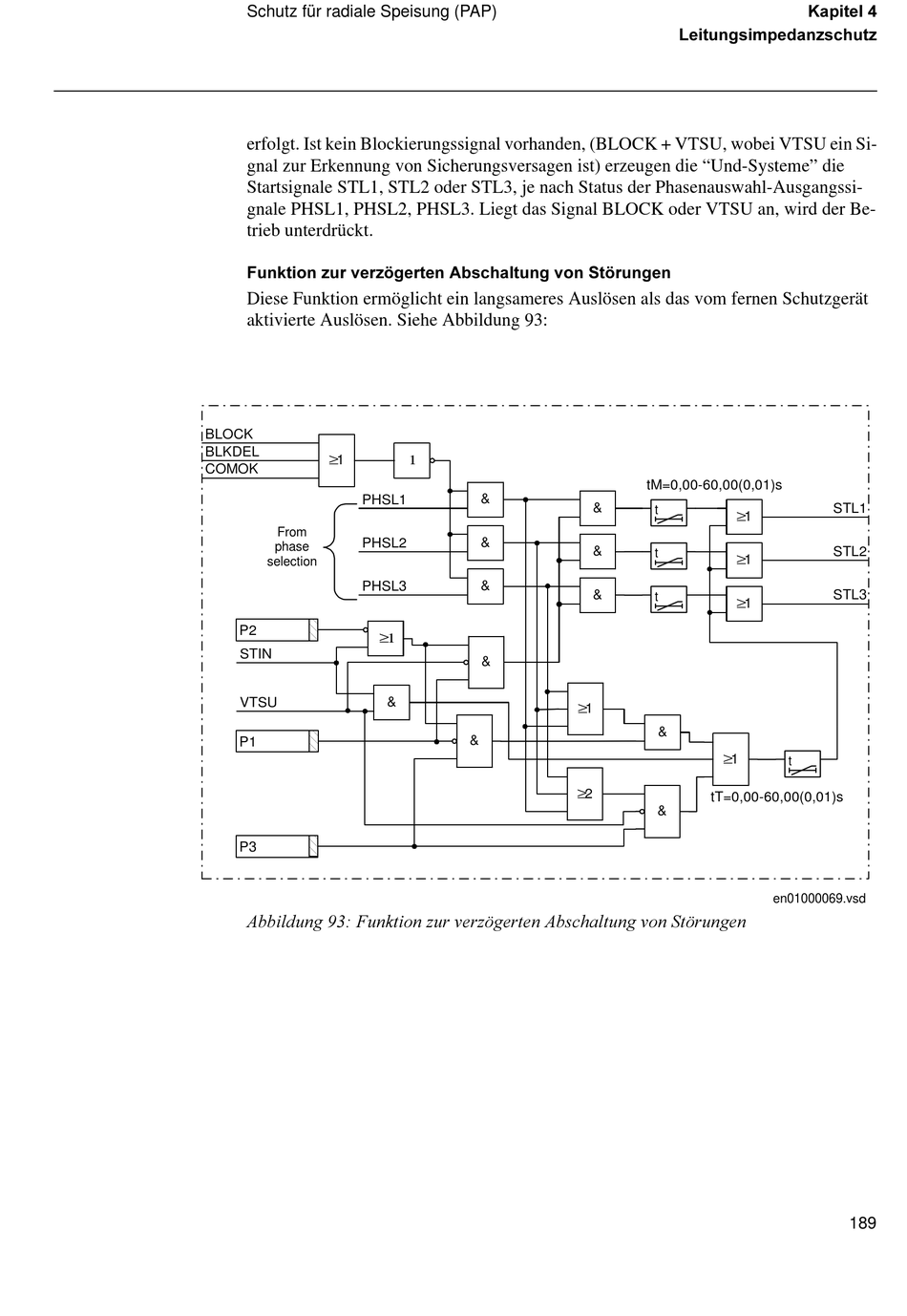

Diese Funktion ermöglicht ein langsameres Auslösen als das vom fernen Schutzgerät
aktivierte Auslösen. Siehe Abbildung 93:
BLOCK
BLKDEL
≥1
COMOK
PHSL1
From
PHSL2
phase
selection
PHSL3
P2
STIN
VTSU
P1
P3
$EELOGXQJ  )XQNWLRQ ]XU YHU]|JHUWHQ $EVFKDOWXQJ YRQ 6W|UXQJHQ
1
&
&
&
≥1
&
&
&
/HLWXQJVLPSHGDQ]VFKXW]
tM=0,00-60,00(0,01)s
&
t
≥1
&
t
≥1
&
t
≥1
≥1
&
≥1
≥2
tT=0,00-60,00(0,01)s
&
.DSLWHO
STL1
STL2
STL3
t
en01000069.vsd
189
