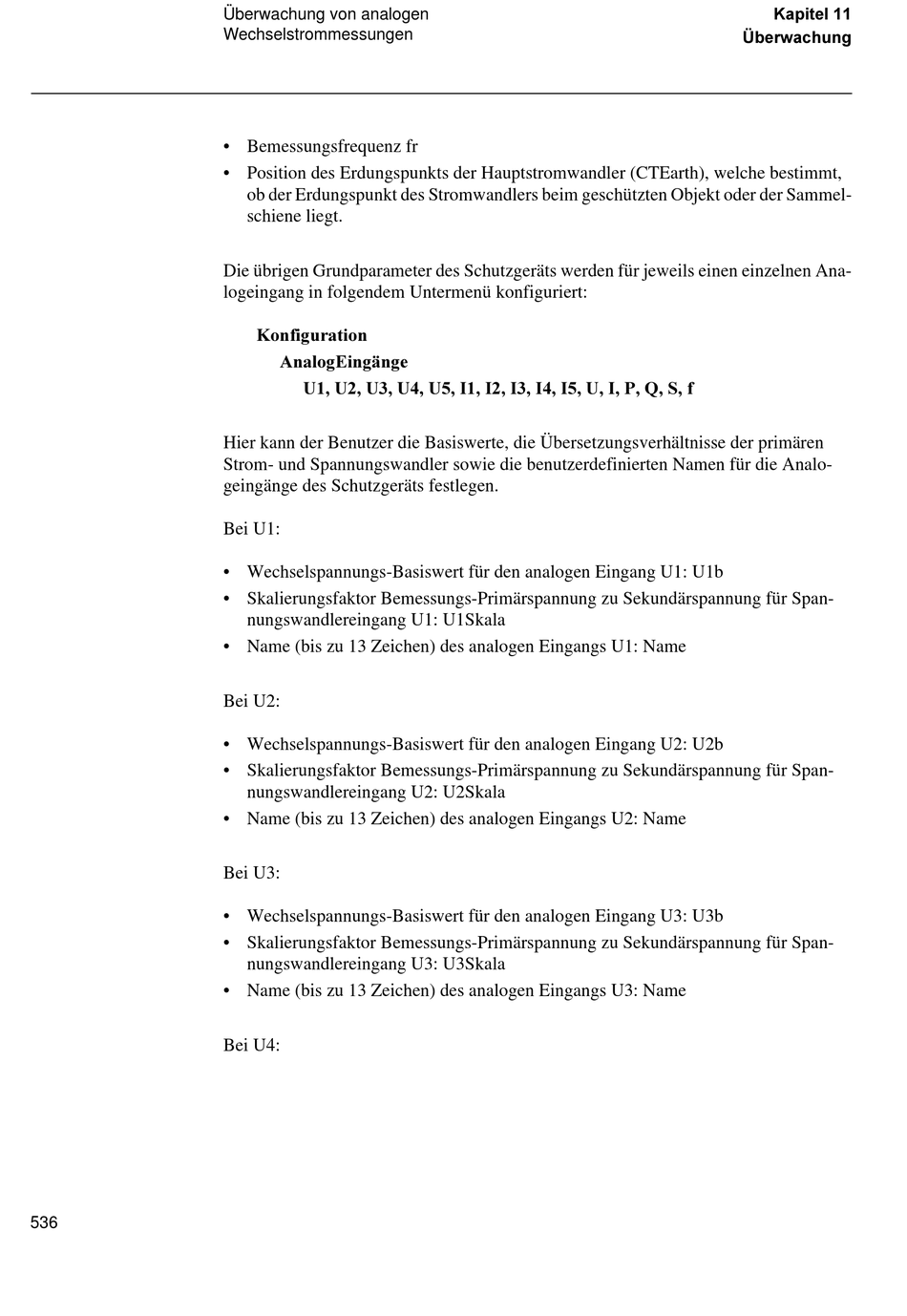

536
Überwachung von analogen
Wechselstrommessungen
• Bemessungsfrequenz fr
• Position des Erdungspunkts der Hauptstromwandler (CTEarth), welche bestimmt,
ob der Erdungspunkt des Stromwandlers beim geschützten Objekt oder der Sammel-
schiene liegt.
Die übrigen Grundparameter des Schutzgeräts werden für jeweils einen einzelnen Ana-
logeingang in folgendem Untermenü konfiguriert:
.RQILJXUDWLRQ
$QDORJ(LQJlQJH
8 8 8 8 8 , , , , , 8 , 3 4 6 I
Hier kann der Benutzer die Basiswerte, die Übersetzungsverhältnisse der primären
Strom- und Spannungswandler sowie die benutzerdefinierten Namen für die Analo-
geingänge des Schutzgeräts festlegen.
Bei U1:
• Wechselspannungs-Basiswert für den analogen Eingang U1: U1b
• Skalierungsfaktor Bemessungs-Primärspannung zu Sekundärspannung für Span-
nungswandlereingang U1: U1Skala
• Name (bis zu 13 Zeichen) des analogen Eingangs U1: Name
Bei U2:
• Wechselspannungs-Basiswert für den analogen Eingang U2: U2b
• Skalierungsfaktor Bemessungs-Primärspannung zu Sekundärspannung für Span-
nungswandlereingang U2: U2Skala
• Name (bis zu 13 Zeichen) des analogen Eingangs U2: Name
Bei U3:
• Wechselspannungs-Basiswert für den analogen Eingang U3: U3b
• Skalierungsfaktor Bemessungs-Primärspannung zu Sekundärspannung für Span-
nungswandlereingang U3: U3Skala
• Name (bis zu 13 Zeichen) des analogen Eingangs U3: Name
Bei U4:
.DSLWHO
hEHUZDFKXQJ
