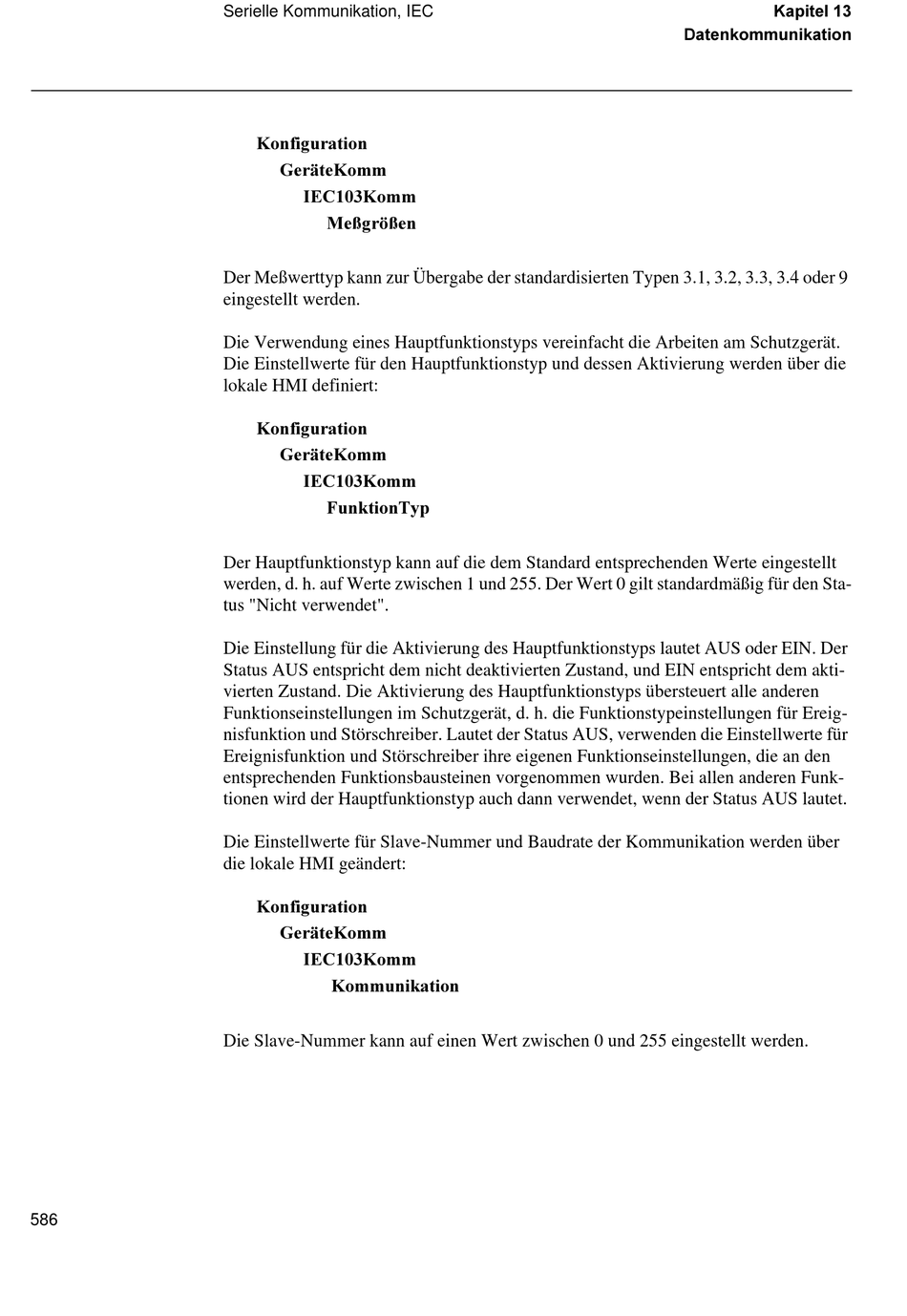

586
Serielle Kommunikation, IEC
.RQILJXUDWLRQ
*HUlWH.RPP
,(&.RPP
0H‰JU|‰HQ
Der Meßwerttyp kann zur Übergabe der standardisierten Typen 3.1, 3.2, 3.3, 3.4 oder 9
eingestellt werden.
Die Verwendung eines Hauptfunktionstyps vereinfacht die Arbeiten am Schutzgerät.
Die Einstellwerte für den Hauptfunktionstyp und dessen Aktivierung werden über die
lokale HMI definiert:
.RQILJXUDWLRQ
*HUlWH.RPP
,(&.RPP
)XQNWLRQ7\S
Der Hauptfunktionstyp kann auf die dem Standard entsprechenden Werte eingestellt
werden, d. h. auf Werte zwischen 1 und 255. Der Wert 0 gilt standardmäßig für den Sta-
tus "Nicht verwendet".
Die Einstellung für die Aktivierung des Hauptfunktionstyps lautet AUS oder EIN. Der
Status AUS entspricht dem nicht deaktivierten Zustand, und EIN entspricht dem akti-
vierten Zustand. Die Aktivierung des Hauptfunktionstyps übersteuert alle anderen
Funktionseinstellungen im Schutzgerät, d. h. die Funktionstypeinstellungen für Ereig-
nisfunktion und Störschreiber. Lautet der Status AUS, verwenden die Einstellwerte für
Ereignisfunktion und Störschreiber ihre eigenen Funktionseinstellungen, die an den
entsprechenden Funktionsbausteinen vorgenommen wurden. Bei allen anderen Funk-
tionen wird der Hauptfunktionstyp auch dann verwendet, wenn der Status AUS lautet.
Die Einstellwerte für Slave-Nummer und Baudrate der Kommunikation werden über
die lokale HMI geändert:
.RQILJXUDWLRQ
*HUlWH.RPP
,(&.RPP
.RPPXQLNDWLRQ
Die Slave-Nummer kann auf einen Wert zwischen 0 und 255 eingestellt werden.
.DSLWHO
'DWHQNRPPXQLNDWLRQ
