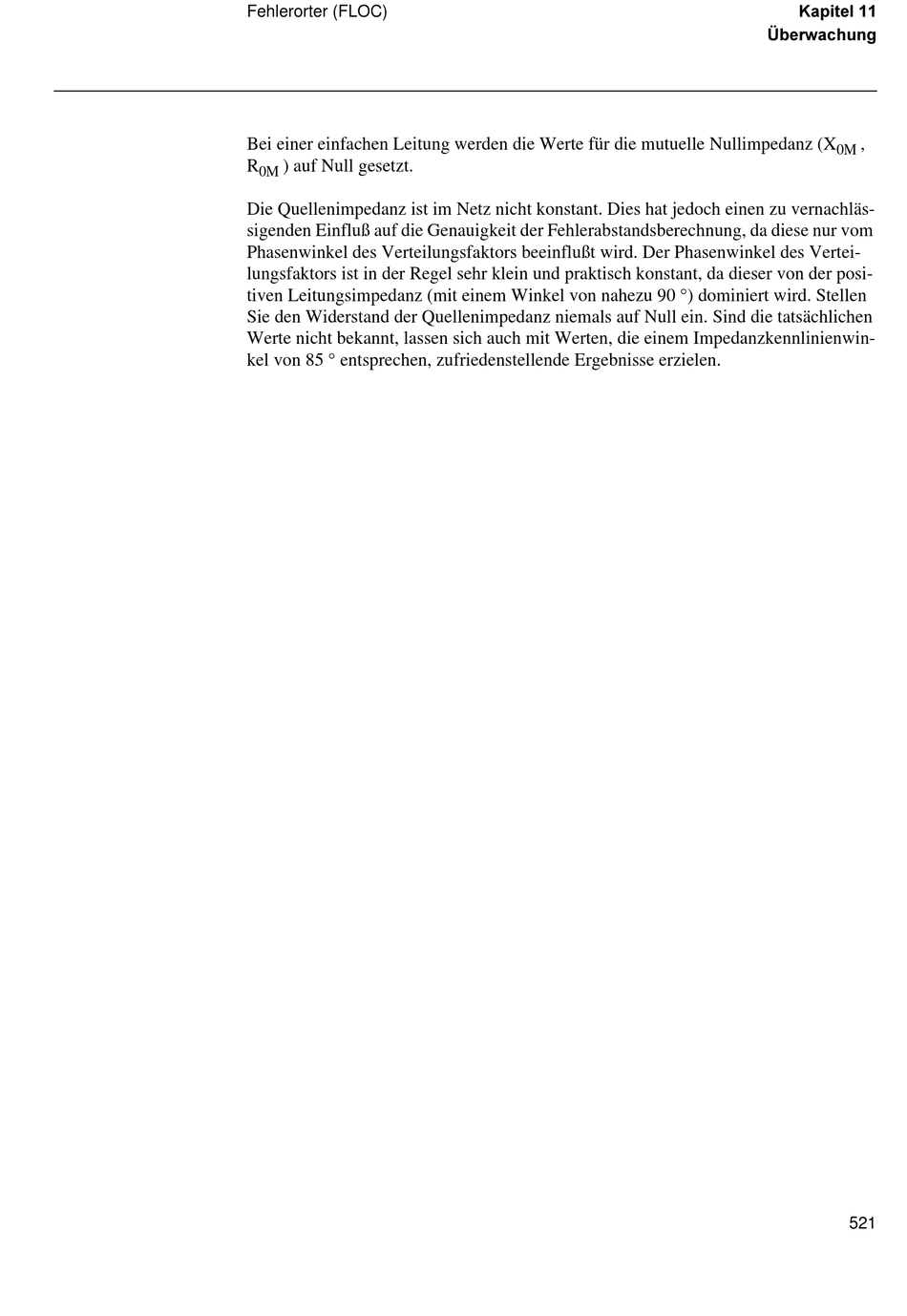

Fehlerorter (FLOC)

Bei einer einfachen Leitung werden die Werte für die mutuelle Nullimpedanz (X

) auf Null gesetzt.

Die Quellenimpedanz ist im Netz nicht konstant. Dies hat jedoch einen zu vernachläs-

sigenden Einfluß auf die Genauigkeit der Fehlerabstandsberechnung, da diese nur vom

Phasenwinkel des Verteilungsfaktors beeinflußt wird. Der Phasenwinkel des Vertei-

lungsfaktors ist in der Regel sehr klein und praktisch konstant, da dieser von der posi-

tiven Leitungsimpedanz (mit einem Winkel von nahezu 90 ° ) dominiert wird. Stellen

Sie den Widerstand der Quellenimpedanz niemals auf Null ein. Sind die tatsächlichen

Werte nicht bekannt, lassen sich auch mit Werten, die einem Impedanzkennlinienwin-

kel von 85 ° entsprechen, zufriedenstellende Ergebnisse erzielen.
