312
Leistungsschalter-Versagerschutz (BFP)
IL1
BFP-STL1
L1
RET0 : No retrip
RET1 : Retrip with current check
RET2 : Unconditional retrip

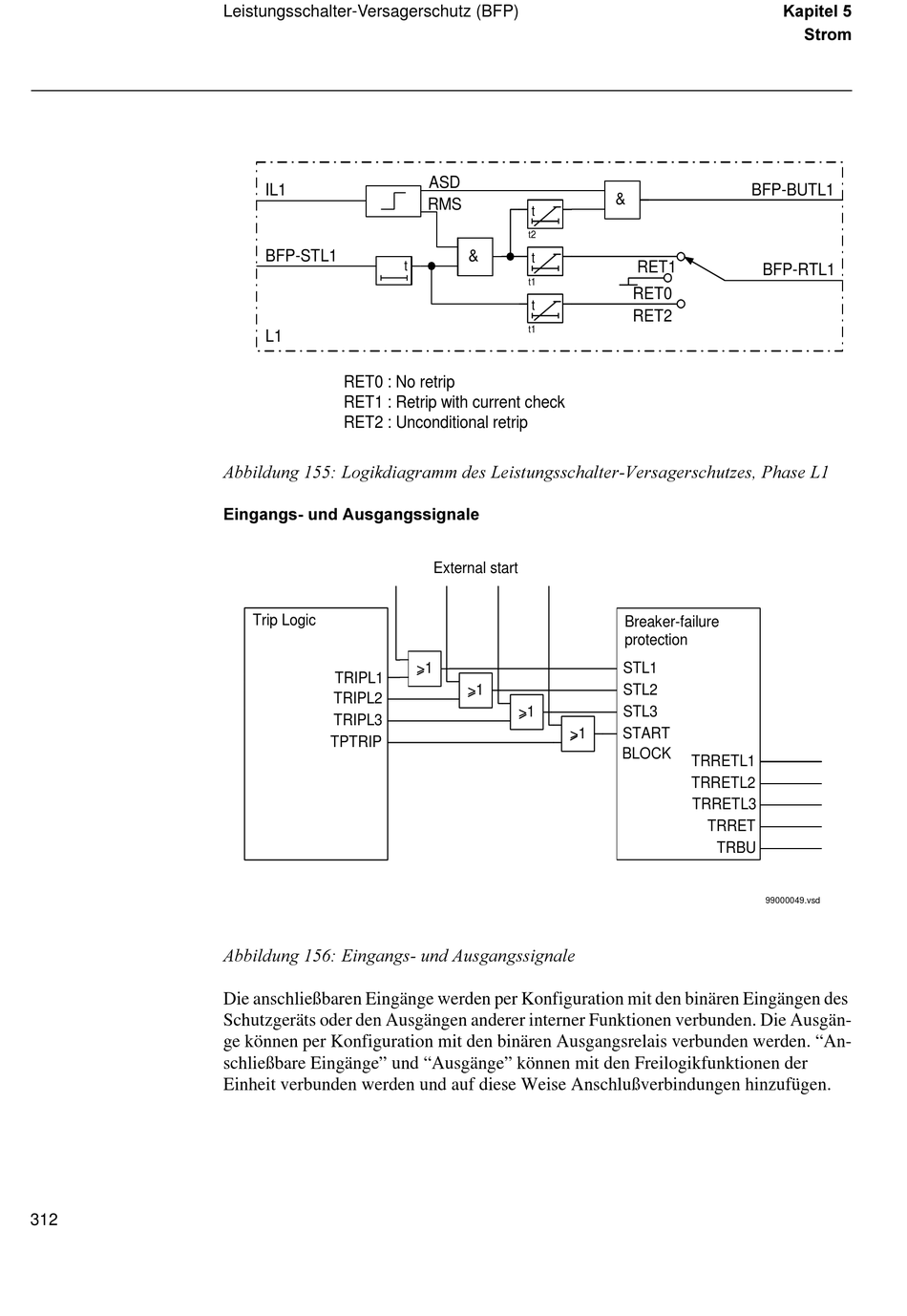

$EELOGXQJ  /RJLNGLDJUDPP GHV /HLVWXQJVVFKDOWHU9HUVDJHUVFKXW]HV 3KDVH /
(LQJDQJV XQG $XVJDQJVVLJQDOH
Trip Logic
TRIPL1
TRIPL2
TRIPL3
TPTRIP
$EELOGXQJ  (LQJDQJV XQG $XVJDQJVVLJQDOH
Die anschließbaren Eingänge werden per Konfiguration mit den binären Eingängen des
Schutzgeräts oder den Ausgängen anderer interner Funktionen verbunden. Die Ausgän-
ge können per Konfiguration mit den binären Ausgangsrelais verbunden werden. "An-
schließbare Eingänge" und "Ausgänge" können mit den Freilogikfunktionen der
Einheit verbunden werden und auf diese Weise Anschlußverbindungen hinzufügen.
ASD
RMS
t
t2
&
t
t
t1
t
t1
External start
>1
>1
>1
>1
.DSLWHO
BFP-BUTL1
&
RET1
BFP-RTL1
RET0
RET2
Breaker-failure
protection
STL1
STL2
STL3
START
BLOCK
TRRETL1
TRRETL2
TRRETL3
TRRET
TRBU
99000049.vsd
6WURP
