Characteristic = Def
Characteristic = NI/VI/EI/RI
IL1-3
TOC2-BLOCK
TOC2-BLKTRLS
TOC2-BLKTRHS
232
Zweistufiger zeitverzögerter
Phasenüberstromschutz (TOC2)
)XQNWLRQVZHLVH
Der zeitverzögerte Überstromschutz wird in Hochspannungssystemen als Kurzschluß-
schutz verwendet. Hier gilt er entweder als Primärschutz oder als Reservefunktion für
den selektiven Differentialschutz oder als Distanzschutz. Die Schutzfunktion umfaßt
Meßsysteme für die drei Phasenströme mit je einer niedrigen und hohen Meßschwelle.
Der untere Strom-Einstellwert verfügt über eine stromunabhängige oder stromabhängi-
ge Zeitverzögerung, und der obere Strom-Einstellwert verfügt nur über eine stromunab-
hängige Zeitverzögerung. Die Meßsysteme verwenden für alle Phasen die gleichen
Einstellwerte. Die oberen und unteren Strom-Einstellwerte können jedoch unabhängig
von den übrigen Einstellungen einzeln aktiviert oder deaktiviert werden.

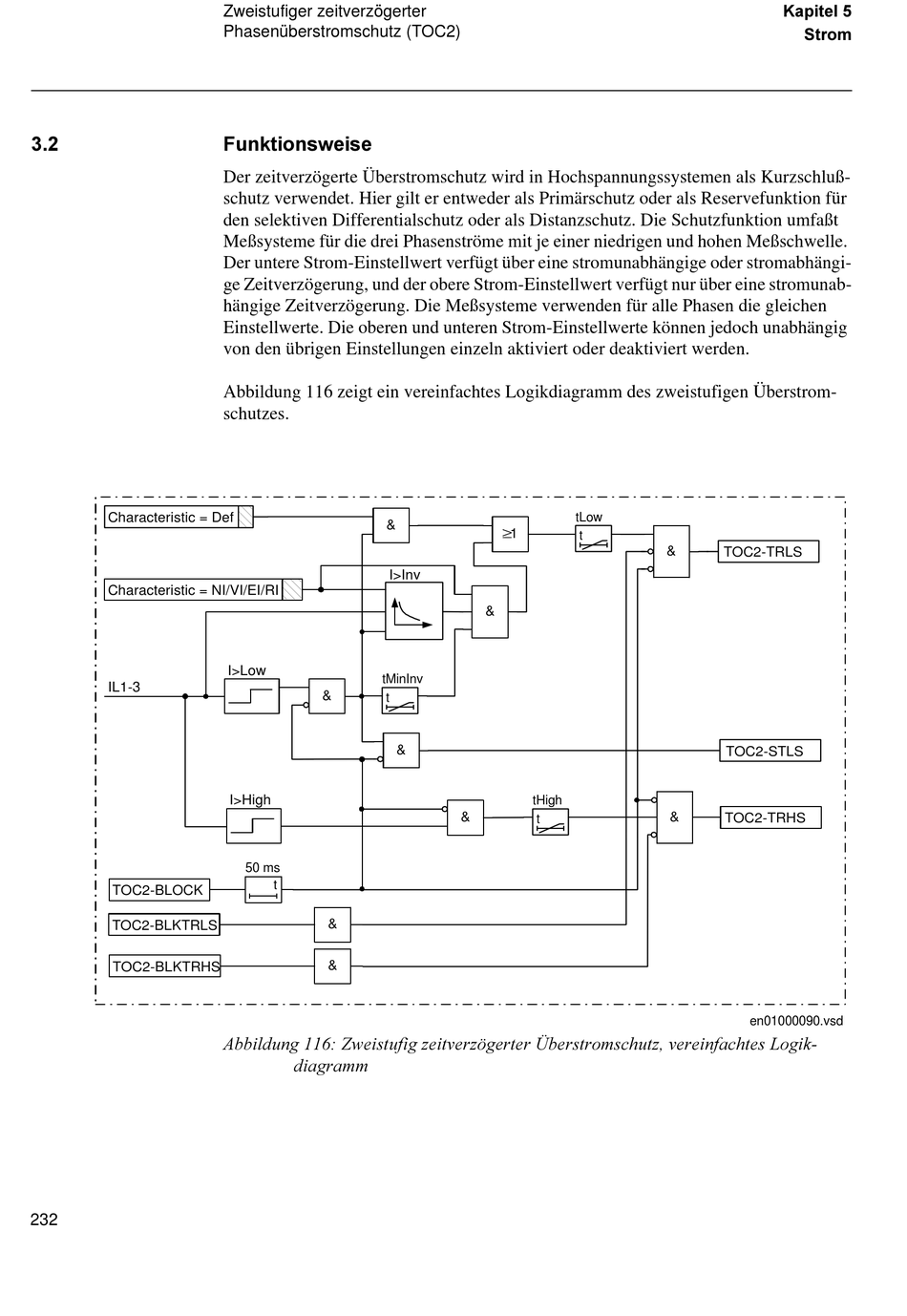

Abbildung 116 zeigt ein vereinfachtes Logikdiagramm des zweistufigen Überstrom-
schutzes.
&
I>Inv
I>Low
tMinInv
&
t
I>High
50 ms
t
&
&
$EELOGXQJ  =ZHLVWXILJ ]HLWYHU]|JHUWHU hEHUVWURPVFKXW] YHUHLQIDFKWHV /RJLN
GLDJUDPP
≥1
&
&
tHigh
&
t
tLow
t
&
TOC2-TRLS
TOC2-STLS
&
TOC2-TRHS
.DSLWHO
6WURP
en01000090.vsd
